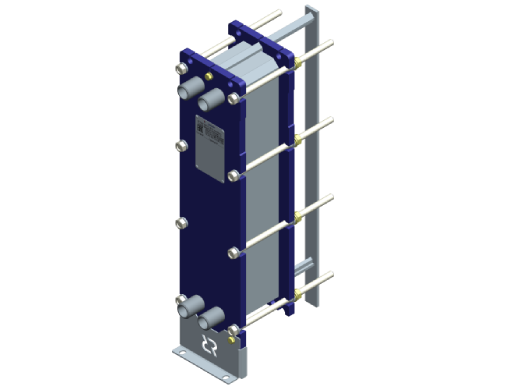

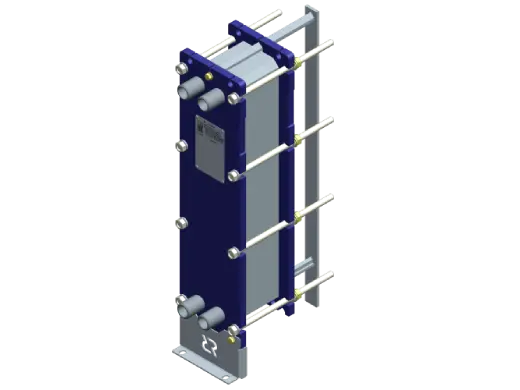

Теплообменник НН№08 ДУ 32 53-90 пластины
Разборный пластинчатый теплообменник Ридан НН№08 (рама №3) рассчитан на давление 1,0 и 1,6 МПа, имеет диаметр подключения 32 мм. Фланцы поставляются в комплекте.
от ₽ 102 635.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 53-90
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 53-90
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0 и 1,6

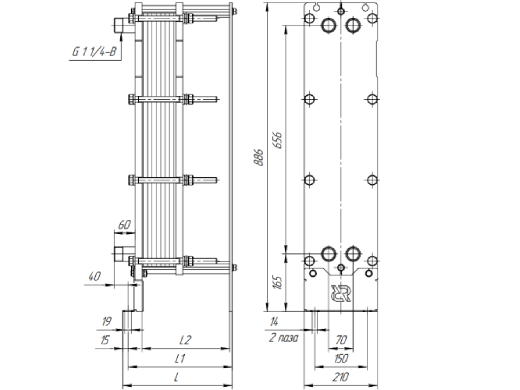

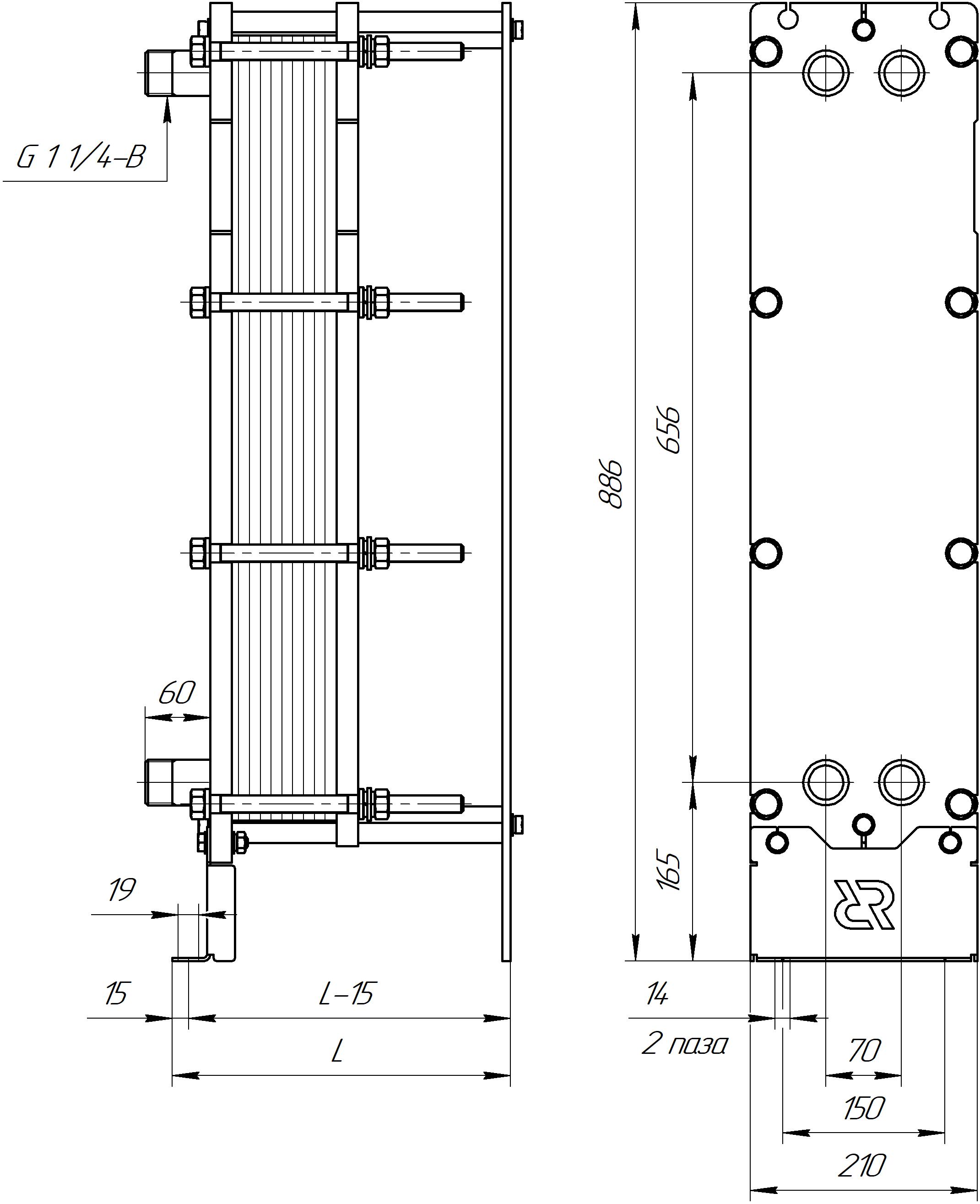

- Габаритные размеры (ШхВхГ), мм
- 210х886х563
- Макс. масса, кг
- 105
Обзор
Обзор- Конфигурация: Количество пластин в пакете варьируется от 53 до 90
- Площадь теплообмена: Общая площадь теплообмена достигает 7,1 м² при максимальном пакете пластин
- Дополнительные опции:
- Возможность комплектации фитингами под приварку
- Возможность изготовление данного типоразмера с фланцами
- Возможность предусмотреть теплоизоляцию
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 3
- Количество пластин
- 53-90
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0 и 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 210х886х563
- Макс. масса, кг
- 105
- Стяжные шпильки (размер)
- М16
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Конфигурация: Количество пластин в пакете варьируется от 53 до 90
- Площадь теплообмена: Общая площадь теплообмена достигает 7,1 м² при максимальном пакете пластин
- Дополнительные опции:
- Возможность комплектации фитингами под приварку
- Возможность изготовление данного типоразмера с фланцами
- Возможность предусмотреть теплоизоляцию
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№08 ДУ 32 5-34 пластины | 1 | 5-34 | от -25 до +180 | 1,0 и 1,6 | 210х886х313 | 75 | ||
₽ 39 923.00 Заказная позиция | ||||||||
Теплообменник НН№08 ДУ 32 35-52 пластины | 2 | 35-52 | от -25 до +180 | 1,0 и 1,6 | 210х886х393 | 85 | ||
₽ 80 677.00 Заказная позиция | ||||||||
Теплообменник НН№08 ДУ 32 53-90 пластины | 3 | 53-90 | от -25 до +180 | 1,0 и 1,6 | 210х886х563 | 105 | ||
₽ 102 635.00 Заказная позиция | ||||||||
