Теплообменник НН№81 ДУ 300 34-100 пластин 1,0 МПа

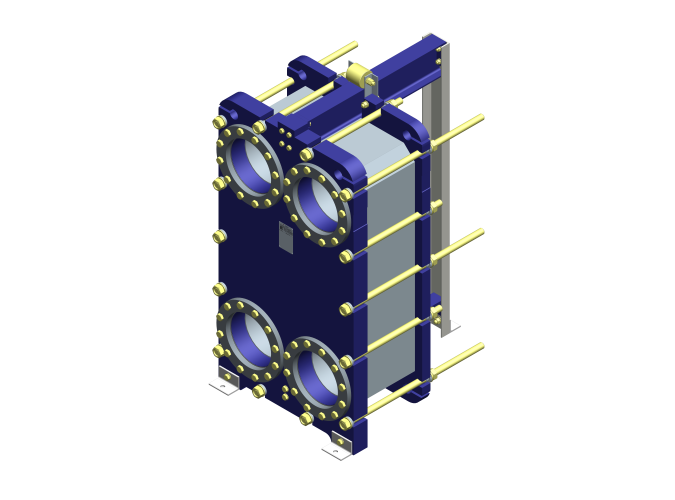

Теплообменник Ридан НН№81 на раме №2 — это разборный пластинчатый аппарат в серии с присоединительным диаметром Ду 300 мм, рассчитанный на повышенное рабочее давление до 1,0 МПа. Предлагает верхний предел компоновки — от 34 до 100 пластин и площадь теплообмена до 81,83 м².
- № рамы
- 2
- Количество пластин
- 34-100
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 34-100
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

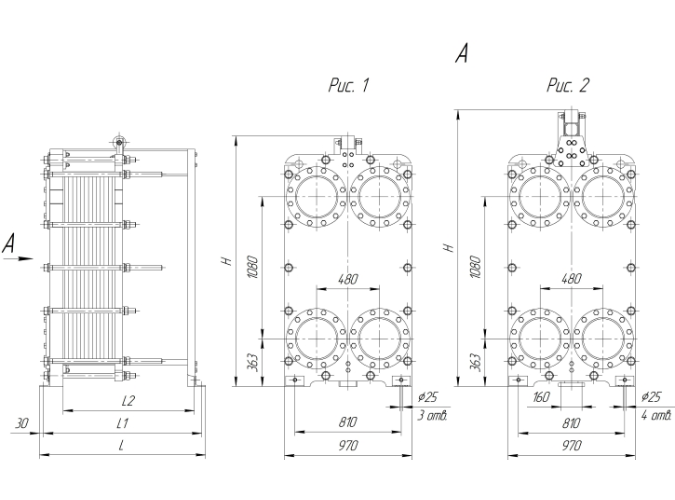

- Габаритные размеры (ШхВхГ), мм
- 970х1903х1235
- Макс. масса, кг
- 1980
Обзор
Обзор- Параметры теплообмена: Аппарат укомплектован увеличенным набором пластин — от 34 до 100 штук, что позволяет достигать площади теплообмена до 81,83 м². Такой диапазон мощностей делает оборудование универсальным для применения в различных технологических процессах.
- Типы каналов: Для точной настройки под параметры системы предлагаются пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL). Это позволяет оптимально подобрать конфигурацию теплообменника под конкретные требования.
- Надежное уплотнение (SonderLock): Установка пластин выполняется с помощью клипсы SonderLock, которая не имеет монтажного ушка. Крепление происходит по защелкивающемуся принципу: элемент фиксируется в паз пластины и надежно закрепляется до характерного щелчка. Конструкция обеспечивает двойную защиту от протечек: основной уплотнительный контур по периметру пластины дополнен герметизацией портов на неподвижной плите.
- Дополнительные опции: Теплообменник может быть дополнительно укомплектован теплоизоляцией для минимизации тепловых потерь.
Документы
Все документыВопросы по товару
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответ- № рамы
- 2
- Количество пластин
- 34-100
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 970х1903х1235
- Макс. масса, кг
- 1980
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 10
- Параметры теплообмена: Аппарат укомплектован увеличенным набором пластин — от 34 до 100 штук, что позволяет достигать площади теплообмена до 81,83 м². Такой диапазон мощностей делает оборудование универсальным для применения в различных технологических процессах.
- Типы каналов: Для точной настройки под параметры системы предлагаются пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL). Это позволяет оптимально подобрать конфигурацию теплообменника под конкретные требования.
- Надежное уплотнение (SonderLock): Установка пластин выполняется с помощью клипсы SonderLock, которая не имеет монтажного ушка. Крепление происходит по защелкивающемуся принципу: элемент фиксируется в паз пластины и надежно закрепляется до характерного щелчка. Конструкция обеспечивает двойную защиту от протечек: основной уплотнительный контур по периметру пластины дополнен герметизацией портов на неподвижной плите.
- Дополнительные опции: Теплообменник может быть дополнительно укомплектован теплоизоляцией для минимизации тепловых потерь.
Вопросы о товарах серии
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответТовары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№81 ДУ 300 11-33 пластин 1,0 МПа | 1 | 11-33 | от -25 до +180 | 1,0 | 970х1903х835 | 1680 | ||
₽ 725 774.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 11-33 пластин 1,6 МПа | 1 | 11-33 | от -25 до +180 | 1,6 | 970х1903х865 | 2190 | ||
₽ 856 216.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 34-100 пластин 1,0 МПа | 2 | 34-100 | от -25 до +180 | 1,0 | 970х1903х1235 | 1980 | ||
₽ 932 289.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 34-98 пластин 1,6 МПа | 2 | 34-98 | от -25 до +180 | 1,6 | 970х1903х1265 | 2540 | ||
₽ 1 065 423.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 101-150 пластин 1,0 МПа | 3 | 101-150 | от -25 до +180 | 1,0 | 970х1903х1535 | 2220 | ||
₽ 1 543 215.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 99-145 пластин 1,6 МПа | 3 | 99-145 | от -25 до +180 | 1,6 | 970х1903х1565 | 2810 | ||
₽ 1 660 005.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 151-183 пластин 1,0 МПа | 4 | 151-183 | от -25 до +180 | 1,0 | 970х1903х1735 | 2390 | ||
₽ 1 991 445.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 146-181 пластин 1,6 МПа | 4 | 146-181 | от -25 до +180 | 1,6 | 970х1903х1765 | 3020 | ||
₽ 2 081 968.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 184-266 пластин 1,0 МПа | 5 | 184-266 | от -25 до +180 | 1,0 | 970х1903х2235 | 2770 | ||
₽ 2 318 601.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 182-265 пластин 1,6 МПа | 5 | 182-265 | от -25 до +180 | 1,6 | 970х1903х2265 | 3500 | ||
₽ 2 447 638.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 267-350 пластин 1,0 МПа | 6 | 267-350 | от -25 до +180 | 1,0 | 970х1903х2735 | 3180 | ||
₽ 3 110 457.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 266-348 пластин 1,6 МПа | 6 | 266-348 | от -25 до +180 | 1,6 | 970х1903х2765 | 3980 | ||
₽ 3 262 009.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 351-433 пластин 1,0 МПа | 7 | 351-433 | от -25 до +180 | 1,0 | 970х1903х3235 | 3590 | ||
₽ 3 913 771.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 349-431 пластин 1,6 МПа | 7 | 349-431 | от -25 до +180 | 1,6 | 970х1903х3265 | 4470 | ||
₽ 4 063 032.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 434-600 пластин 1,0 МПа | 8 | 434-600 | от -25 до +180 | 1,0 | 970х2102х4300 | 4570 | ||
₽ 4 803 204.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 432-600 пластин 1,6 МПа | 8 | 432-600 | от -25 до +180 | 1,6 | 970х2102х4330 | 5610 | ||
₽ 4 979 020.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 601-766 пластин 1,0 МПа | 9 | 601-766 | от -25 до +180 | 1,0 | 970х2202х5300 | 5500 | ||
₽ 6 377 423.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 601-766 пластин 1,6 МПа | 9 | 601-766 | от -25 до +180 | 1,6 | 970х2202х5330 | 6710 | ||
₽ 6 579 669.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 767-933 пластин 1,0 МПа | 10 | 767-933 | от -25 до +180 | 1,0 | 970х2202х6300 | 6370 | ||
₽ 7 882 481.00 Заказная позиция | ||||||||
Теплообменник НН№81 ДУ 300 767-933 пластин 1,6 МПа | 10 | 767-933 | от -25 до +180 | 1,6 | 970х2202х6330 | 7740 | ||
₽ 8 082 251.00 Заказная позиция | ||||||||
