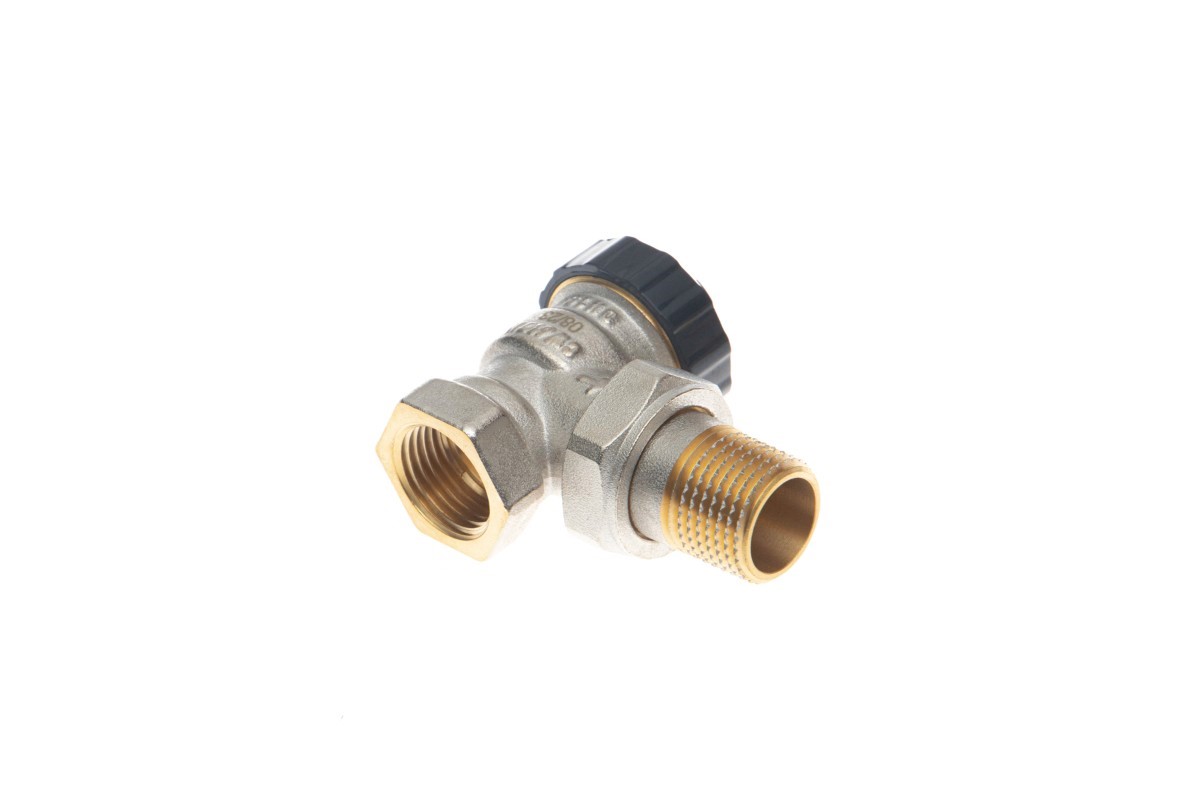

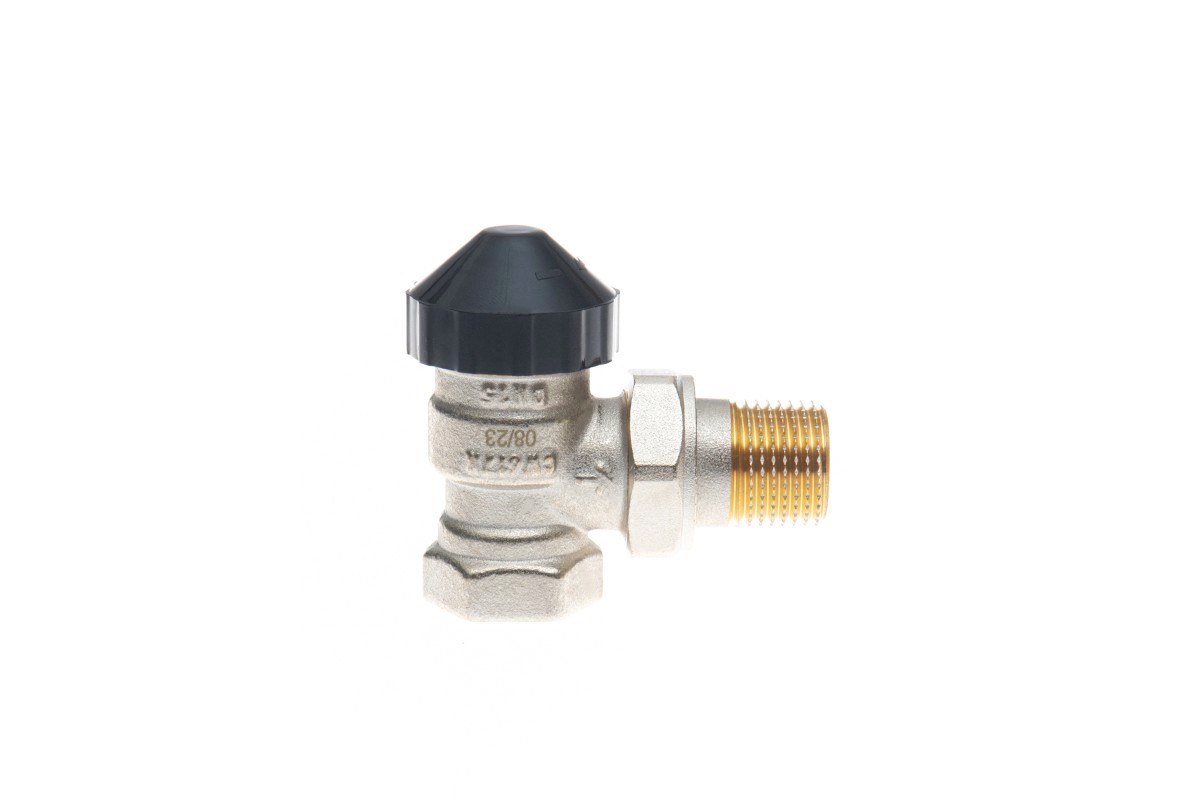

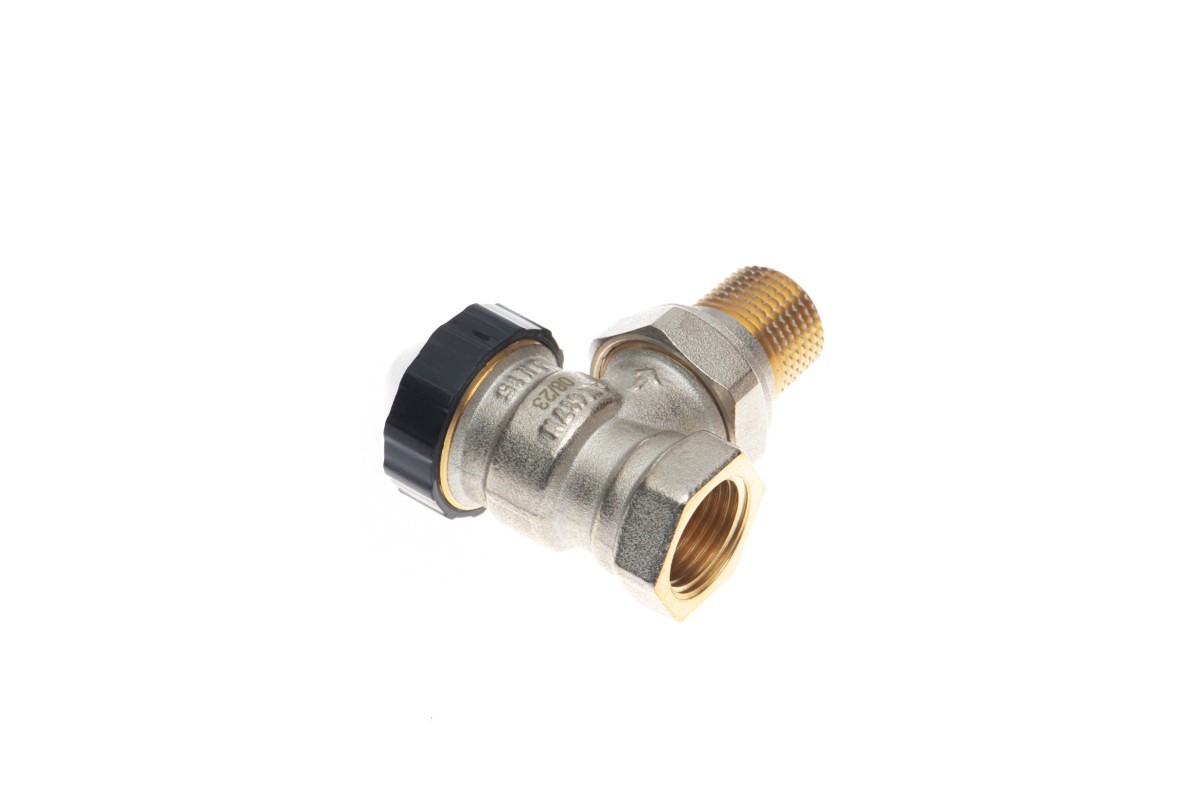

Ридан TR-N 013G7013R — Клапан терморегулирующий Ду15, угловой

Обзор кода 013G7013R

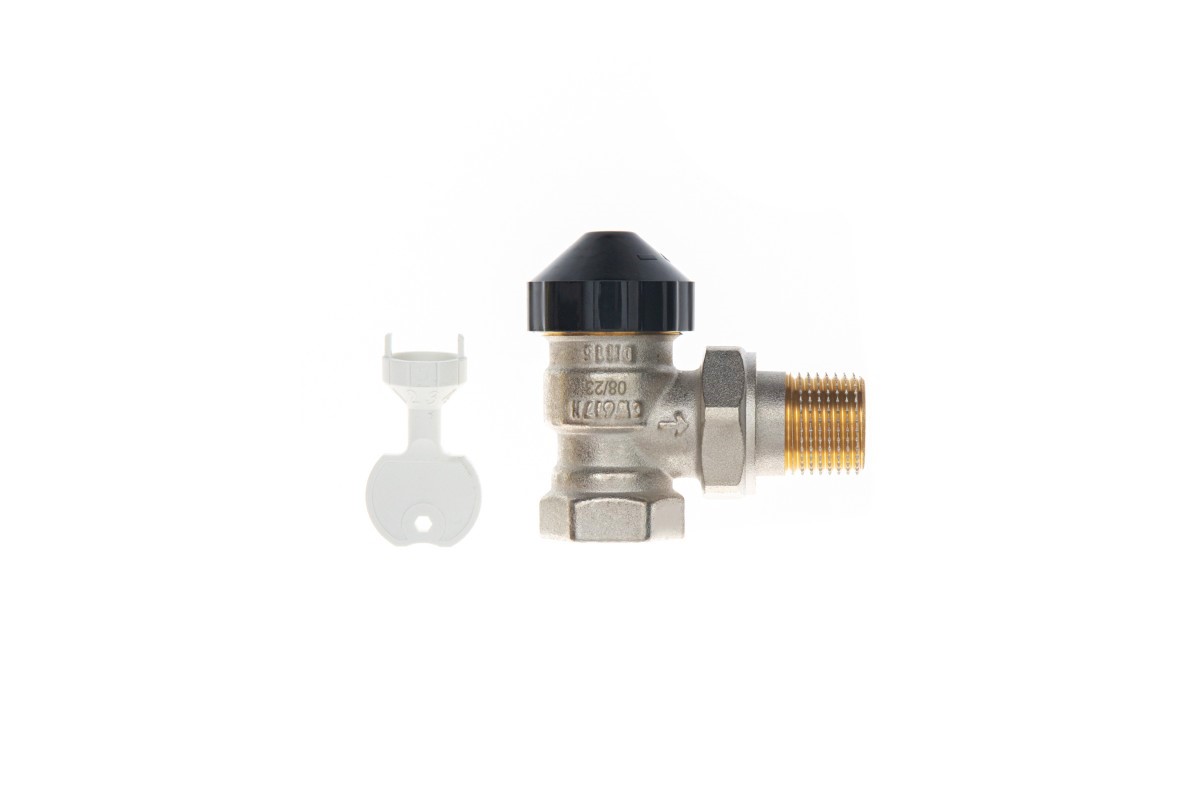

Комплектность

В комплект поставки входят:

• клапан терморегулирующий типа TR-N;
• упаковочная коробка;
• ключ для наладки;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Совместимость

Клапан TR-N может сочетаться с термостатическими элементами серии Ридан Ultra. Использовать изделие необходимо совместно с элементами термостатическими типа TR 9001 Ultra, а также термоэлектрическим приводом TWA-KR.

Указания по монтажу и наладке

• Общие положения

Монтаж, наладку и техническое обслуживание клапанов терморегулирующих типа TR-N должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

Внимание! Защитный колпачок не должен использоваться для перекрытия потока теплоносителя при демонтаже отопительного прибора при работающей под давлением системой.

Термоэлемент не предназначен для перекрытия клапана с целью демонтажа радиатора, для перекрытия клапана следует использовать рукоятку 013G3300R.

Для защиты клапанов от засорения рекомендуются устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм.

Корпус клапана, хвостовик и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр.

Монтаж клапана осуществляется таким образом, чтобы шток клапана находился в горизонтальном положении (для корректной работы термоэлемента со встроенным датчиком). При монтаже вертикально обязательно использование термоэлемента с выносным датчиком.

Для соединения ниппеля и корпуса клапана дополнительные средства герметизации не требуются.

• Предварительная настройка

Настройка на расчетное значение производится легко и точно с применением настроечного ключа. Для
этого следует произвести следующие операции:

• установить ключ в пазы на клапанной вставке (конструкция пазов предусматривет только одно
  положение установки);
• повернуть ключ так, чтобы желаемое значение оказалось напротив установочной отметки «•»,
  расположенной на клапанной вставке;
• убрать ключ.

Предварительная настройка может производиться в диапазоне от «1» до «6» плавно. В положении «6» клапан полностью открыт. Когда ключ снят с клапана, то предварительная настройка оказывается спрятанной и, таким образом, защищенной от неавторизованного изменения.

• Подготовка к монтажу

Необходимо распаковать клапан из упаковочной коробки, осмотреть на наличие повреждений.
Убедитесь в наличии всех необходимых деталей и инструментов. Убедитесь в наличии свободного
места, достаточного для монтажа, в соответствии с техническими условиями.

• Монтаж и демонтаж

Корпус клапана, хвостовик и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусениц, зазубрин и пр.

Монтаж клапана осуществляется таким образом, чтобы шток клапана находился в горизонтальном положении (для корректной работы термоэлемента со встроенным датчиком). При монтаже вертикально обязательно использование термоэлемента с выносным датчиком.

Снять хвостовик с клапана и с надетой на него накидной гайкой и вкрутить в отопительный прибор, предварительно уплотнив данное соединение, используя фум-ленту или другой аналогичный уплотнитель. Клапан должен быть установлен на подающем трубопроводе. Следует накрутить корпус клапана на подготовленный патрубок.

Для соединения ниппеля и корпуса клапана дополнительные средства герметизации не требуются.

Демонтаж: Перед демонтажем клапана вода из системы должна быть слита, либо давление должно быть снижено до атмосферного на уровне демонтажа клапана, и температура должна быть не более 35 °C. При демонтаже сначала следует открутить накидную гайку на клапане с помощью гаечного ключа, при этом вторым ключом необходимо удерживать клапан.

После отсоединения ниппеля с накидной гайкой от клапана клапан можно открутить от трубопровода. Хвостовик клапана выкрутить из радиатора ключом подходящего размера.

• Повторный монтаж

При снятии отопительного прибора допускается повторный монтаж разъёмного соединения хвостовика и корпуса клапана. При этом следует убедиться, что соприкасаемые поверхности конус-полусфера не будут подвержены загрязнению инородными частицами. Перед соединением следует убедиться в
чистоте соприкасаемых поверхностей и протереть их мягким материалом. Применение и шлифовка абразивными материалами недопустима.

Техническое обслуживание

В межотопительный сезон во избежание «залипания» клапана желательно проводить открытие/закрытие клапана 1 раз в месяц вручную либо средствами автоматики.

Текущий ремонт

Сальниковое уплотнение может быть заменено без опорожнения и остановки системы отопления.

Транспортирование и хранение

Хранение клапанов терморегулирующих типа TR-N осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20 ˚С до + 50 ˚С при максимальной влажности до 60%.

Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150 п.10 – 5 (ОЖ4).

Обзор серии TR-N

Назначение изделия

Клапаны терморегулирующие серии TR-N предназначены для применения в двухтрубных насосных системах водяного отопления. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны терморегулирующие данной серии оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности.

Терморегулирующие клапаны серии TR-N обеспечивают точную гидравлическую балансировку и стабильное поддержание температуры как в жилых, так и коммерческих зданиях. Могут сочетаться с термоэлементами TR 9001 Ultra, TR 8001, TR 74, TR Ultra 9006, TR Ultra 9015, TR Ultra 9501, а также с приводом термоэлектрическим типа TWA-KR.

Сертификация

Соответствие клапанов терморегулирующих серии TR-N подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.33755/24, срок действия с 16.05.2024 по 15.05.2029.

Описание и работа

Клапан TR-N является нормально открытым и закрывается под воздействием термоэлемента или привода. Клапан терморегулятора в отсутствии привода или термоэлемента открывается с помощью подъемной пружины.

Область применения

Клапаны терморегулирующие серии TR-N предназначены для применения в двухтрубных системах водяного отопления. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Используются на объектах различного назначения, как промышленных, общественных, так и жилых.

Совместимость

Клапан TR-N может сочетаться с термостатическими элементами серии Ридан Ultra.

Использовать изделие необходимо совместно с элементами термостатическими типа TR 9001 Ultra, TR 9006 Ultra, TR 9015 Ultra, TR 9501 Ultra, TR
8001, TR 74, а также термоэлектрическим приводом TWA-KR.

Вы можете выбрать готовый комплект, состоящий из клапана серии TR-N и терморегулятора для двухтрубных систем отопления.

Ключевые преимущества

• Энергоэффективность и экономия — снижает затраты на отопление до 20% за счет точного поддержания комфортной температуры и отсутствия перетопа.
• Совместимость с теплоносителями — может применяться как на воде теплофикационного качества, так и на смесях воды с этилен- или пропиленгликолем (МЭГ или МПГ) концентрации до 30%.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.
• Точная увязка расходов в отопительных приборах благодаря плавной преднастройке, выполненной в форме отверстий переменного сечения.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю

Надежность и долговечность

Клапаны Ридан, совместно с термоэлементами серии TR, протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение терморегулирующих клапанов серии TR-N совместно с термоэлементами позволяет поддерживать комфортную среду в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности.

Для защиты клапанов от засорения рекомендуется устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм.

Корпус клапана и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусениц, зазубрин и пр. Для идентификации клапанов терморегулирующих серии TR-N их защитные колпачки окрашены в черный цвет.

До монтажа клапана необходимо убедиться, что защитный колпачок находится на своем месте. Клапан должен быть установлен таким образом, чтобы направление движения теплоносителя, проходящего через клапан, совпадало со стрелкой на клапане.

Если планируется установка термоэлемента со встроенным датчиком, то клапан должен быть установлен таким образом, чтобы шток клапана находился в горизонтальной плоскости.

При установке клапана вертикально, следует применять термоэлемент с выносным датчиком. Использовать изделие необходимо совместно с элементами термостатическими типа TR 9001 Ultra, TR 9006 Ultra, TR 9015 Ultra, TR 9501 Ultra, TR 8001, TR 74, а также термоэлектрическим приводом TWA-KR. Без установленного термоэлемента или привода невозможно осуществлять автоматическую регулировку расхода, проходящего через радиатор.

Клапан снабжен устройством предварительной настройки для ограничения максимального расхода, проходящего через клапан. Предварительная настройка может производиться в диапазоне от «1» до «6» плавно. В положении «6» клапан полностью открыт.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих серии TR-N техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы клапанов терморегулирующих серии TR-N при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
