EVRA 20 Клапан соленоидный
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог

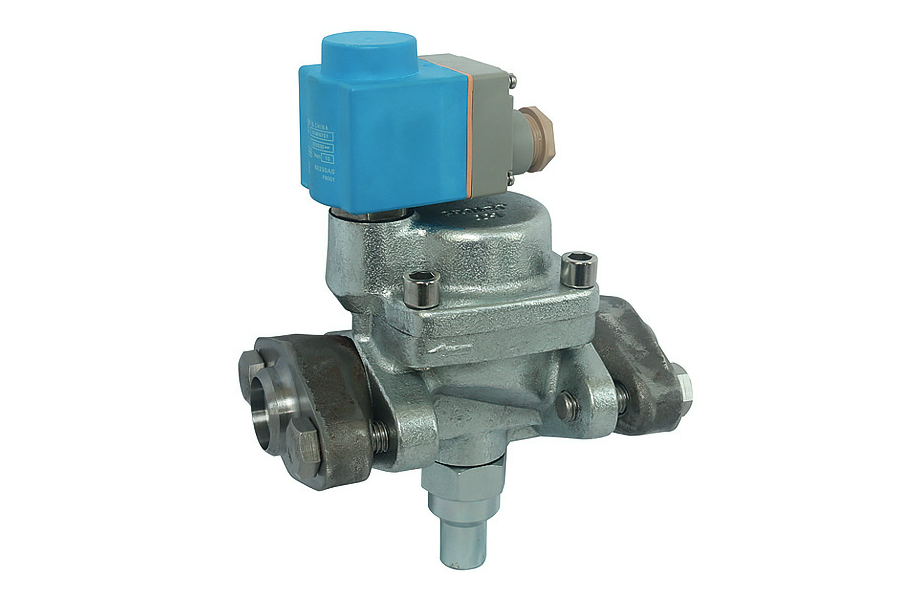

Ридан 032F6221R — Электромагнитный клапан EVRA 20 с ответными фланцами в комплекте, без катушки
Скачать письмо о замене- Пропускная способность Kvs, м³/ч: ~4,5
- Температура рабочей среды, °С: -45 ... +105
- Тип присоединения: Фланцы
- Максимальное рабочее давление (PN), бар изб.: 40
- Номинальный диаметр (DN), мм: 20
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Исполнение
- С функцией ручного открытия
- Температура рабочей среды, °С
- -40 ... +105
- Тип присоединения
- Фланцы
- Максимальное рабочее давление (PN), бар изб.
- 42
- Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
- 19
- Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
- 21
- Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
- 16
Документы
Все документы- H2, мм
- 110
- Пропускная способность Kvs, м³/ч
- 4,5
- Класс герметичности затвора
- "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
- Комплектность
- В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
- Температура рабочей среды, °С
- -40 ... +105
- Тип присоединения
- Фланцы
- Максимальное рабочее давление (PN), бар изб.
- 42
- B1, мм
- 68
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства. Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.
- Требуемый тип катушки
- переменный ток / постояный ток
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
- L5 (с катушкой 12/20 Вт), мм
- 85
- L5 (с катушкой 10 Вт), мм
- 75
- Исполнение
- С функцией ручного открытия
- Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
- 21
- Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
- 16
- L, мм
- 155
- L₁, мм
- 85
- B, мм
- 96
- Вес с катушкой без фланцев, кг
- 2,7
- H4, мм
- 77
- Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
- 19
- Назначение изделия
- 2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это сервоуправляемые клапаны с “плавающей” диафрагмой предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,05 бар. Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT4ФланецСтальS235JRG25Уплотнительное кольцоРезинаCr6УплотнениеКлингерсил7Гайка гильзы сердечникаНерж. стальX8CrNiS18-98КрышкаЧугунGJS-400-18-LT9Крышка/ резьбовая заглушкаАвтоматная сталь11SMnPb3010УплотнениеАлюминийAl 99.511БолтыНерж. стальA2-7012Седло клапанаТефлон (PTFE)
Товары серии
Название и
артикул
|
Исполнение | Температура рабочей среды, °С | Тип присоединения | Максимальное рабочее давление (PN), бар изб. | Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар | Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар | Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар | ||
---|---|---|---|---|---|---|---|---|---|
EVRA 3 Клапан соленоидный |
Корпуса клапанов без ручного управления | -40 ... +105 | Фланцы | 42 | 21 | 25 | 14 | ||
₽
22 891.28
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 10 Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 18 | ||
₽
83 014.47
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 10 Клапан соленоидный |
Без функции ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 18 | ||
₽
56 936.97
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 15 Клапан соленоидный(пр. класс 4000401227) |
С функцией ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 18 | ||
₽
72 184.48
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 20 Клапан соленоидный(пр. класс 4000401228) |
С функцией ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 13 | ||
₽
70 834.16
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 20 Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | Фланцы | 42 | 19 | 21 | 16 | ||
₽
70 834.16
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 25 Клапан соленоидный(пр. класс 4000401235) |
С функцией ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 14 | ||
₽
87 860.69
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 25 Клапан соленоидный |
Без функции ручного открытия | -40 ... +105 | Фланцы | 42 | 21 | 25 | 14 | ||
₽
72 899.67
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 32 Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | 32 D (1 1/4") - под сварку встык, EN 10220 | 42 | 21 | 25 | 14 | ||
₽
115 566.58
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 40 Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | 40 D (1 1/2") - под сварку встык, EN 10220 | 42 | 21 | 25 | 14 | ||
₽
139 819.78
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 32 NC Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | 40 D (1 1/2") - под сварку встык, EN 10220 | 42 | 21 | 25 | 14 | ||
₽
128 288.29
Распродажа остатков. Наличие уточняйте в корзине
|
|||||||||
EVRA 40 Клапан соленоидный |
С функцией ручного открытия | -40 ... +105 | 50 D (2") - под сварку встык, EN 10220 | 42 | 21 | 25 | 14 | ||
₽
139 819.78
Распродажа остатков. Наличие уточняйте в корзине
|
