EVRA 40 Клапан соленоидный

Архивный товар

Товар снят с продажи, подберите рекомендованный аналог

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Рекомендованный аналог

042H1130R
042H1130R

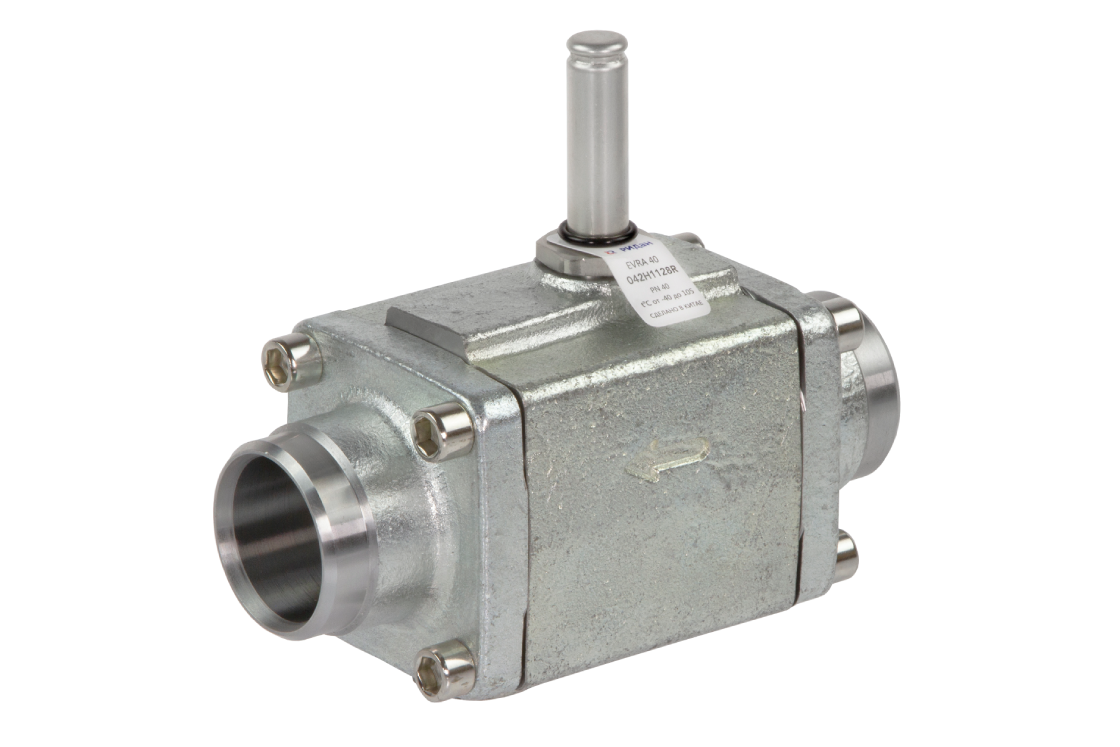

Ридан 042H1130R — Электромагнитный клапан EVRA 50 с ответными фланцами в комплекте, без катушки

Скачать письмо о замене
  • Пропускная способность Kvs, м³/ч: ~
  • Температура рабочей среды, °С: -45 ... +105
  • Тип присоединения: Фланцы
  • Максимальное рабочее давление (PN), бар изб.: 40
  • Номинальный диаметр (DN), мм: 50
57 906.15
Заказная позиция

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Исполнение
С функцией ручного открытия
Температура рабочей среды, °С
-40 ... +105
Тип присоединения
50 D (2") - под сварку встык, EN 10220
Максимальное рабочее давление (PN), бар изб.
42
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
21
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
25
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
14

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
Сертификат

.pdf
B, мм
80
H₁, мм
47
Класс герметичности затвора
"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
L, мм
175
Комплектность
В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
Пропускная способность Kvs, м³/ч
25
Тип присоединения
50 D (2") - под сварку встык, EN 10220
Температура рабочей среды, °С
-40 ... +105
Максимальное рабочее давление (PN), бар изб.
42
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
21
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
25
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
14
B1, мм
68
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства. Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.
H2, мм
115
Требуемый тип катушки
переменный ток / постояный ток
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
L5 (с катушкой 12/20 Вт), мм
85
H4, мм
53
L5 (с катушкой 10 Вт), мм
75
Исполнение
С функцией ручного открытия
Назначение изделия
2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это клапаны с сервопоршнем предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,2 бар. Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT2Гайка гильзы сердечникаНерж. стальX8CrNiS 18-93Гильза сердечникаНерж. стальX2CrNi19-114ФланецСтальP285QH5Уплотнительное кольцоНерж. сталь/NBRX10CrNi18-86УплотнениеРезинаCr7Крышка/ резьбовая заглушкаНерж. стальX5CrNi17-1011БолтыНерж. стальA2-70
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат

.pdf

.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Исполнение Температура рабочей среды, °С Тип присоединения Максимальное рабочее давление (PN), бар изб. Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар

    EVRA 3 Клапан соленоидный

    Корпуса клапанов без ручного управления -40 ... +105 Фланцы 42 21 25 14
    22 881.35 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 10 Клапан соленоидный

    С функцией ручного открытия -40 ... +105 Фланцы 42 21 25 18
    82 978.45 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 10 Клапан соленоидный

    Без функции ручного открытия -40 ... +105 Фланцы 42 21 25 18
    56 912.26 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 15 Клапан соленоидный(пр. класс 4000401227)

    С функцией ручного открытия -40 ... +105 Фланцы 42 21 25 18
    72 153.16 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 20 Клапан соленоидный(пр. класс 4000401228)

    С функцией ручного открытия -40 ... +105 Фланцы 42 21 25 13
    70 803.42 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 20 Клапан соленоидный

    С функцией ручного открытия -40 ... +105 Фланцы 42 19 21 16
    70 803.42 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 25 Клапан соленоидный(пр. класс 4000401235)

    С функцией ручного открытия -40 ... +105 Фланцы 42 21 25 14
    87 822.57 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 25 Клапан соленоидный

    Без функции ручного открытия -40 ... +105 Фланцы 42 21 25 14
    72 868.04 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 32 Клапан соленоидный

    С функцией ручного открытия -40 ... +105 32 D (1 1/4") - под сварку встык, EN 10220 42 21 25 14
    115 516.44 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 40 Клапан соленоидный

    С функцией ручного открытия -40 ... +105 40 D (1 1/2") - под сварку встык, EN 10220 42 21 25 14
    139 759.11 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 32 NC Клапан соленоидный

    С функцией ручного открытия -40 ... +105 40 D (1 1/2") - под сварку встык, EN 10220 42 21 25 14
    128 232.63 Распродажа остатков. Наличие уточняйте в корзине

    EVRA 40 Клапан соленоидный

    С функцией ручного открытия -40 ... +105 50 D (2") - под сварку встык, EN 10220 42 21 25 14
    139 759.11 Распродажа остатков. Наличие уточняйте в корзине
