EVRA 32 Клапан соленоидный
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог

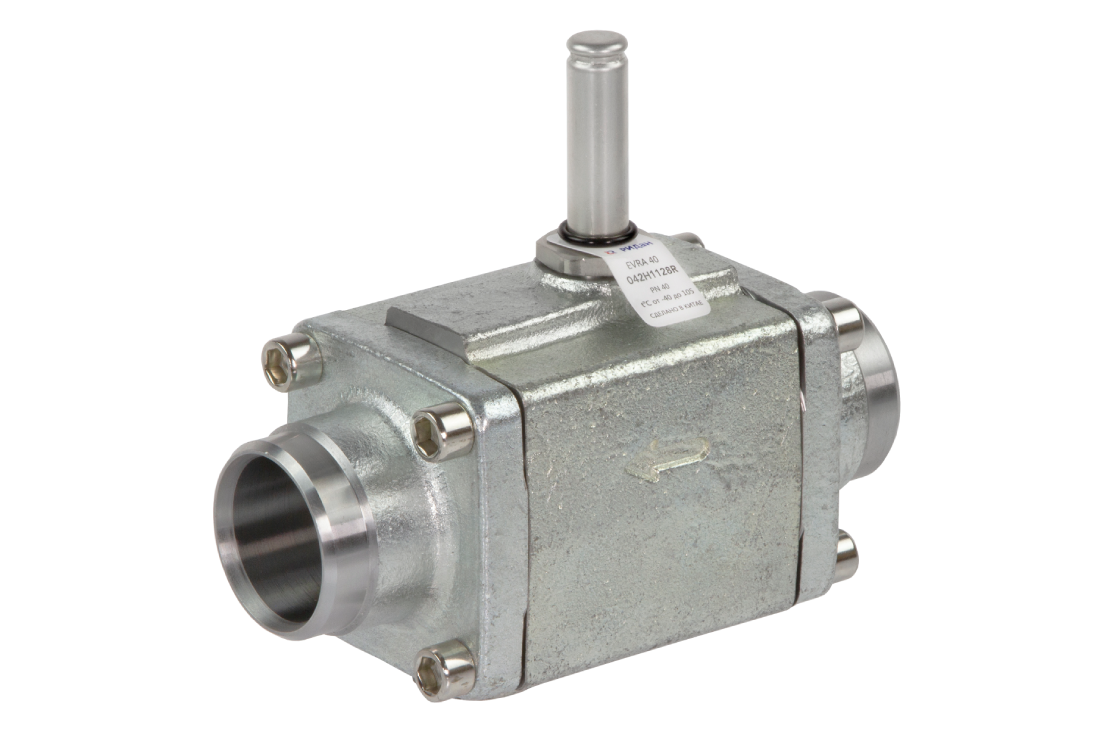

Ридан 042H1126R — Электромагнитный клапан EVRA 32 с ответными фланцами в комплекте, без катушки
Скачать письмо о замене- Пропускная способность Kvs, м³/ч: ~16
- Температура рабочей среды, °С: -45 ... +105
- Тип присоединения: Фланцы
- Максимальное рабочее давление (PN), бар изб.: 40
- Номинальный диаметр (DN), мм: 32
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Тип присоединения
- 32 D (1 1/4") - под сварку встык, EN 10220
- Температура рабочей среды, °С
- -40 ... +105
- Максимальное рабочее давление (PN), бар изб.
- 42
- Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
- 21
- Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
- 25
- Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
- 14
- Исполнение
- С функцией ручного открытия
Документы
Все документы- B, мм
- 80
- H₁, мм
- 47
- Пропускная способность Kvs, м³/ч
- 16
- Класс герметичности затвора
- "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
- L, мм
- 175
- Тип присоединения
- 32 D (1 1/4") - под сварку встык, EN 10220
- Температура рабочей среды, °С
- -40 ... +105
- Максимальное рабочее давление (PN), бар изб.
- 42
- Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
- 21
- Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар
- 25
- Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар
- 14
- B1, мм
- 68
- H2, мм
- 115
- Вес с катушкой без фланцев, кг
- 4
- Требуемый тип катушки
- переменный ток / постояный ток
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
- L5 (с катушкой 12/20 Вт), мм
- 85
- H4, мм
- 53
- L5 (с катушкой 10 Вт), мм
- 75
- Исполнение
- С функцией ручного открытия
Товары серии
|
Название и
артикул
|
Тип присоединения | Температура рабочей среды, °С | Максимальное рабочее давление (PN), бар изб. | Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар | Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар | Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар | Исполнение | ||
|---|---|---|---|---|---|---|---|---|---|
|
EVRA 3 Клапан соленоидный |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 14 | Корпуса клапанов без ручного управления | ||
|
EVRA 10 Клапан соленоидный |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 18 | С функцией ручного открытия | ||
|
EVRA 10 Клапан соленоидный |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 18 | Без функции ручного открытия | ||
|
EVRA 15 Клапан соленоидный(пр. класс 4000401227) |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 18 | С функцией ручного открытия | ||
|
EVRA 20 Клапан соленоидный(пр. класс 4000401228) |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 13 | С функцией ручного открытия | ||
|
EVRA 20 Клапан соленоидный |
Фланцы | -40 ... +105 | 42 | 19 | 21 | 16 | С функцией ручного открытия | ||
|
EVRA 25 Клапан соленоидный(пр. класс 4000401235) |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 14 | С функцией ручного открытия | ||
|
EVRA 25 Клапан соленоидный |
Фланцы | -40 ... +105 | 42 | 21 | 25 | 14 | Без функции ручного открытия | ||
|
EVRA 32 Клапан соленоидный |
32 D (1 1/4") - под сварку встык, EN 10220 | -40 ... +105 | 42 | 21 | 25 | 14 | С функцией ручного открытия | ||
|
EVRA 40 Клапан соленоидный |
40 D (1 1/2") - под сварку встык, EN 10220 | -40 ... +105 | 42 | 21 | 25 | 14 | С функцией ручного открытия | ||
|
EVRA 32 NC Клапан соленоидный |
40 D (1 1/2") - под сварку встык, EN 10220 | -40 ... +105 | 42 | 21 | 25 | 14 | С функцией ручного открытия | ||
|
EVRA 40 Клапан соленоидный |
50 D (2") - под сварку встык, EN 10220 | -40 ... +105 | 42 | 21 | 25 | 14 | С функцией ручного открытия | ||
