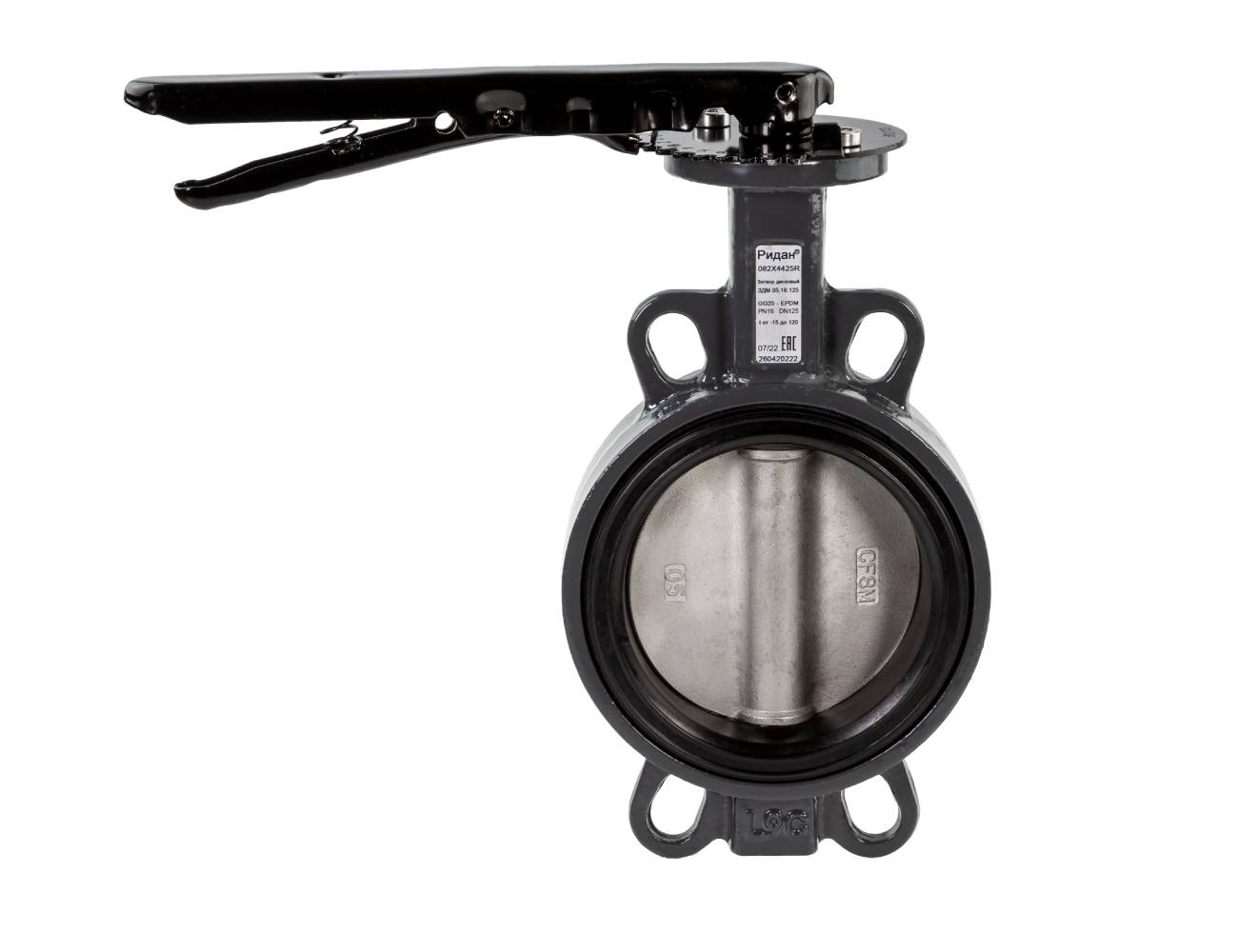

Ридан 082X4420R — Затвор дисковый поворотный ЗДМ 03.16.40, PN16, DN40, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, управление — рукоятка
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 40
- Тип присоединения к трубопроводу
- Центрирующие проушины
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 40
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Температура рабочей среды, °С
- от -15 до +120
Документы
Все документы- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 40
- Масса, кг, не более
- 1,8
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Исполнение
- с рукояткой
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- B, мм
- 63
- D, мм
- 116
- Z, мм
- 27
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- F1, мм
- 193
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- A, мм
- 33
- ØC, мм
- 82
- R, мм
- 5
- ØY, мм
- 27
- Температура окружающей среды, °С
- от -15 до +70
- Материал уплотнения
- EPDM
- Материал корпуса
- Серый чугун GG25
- материал диска
- нержавеющая сталь AISI 316
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Тип присоединения к трубопроводу | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.050 PN16 DN50 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
5 060.00
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.65 PN16 DN65 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
5 566.00
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.80 PN16 DN80 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
6 651.60
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.100 PN16 DN100 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
8 796.35
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.125 PN16 DN125 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
10 928.45
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.150 PN16 DN150 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
13 193.95
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.200 PN16 DN200 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
22 896.50
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.250 PN16 DN250 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
40 681.25
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 03.16.300 PN16 DN300 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - рукоятка |
16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
54 303.00
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.40 PN16 DN40 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управление |
16 | 40 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
4 933.50
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.50 PN16 DN50 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управление |
16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
7 512.95
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.65 PN16 DN65 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управление |
16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
8 429.50
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.80 PN16 DN80 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управление |
16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
9 346.05
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.100 PN16 DN100 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
12 185.40
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.125 PN16 DN125 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
16 125.30
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.150 PN16 DN150 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
20 981.75
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.200 PN16 DN200 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
37 381.90
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.250 PN16 DN250 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
57 173.40
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 05.16.300 PN16 DN300 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
|
₽
87 032.00
Заказная позиция
|
||||||||
