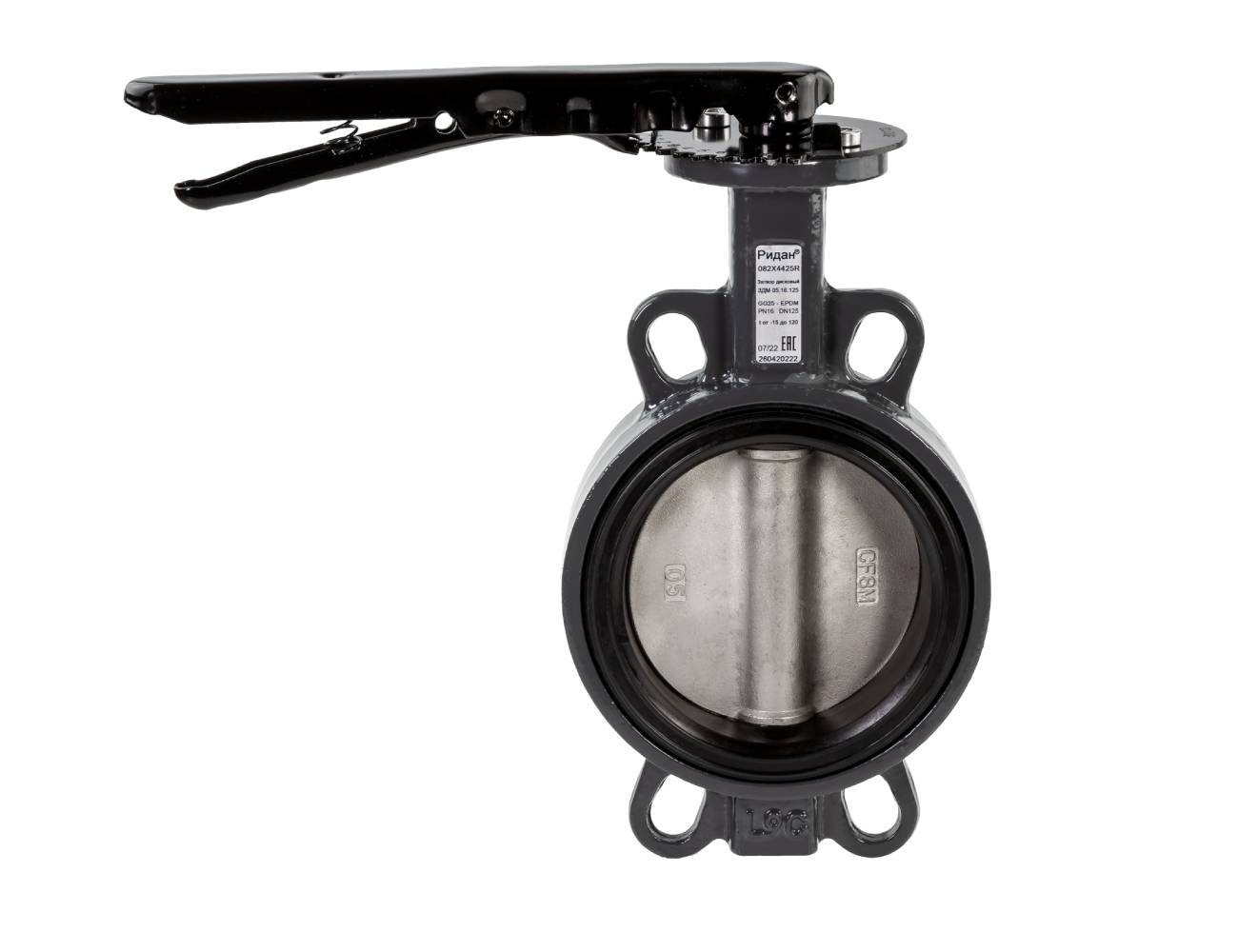

Ридан 082X4427R — Затвор дисковый поворотный ЗДМ 05.16.200, PN16, DN200, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Тип присоединения к трубопроводу
- Центрирующие проушины
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Температура рабочей среды, °С
- от -15 до +120
Документы
Все документы- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Масса, кг, не более
- 15
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Исполнение
- с рукояткой
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- B, мм
- 166
- D, мм
- 230
- Z, мм
- 31
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- F1, мм
- 350
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- A, мм
- 60
- ØC, мм
- 260
- R, мм
- 71
- ØY, мм
- 194
- Температура окружающей среды, °С
- от -15 до +70
- Материал уплотнения
- EPDM
- Материал корпуса
- Серый чугун GG25
- материал диска
- нержавеющая сталь AISI 316
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Тип присоединения к трубопроводу | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
|
Ридан 082X4401R — Затвор дисковый поворотный ЗДМ 03.16.050, PN16, DN50, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4402R — Затвор дисковый поворотный ЗДМ 03.16.65, PN16, DN65, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4403R — Затвор дисковый поворотный ЗДМ 03.16.80, PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4404R — Затвор дисковый поворотный ЗДМ 03.16.100, PN16, DN100, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4405R — Затвор дисковый поворотный ЗДМ 03.16.125, PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4406R — Затвор дисковый поворотный ЗДМ 03.16.150, PN16, DN150, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4407R — Затвор дисковый поворотный ЗДМ 03.16.200, PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4408R — Затвор дисковый поворотный ЗДМ 03.16.250, PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4409R — Затвор дисковый поворотный ЗДМ 03.16.300, PN16, DN300, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4420R — Затвор дисковый поворотный ЗДМ 03.16.40, PN16, DN40, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, управление — рукоятка |
16 | 40 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4421R — Затвор дисковый поворотный ЗДМ 05.16.50, PN16, DN50, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, управление — рукоятка |
16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4422R — Затвор дисковый поворотный ЗДМ 05.16.65, PN16, DN65, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, управление — рукоятка |
16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4423R — Затвор дисковый поворотный ЗДМ 05.16.80, PN16, DN80, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, управление — рукоятка |
16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4424R — Затвор дисковый поворотный ЗДМ 05.16.100, PN16, DN100, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4425R — Затвор дисковый поворотный ЗДМ 05.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4426R — Затвор дисковый поворотный ЗДМ 05.16.150, PN16, DN150, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4427R — Затвор дисковый поворотный ЗДМ 05.16.200, PN16, DN200, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4428R — Затвор дисковый поворотный ЗДМ 05.16.250, PN16, DN250, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
|
Ридан 082X4429R — Затвор дисковый поворотный ЗДМ 05.16.300, PN16, DN300, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM |
16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
|
|
||||||||
