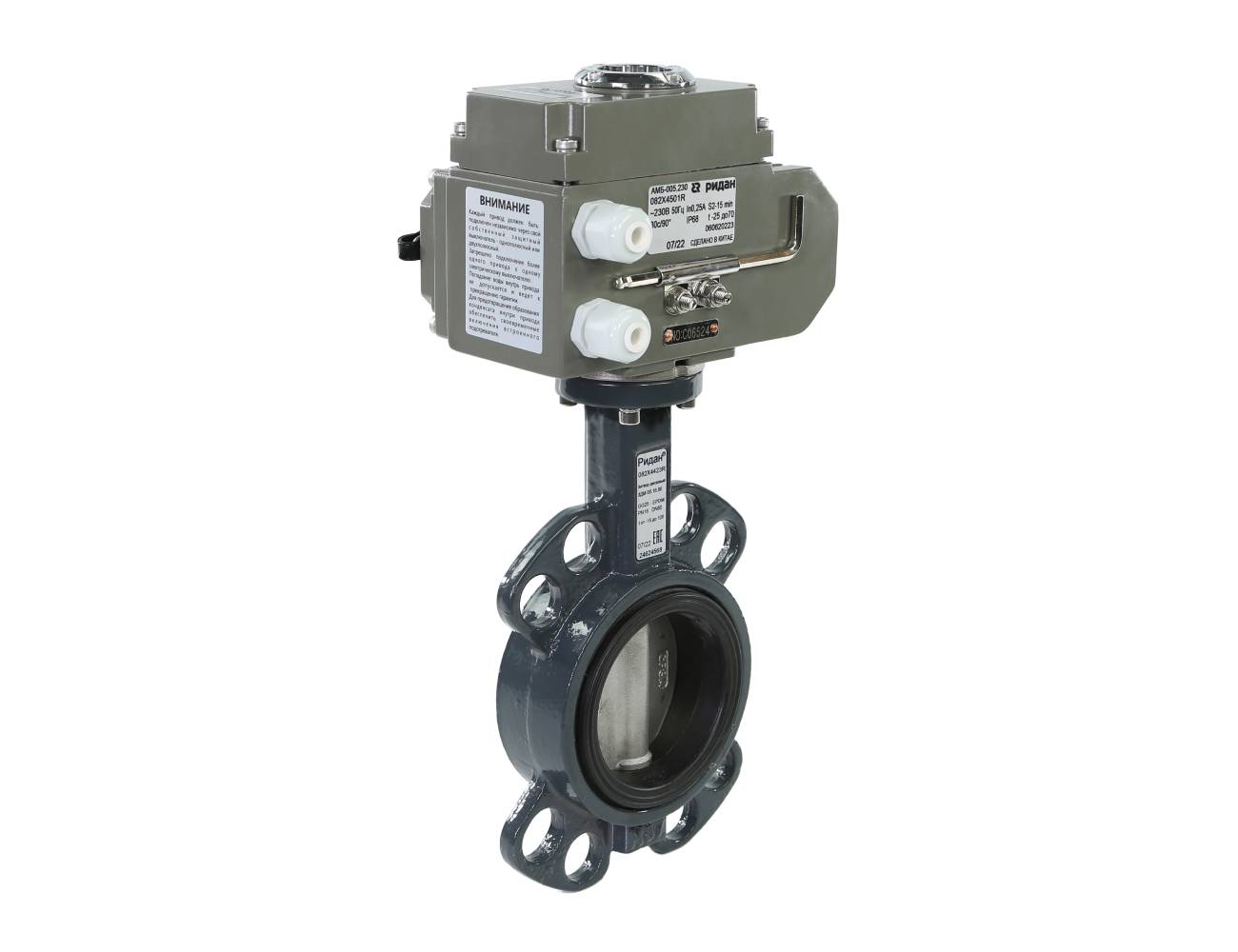

Ридан 082X4560R — Затвор дисковый PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 150
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Температура рабочей среды, °С
- от -15 до +120
Обзор
Обзор- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40 – DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с центрирующими проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120°С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
Документы
Все документы- A, мм
- 56
- A, мм
- 107
- Номинальный диаметр (DN), мм
- 150
- Масса, кг, не более
- 12,4
- Масса, кг, не более
- 7,8
- Исполнение
- с рукояткой
- Исполнение

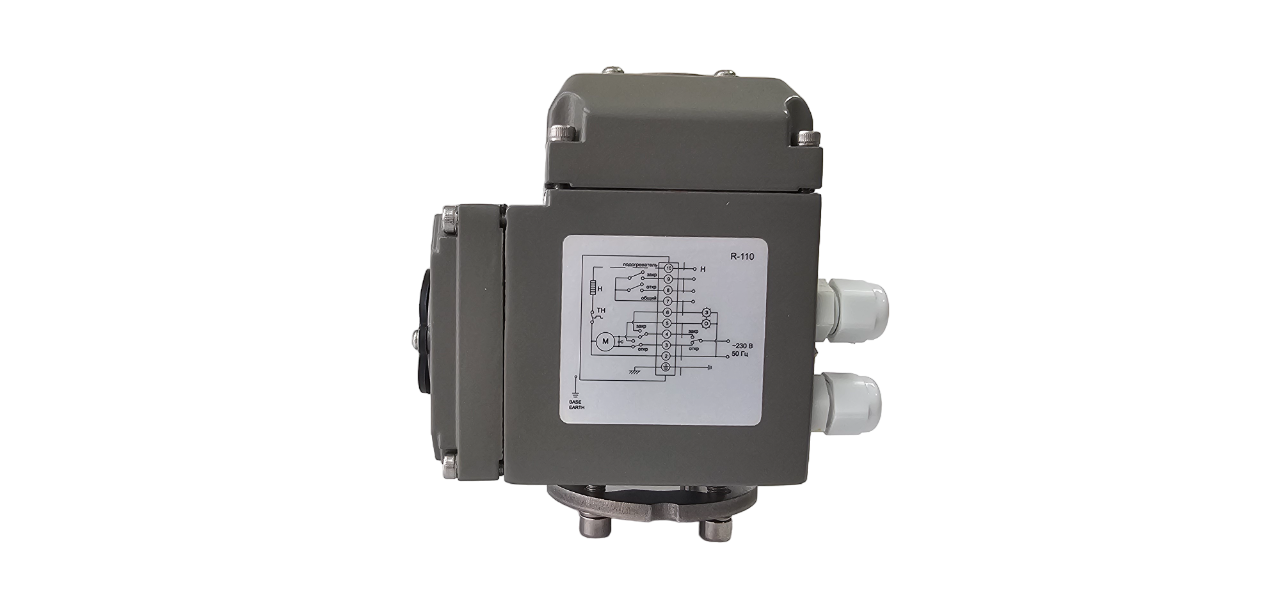

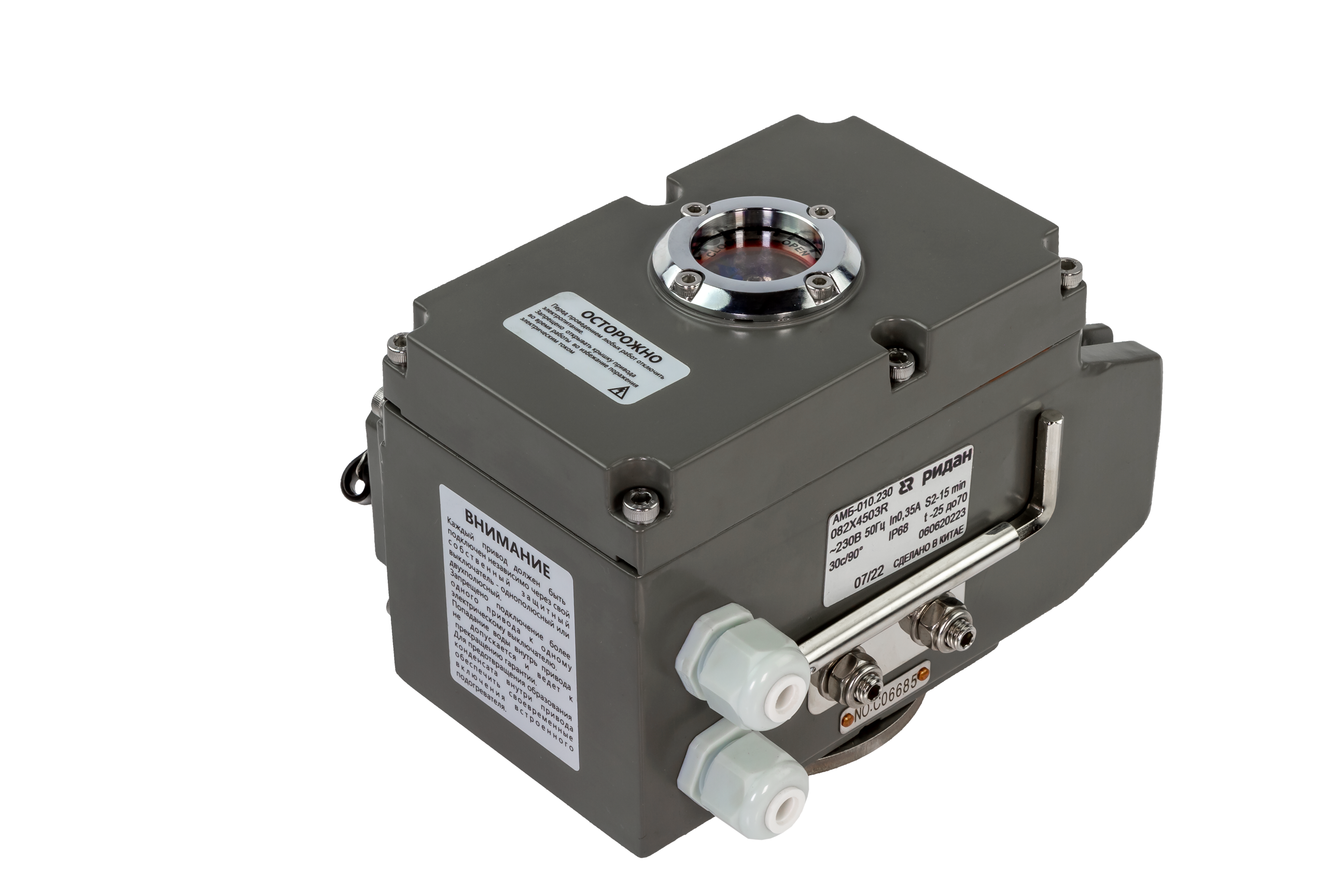

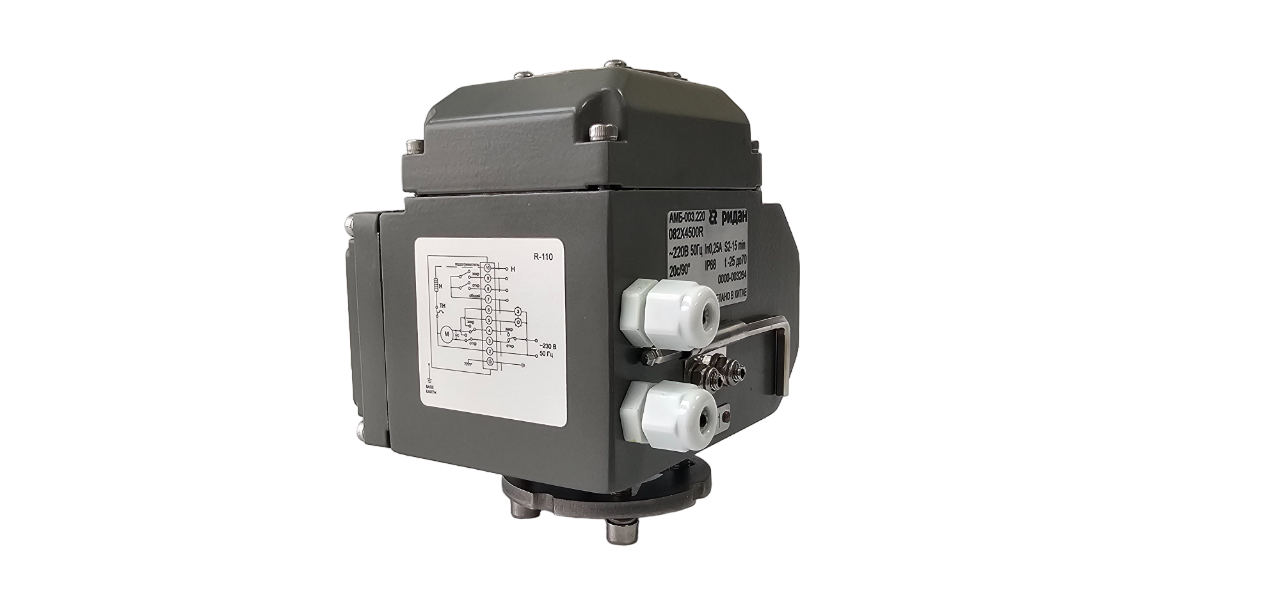

- с электрическим приводом АМБ
- Адаптер
- Код: 082X4485R
- Номинальное давление (PN), бар
- 16
- Температура окружающей среды, °С
- от -15 до +70
- Температура окружающей среды, °С
- от -25 до 70
- H, мм
- 328
- Напряжение питания, В
- 24
- Напряжение питания, В
- 24 В
- L, мм
- 56
- Пылевлагозащита
- IP68
- D, мм
- 200
- D, мм
- 74
- Время поворота, с
- 60
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- Материал уплотнения
- EPDM
- B, мм
- 131
- B, мм
- 189
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Z, мм
- 27
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- F1, мм
- 250
- Вес, кг
- 4,6
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- Материал корпуса
- Высокопрочный чугун GGG40
- Материал корпуса
- Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
- C, мм
- 138
- C, мм
- 163
- Крутящий момент, Н*м
- 150
- H₁, мм
- 131
- R, мм
- 50
- ØY, мм
- 146
- ØC, мм
- 205
- А, мм
- 107
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- E, мм
- 25
- Мощность, Вт
- 15
- Номин. ток, А
- 1,72
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40 – DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с центрирующими проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120°С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
Видео
Затвор дисковый поворотный ЗДМ
26 мая 2026Товары серии
Название и артикул | Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Тип присоединения к трубопроводу | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4530R — Затвор дисковый PN16, DN40, диск — чугун, с электроприводом 220В | 16 | 40 | Центрирующие проушины | от -15 до +120 | ||||
₽ 52 575.70 Заказная позиция | ||||||||
Ридан 082X4531R — Затвор дисковый PN16, DN50, диск — чугун, с электроприводом 220В | 16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
₽ 52 709.10 Заказная позиция | ||||||||
Ридан 082X4532R — Затвор дисковый PN16, DN65, диск — чугун, с электроприводом 220В | 16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
₽ 70 592.75 Заказная позиция | ||||||||
Ридан 082X4533R — Затвор дисковый PN16, DN80, диск — чугун, с электроприводом 220В | 16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
₽ 71 742.75 Заказная позиция | ||||||||
Ридан 082X4534R — Затвор дисковый PN16, DN100, диск — чугун, с электроприводом 220В | 16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
₽ 81 965.10 Заказная позиция | ||||||||
Ридан 082X4535R — Затвор дисковый PN16, DN125, диск — чугун, с электроприводом 220В | 16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
₽ 105 573.45 Заказная позиция | ||||||||
Ридан 082X4536R — Затвор дисковый PN16, DN150, диск — чугун, с электроприводом 220В | 16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
₽ 116 338.60 Заказная позиция | ||||||||
Ридан 082X4537R — Затвор дисковый PN16, DN200, диск — чугун, с электроприводом 220В | 16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
₽ 141 653.55 Заказная позиция | ||||||||
Ридан 082X4538R — Затвор дисковый PN16, DN250, диск — чугун, с электроприводом 220В | 16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
₽ 186 122.90 Заказная позиция | ||||||||
Ридан 082X4539R — Затвор дисковый PN16, DN300, диск — чугун, с электроприводом 220В | 16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
₽ 200 561.15 Заказная позиция | ||||||||
Ридан 082X4542R — Затвор дисковый PN16, DN40, диск — нержавеющая сталь, с электроприводом 220В | 16 | 40 | Центрирующие проушины | от -15 до +120 | ||||
₽ 54 144.30 Заказная позиция | ||||||||
Ридан 082X4543R — Затвор дисковый PN16, DN50, диск — нержавеющая сталь, с электроприводом 220В | 16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
₽ 55 309.25 Заказная позиция | ||||||||
Ридан 082X4544R — Затвор дисковый PN16, DN65, диск — нержавеющая сталь, с электроприводом 220В | 16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
₽ 73 627.60 Заказная позиция | ||||||||
Ридан 082X4545R — Затвор дисковый PN16, DN80, диск — нержавеющая сталь, с электроприводом 220В | 16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
₽ 74 599.35 Заказная позиция | ||||||||
Ридан 082X4546R — Затвор дисковый PN16, DN100, диск — нержавеющая сталь, с электроприводом 220В | 16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
₽ 85 558.85 Заказная позиция | ||||||||
Ридан 082X4547R — Затвор дисковый PN16, DN125, диск — нержавеющая сталь, с электроприводом 220В | 16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
₽ 111 083.10 Заказная позиция | ||||||||
Ридан 082X4548R — Затвор дисковый PN16, DN150, диск — нержавеющая сталь, с электроприводом 220В | 16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
₽ 124 594.45 Заказная позиция | ||||||||
Ридан 082X4549R — Затвор дисковый PN16, DN200, диск — нержавеющая сталь, с электроприводом 220В | 16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
₽ 157 009.50 Заказная позиция | ||||||||
Ридан 082X4550R — Затвор дисковый PN16, DN250, диск — нержавеющая сталь, с электроприводом 220В | 16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
₽ 203 604.05 Заказная позиция | ||||||||
Ридан 082X4551R — Затвор дисковый PN16, DN300, диск — нержавеющая сталь, с электроприводом 220В | 16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
₽ 235 254.35 Заказная позиция | ||||||||
Ридан 082X4554R — Затвор дисковый PN16, DN40, диск — чугун, с электроприводом 24В | 16 | 40 | Центрирующие проушины | от -15 до +120 | ||||
₽ 65 482.15 Заказная позиция | ||||||||
Ридан 082X4555R — Затвор дисковый PN16, DN50, диск — чугун, с электроприводом 24В | 16 | 50 | Центрирующие проушины | от -15 до +120 | ||||
₽ 65 616.70 Заказная позиция | ||||||||
Ридан 082X4556R — Затвор дисковый PN16, DN65, диск — чугун, с электроприводом 24В | 16 | 65 | Центрирующие проушины | от -15 до +120 | ||||
₽ 84 324.90 Заказная позиция | ||||||||
Ридан 082X4557R — Затвор дисковый PN16, DN80, диск — чугун, с электроприводом 24В | 16 | 80 | Центрирующие проушины | от -15 до +120 | ||||
₽ 85 474.90 Заказная позиция | ||||||||
Ридан 082X4558R — Затвор дисковый PN16, DN100, диск — чугун, с электроприводом 220В | 16 | 100 | Центрирующие проушины | от -15 до +120 | ||||
₽ 96 833.45 Заказная позиция | ||||||||
Ридан 082X4559R — Затвор дисковый PN16, DN125, диск — нержавеющая сталь, с электроприводом 24В | 16 | 125 | Центрирующие проушины | от -15 до +120 | ||||
₽ 117 756.55 Заказная позиция | ||||||||
Ридан 082X4560R — Затвор дисковый PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В | 16 | 150 | Центрирующие проушины | от -15 до +120 | ||||
₽ 129 657.90 Заказная позиция | ||||||||
Ридан 082X4561R — Затвор дисковый PN16, DN200, диск — чугун, с электроприводом 24В | 16 | 200 | Центрирующие проушины | от -15 до +120 | ||||
₽ 157 245.25 Заказная позиция | ||||||||
Ридан 082X4562R — Затвор дисковый PN16, DN250, диск — чугун, с электроприводом 24В | 16 | 250 | Центрирующие проушины | от -15 до +120 | ||||
₽ 199 751.55 Заказная позиция | ||||||||
Ридан 082X4563R — Затвор дисковый PN16, DN300, диск — чугун, с электроприводом 24В | 16 | 300 | Центрирующие проушины | от -15 до +120 | ||||
₽ 214 190.95 Заказная позиция | ||||||||

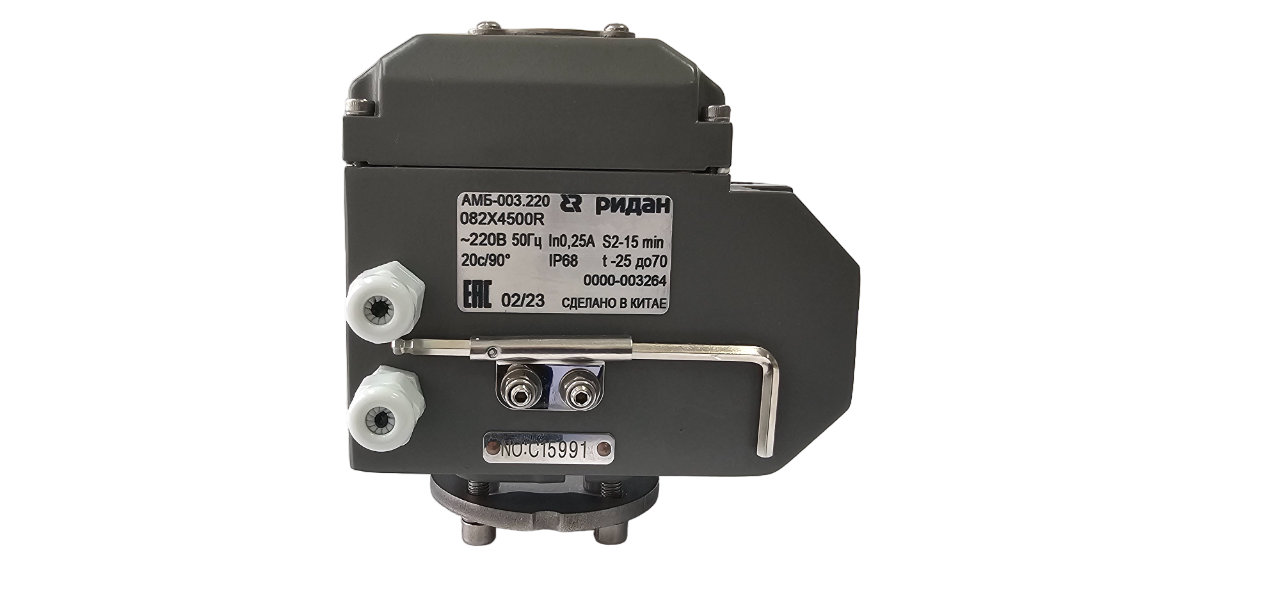

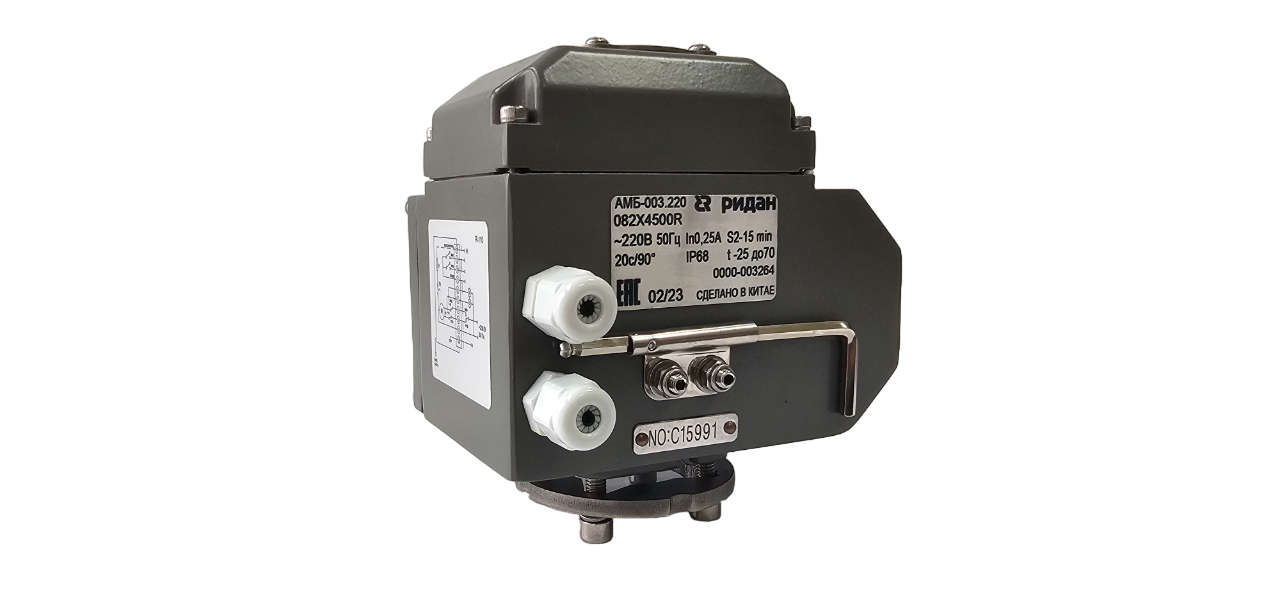

Ридан 082X4500R — Электропривод Ридан-АМБ-003.220 для ЗДМ DN40-50; 220 В 50 Гц | — | — | — | — | ||||
₽ 46 565.80 Регулярные поставки | ||||||||
Ридан 082X4501R — Электропривод Ридан-АМБ-005.220 для ЗДМ DN65-80; 220 В 50 Гц | — | — | — | — | ||||
₽ 63 911.25 Регулярные поставки | ||||||||
Ридан 082X4502R — Электропривод Ридан-АМБ-008.220 для ЗДМ DN100; 220 В 50 Гц | — | — | — | — | ||||
₽ 71 861.20 Регулярные поставки | ||||||||

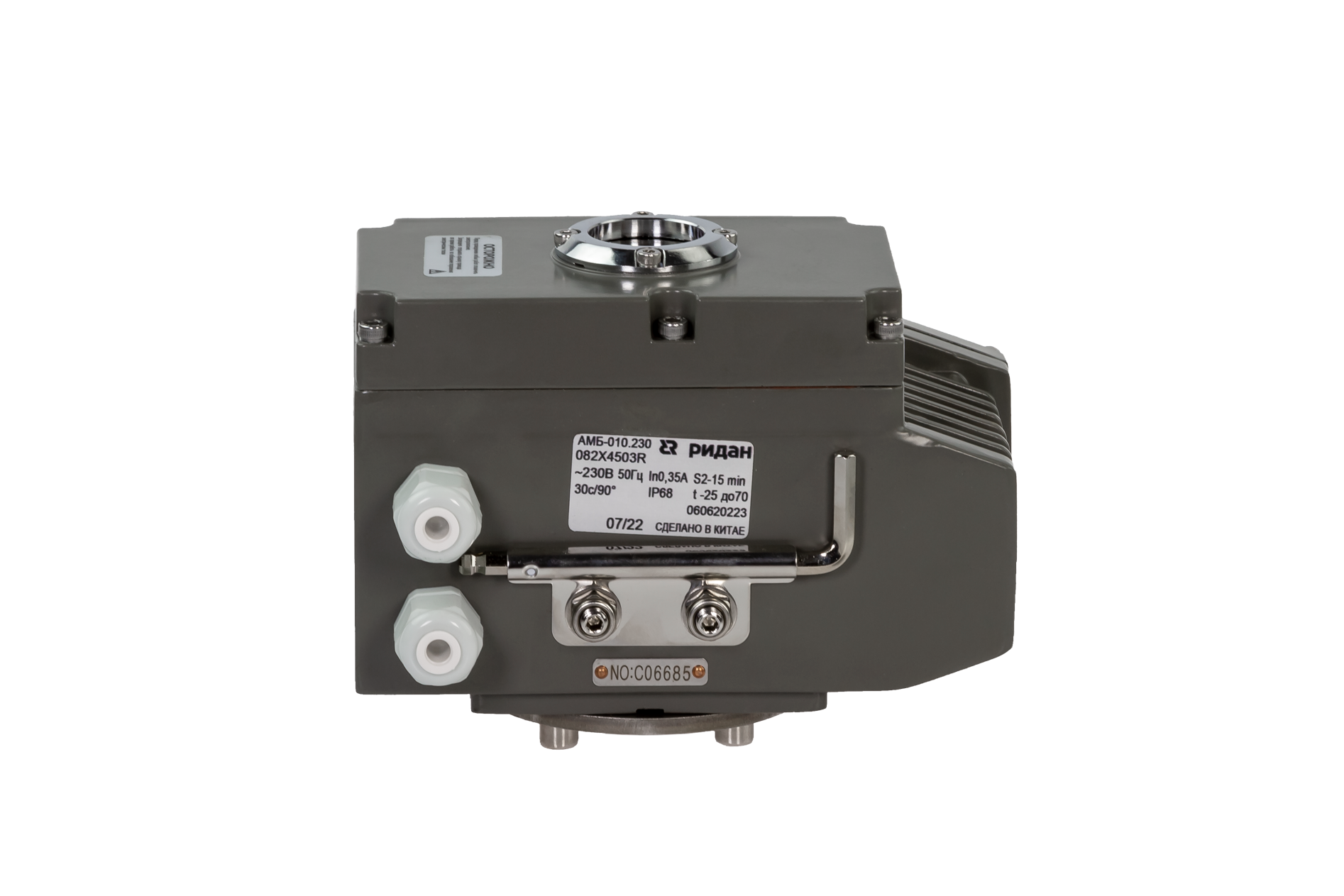

Ридан 082X4503R — Электропривод Ридан-АМБ-010.220 для ЗДМ DN12; 220 В 50 Гц | — | — | — | — | ||||
₽ 92 924.60 Регулярные поставки | ||||||||
Ридан 082X4504R — Электропривод Ридан-АМБ-015.220 для ЗДМ DN150; 220 В 50 Гц | — | — | — | — | ||||
₽ 101 287.40 Регулярные поставки | ||||||||
Ридан 082X4505R — Электропривод Ридан-АМБ-030.220 для ЗДМ DN200; 220 В 50 Гц | — | — | — | — | ||||
₽ 116 052.25 Регулярные поставки | ||||||||
Ридан 082X4506R — Электропривод Ридан-АМБ-060.220 для ЗДМ DN250-300; 220 В 50 Гц | — | — | — | — | ||||
₽ 143 001.35 Регулярные поставки | ||||||||
Ридан 082X4507R — Электропривод Ридан-АМБ-100.220 для ЗДМ DN350; 220 В 50 Гц | — | — | — | — | ||||
₽ 201 852.60 Заказная позиция | ||||||||
Ридан 082X4508R — Электропривод Ридан-АМБ-160.220 для ЗДМ DN400; 220 В 50 Гц | — | — | — | — | ||||
₽ 359 514.15 Заказная позиция | ||||||||
Ридан 082X4510R — Электропривод Ридан-АМБ-003.24 для ЗДМ DN40-50; 24 В Пост. ток | — | — | — | — | ||||
₽ 59 471.10 Заказная позиция | ||||||||
Ридан 082X4511R — Электропривод Ридан-АМБ-005.24 для ЗДМ DN65-80; 24 В Пост. ток | — | — | — | — | ||||
₽ 77 643.40 Заказная позиция | ||||||||
Ридан 082X4512R — Электропривод Ридан-АМБ-008.24 для ЗДМ DN100; 24 В Пост. Ток | — | — | — | — | ||||
₽ 86 729.55 Заказная позиция | ||||||||
Ридан 082X4513R — Электропривод Ридан-АМБ-010.24 для ЗДМ DN12; 24 В Пост. ток | — | — | — | — | ||||
₽ 105 108.85 Заказная позиция | ||||||||
Ридан 082X4514R — Электропривод Ридан-АМБ-015.24 для ЗДМ DN150; 24 В Пост. ток | — | — | — | — | ||||
₽ 114 606.70 Заказная позиция | ||||||||
Ридан 082X4515R — Электропривод Ридан-АМБ-030.24 для ЗДМ DN200; 24 В Пост. ток | — | — | — | — | ||||
₽ 131 643.95 Заказная позиция | ||||||||
Ридан 082X4516R — Электропривод Ридан-АМБ-060.24 для ЗДМ DN250-300; 24 В Пост. ток | — | — | — | — | ||||
₽ 156 628.85 Заказная позиция | ||||||||
Ридан 082X4517R — Электропривод Ридан-АМБ-100.24 для ЗДМ DN350; 24 В Пост. ток | — | — | — | — | ||||
₽ 209 906.05 Заказная позиция | ||||||||
Ридан 082X4518R — Электропривод Ридан-АМБ-160.24 для ЗДМ DN400; 24 В Пост. ток | — | — | — | — | ||||
₽ 369 838.85 Заказная позиция | ||||||||
