Ридан комплект для вентиляционных установок ДУ20-15 (1,63) с контроллером ECL-3R AHU
Состав комплекта:

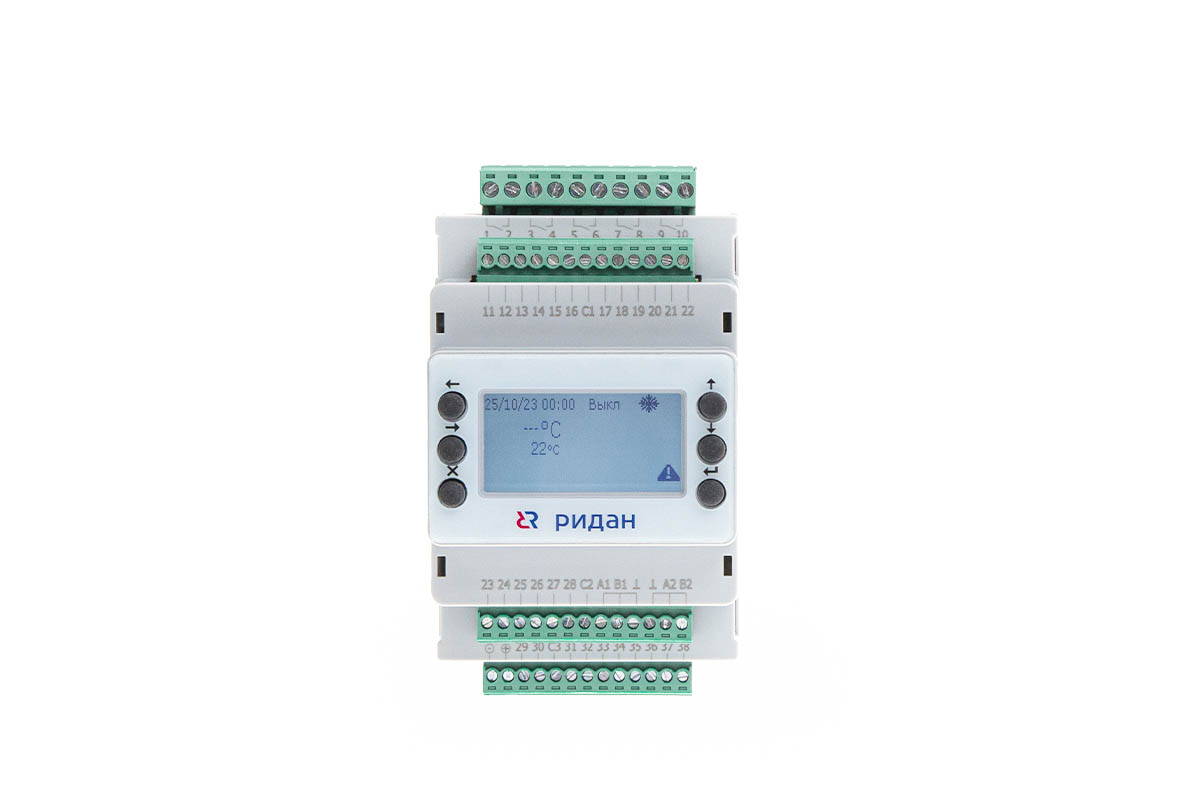

- 087H3780R – Контроллер ECL-3R AHU
- 065B8308R – Кран шаровой BVR-R PN40 DN20
- 065B8336R – Фильтр сетчатый FVR-R DN20 PN25
- 065B8224R – Латунный обратный клапан NRV-R Ду15 мм
- 065Z0402R – Клапан регулирующий поворотный HRB-3R PN10 DN15
- 082H0230R – Привод электрический поворотный AMB-162R 24В
- 015P1003 – Насос RWS 20-70S 130
- 097U0115 – Термопреобразователь сопротивления наружного воздуха MBT 3281
- 097U0113R – Термопреобразователь сопротивления накладной MBT 3281
₽ 65 071.60
Цена без НДС Заказная позиция
Получить скидку
Присоединяйтесь к Ридан Online и покупайте выгодней
- Масса нетто, кг
- 0,62
- Масса нетто, кг
- 0.3
- Напряжение питания, В
- 24V DC
- Потребляемая мощность, ВА
- 5
Еще 6
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Масса нетто, кг
- 0,62
- Масса нетто, кг
- 0.3
- Напряжение питания, В
- 24V DC
- Потребляемая мощность, ВА
- 5
- RTC - часы реального времени
- Резервное питание от встроенного аккумулятора не менее 30 дней
- Диапазон допустимого напряжения
- 18-36
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Письмо о замене
Письмо о замене
Письмо о замене
.pdf
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Масса нетто, кг
- 0,62
- Масса нетто, кг
- 0.3
- Напряжение питания, В
- 24V DC
- Потребляемая мощность, ВА
- 5
- RTC - часы реального времени
- Резервное питание от встроенного аккумулятора не менее 30 дней
- Диапазон допустимого напряжения
- 18-36
- Дисплей и клавиатура
- Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
- Температура окружающей среды (режим работы)
- +7…+55
- IP
- 31
- Температура окружающей среды (хранение/транспортировка), °C
- -20…+60
- RS-485
- Скорость 2400 - 115200 бит/с 2шт
- Управление контурами
- Вент
- Регулирования по давлению
- нет
- Интеграция в Cloud-Control
- нет
- Наличие Ethernet
- нет
- RS 485
- да
- Температура окружающей среды, °С
- от -10 до +40
- Класс защиты
- IP65
- Класс защиты
- IP63
- Класс защиты
- IP42 в соответствии с EN 60529
- Класс защиты
- IP40; IP44 при установке верхней крышки
- Диапазон измерения чувствительного элемента
- от -50 до 110 °C
- Чувствительный элемент
- NTC10k
- Выходной сигнал
- От 0 до 10 В (от 2 до 10 В)
- D, мм
- 20
- D, мм
- 33
- Масса, кг, не более
- 0,364 (1) 0,32 (2)
- Масса, кг, не более
- 0,13
- Масса, кг, не более
- 0,29
- Масса, кг, не более
- 0,45
- Масса, кг, не более
- 0,5
- L, мм
- 70
- L, мм
- 81
- L, мм
- 45
- Рабочая среда
- вода и водогликолевые смеси
- Рабочая среда
- Вода, чистые, маловязкие, невзрывоопасные, неагрессивные к материалам насоса жидкости без твердых и длинноволокнистых включений и примесей, содержащих минеральные масла, водные растворы гликолей концентрацией до 50%. При использовании циркуляционного насоса для перекачивания жидкостей с вязкостью более 1мм2/с (1 сСТ) при 20*С гидравлические характеристики насоса снижаются. Подбор насоса следует производить с учетом вязкости перекачиваемой жидкости.
- Рабочая среда
- вода, растворы гликоля до 50%
- Рабочая среда
- вода или 50% водный раствор гликоля
- Материал корпуса
- Чугун
- Материал корпуса
- латунь ЛС58-2
- Материал корпуса
- латунь CW602N
- B, мм
- 92 (1) 110 (2)
- B, мм
- 16,3
- H, мм
- 41,25 (1) 49 (2)
- H, мм
- 50
- Сброс
- Автоматический
- Особенности
- в комплекте пластиковые крепления для капиллярной трубки
- Диапазон настройки уставки,°C
- -30..+15, заводская уставка 7
- Тип дифференциала
- Настраиваемый
- Длина капиллярной трубки, м
- 6
- Тип наполнителя
- Парообразный
- Вес, кг
- 0,105
- Вес, кг
- 0,07
- Вес, кг
- 0,058
- A, мм
- 19
- A, мм
- ¾
- Рабочее давление, бар
- 40 (ГОСТ 356)
- Пробное давление, бар
- 1,5PN (ГОСТ 356)
- Исполнение
- латунный полнопроходной
- Исполнение
- латунный с пробкой
- Исполнение
- латунный
- Питающее напряжение, В
- 24 (от +10 до -15%; переменный или постоянный ток)
- Температура транспортировки и хранения, °С
- От −30 до +80
- Корпус
- ABS пластик
- Корпус
- Латунь EN 12165 CW617N
- Номинальный диаметр (DN), мм
- 20 (ГОСТ 28338)
- Номинальный диаметр (DN), мм
- 15
- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 10
- Номинальное давление (PN), бар
- 40
- Номинальное давление (PN), бар
- 25
- Максимально допустимый перепад давлений, бар
- 2
- Температура рабочей среды, °С
- -20..120
- Температура рабочей среды, °С
- -10 — 110
- Температура рабочей среды, °С
- от -10 до 110
- Температура рабочей среды, °С
- от -20 до +130
- Запорный элемент (шар, диск, золотник)
- Латунь EN 12165 CW617N
- Пропускная способность Kvs, м³/ч
- 28
- Пропускная способность Kvs, м³/ч
- 1,6
- Пропускная способность Kvs, м³/ч
- 7,9
- Пропускная способность Kvs, м³/ч
- 4
- Контактная группа
- SPDT
- Вес нетто, кг
- 2,6
- Напряжение питания
- 1х220 В, 50 Гц
- Герметичность затвора (объем протечки / класс герметичности)
- А по ГОСТ 9544-2015
- Герметичность затвора (объем протечки / класс герметичности)
- не более 1% потока
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Тип присоединения к трубопроводу
- Резьбовое (внутренняя резьба по ISO 7/1)
- Тип присоединения к трубопроводу
- внутренняя резьба по ISO 7/1, Rp ¾"
- Вид привода или регулирующего блока
- AMB-162R
- Уплотнение
- EPDM
- PH среды
- Мин. 7 , Макс 10
- Потребляемая мощность, Вт
- 5
- Частота тока, Гц
- 50/60
- Входной управляющий сигнал
- От 0 до 10 В (от 2 до 10 В)
- Максимальная температура теплоносителя, °C
- 110
- Относительная влажность окружающей среды, %
- 5-95, без выпадения конденсата
- Устройство защиты
- Нет
- Ручное позиционирование
- Механическое
- Присоединение к трубопроводу
- внутренняя резьба по UNI ISO 228/1
- Присоединение к трубопроводу
- внутренняя резьба по ISO228/1
- Размер присоединительной резьбы, дюймы
- 0,75
- Размер присоединительной резьбы, дюймы
- 1/2
- Максимальный момент затяжки при монтаже, Усилие- Нм
- 95
- Допустимая концентрация гликоля
- 0,5
- Материал штока
- латунь ЛС58-2 (1) латунь ЛС59 (2)
- Материал шара
- латунь ЛС58-2
- Уплотнение шара
- тефлон PTFE
- Материал гайки
- Коррозионностойкая Сталь 304
- Уплотнение штока
- EPDM
- ØD, мм
- 15
- Материал пружины
- нержавеющая сталь Aisi304
- Размер ячейки сетки, мм
- 0,5
- Минимальное давление открытия, бар
- 0,02
- Резьбовой патрубок
- латунь CW602N
- Материал шайбы
- пластмасса
- Затвор
- латунь CW602N
- Уплотнение затвора
- NBR
- S, мм
- 31
- Характеристика регулирования
- S- образная
- Рабочая температура окружающей среды, °С
- От -10 до + 50
- Длина погружной части датчика, мм
- 200
- Сальниковый блок
- Латунь EN 12165 CW617N
- Крутящий момент при PN, Нм
- 5
- Степень безопасности
- II в соответствии с EN 60730-1
- Время поворота, с/90°
- 60/120
- Угол поворота, °
- 90
- Дополнительный концевой выключатель
- нет
- Тип присоединения
- Резьба
- Крутящий момент, Н*м
- 10; для партий с датой производства до 01.05.2023 (18/23) - 6 нМ
- Длина (L), мм
- 70
- Электрическое подключение
- кабель
- Электрическое подключение
- Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм²
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- Управление
- Рукоятка
- Температура окружающей среды, °C
- -30°C ..+60°C
- Монтажная длина, мм
- 130
- Минимальная температура рабочей среды T min
- -20
- Максимальная температура рабочей среды T max
- 110
- Материал рабочего колеса
- Композит
- Мощность электродвигателя P1, Вт
- 120
- Класс изоляции (ГОСТ Р МЭК 60085-2011)
- H
- Степень защиты (ГОСТ 14254-2015)
- IP44
- Температура окружающей среды, oC
- 0...+40
- Температура транспортировки и хранения, oC
- -30...+55
- Средний срок службы, лет
- 10
- Вес брутто, кг
- 2,8
- Мощность скорость 1, Вт
- 55
- Мощность скорость 2, Вт
- 90
- Мощность скорость 3, Вт
- 120
- Ток скорость 1, А
- 0,26
- Ток скорость 2, А
- 0,42
- Ток скорость 3, А
- 0,58
- Габаритные размеры упаковки (ДхШхВ), мм
- 180х120х135
- Уровень звукового давления, dB(A)
- 45
- EAN (single-pack)
- 5702424649234
- EAN (single-pack)
- 4630266118834
- Точность
- ±1%
- Материал защитной гильзы
- нержавеющая сталь
- EAN13 (Single-pack)
- 4680580031715
- EAN (multi-pack)
- 4630266118926
- EAN (multi-pack)
- 5702424656348
- Количество (multi-pack)
- 18
- Количество (multi-pack)
- 12
- Дифференциал, °C
- 2..10, заводская уставка 2
- Подключение кабеля
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Dэф, мм
- 20
- Количество скоростей
- 3
- Направление подачи рабочей среды
- Проходной (одностороннее)
- Герметичность затвора по ГОСТ 9544
- Класс А (Отсутствие видимых утечек в течение времени испытания)
- Клапаны с которыми комбинируется электропривод
- HFE-3R (Ду20-100) HRB-3R; AMZ-112/3R
- Максимальная допустимая электрическая нагрузка на контактную группу
- 125VAC, 15A; 250VAC, 8A; 24VDC, 8A
- Концевой выключатель
- нет
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Письмо о замене
Письмо о замене
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
Товары серии
Сортировать по:
Название и артикул | Масса нетто, кг | Напряжение питания, В | Потребляемая мощность, ВА | RTC - часы реального времени | Диапазон допустимого напряжения | |||
|---|---|---|---|---|---|---|---|---|
Ридан контроллер ECL-3R AHU | 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 119 634.50 Регулярные поставки | ||||||||
Ридан комплект для вентиляционных установок ДУ15-15 (1,0) с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 64 713.95 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ20-15 (1,63) с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 65 071.60 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ20-15 (2,5) с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 65 071.60 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ25-20 (4) с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 66 703.45 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ25-20 (6,3) с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 70 551.35 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ32-25 с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 73 406.80 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ32-32 с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 99 947.65 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ40-40 с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 152 013.90 Заказная позиция | ||||||||
Ридан комплект для вентиляционных установок ДУ50-50 с контроллером ECL-3R AHU | 0,62, 0.3 | 24V DC | 5 | Резервное питание от встроенного аккумулятора не менее 30 дней | 18-36 | |||
₽ 174 534.35 Заказная позиция | ||||||||
