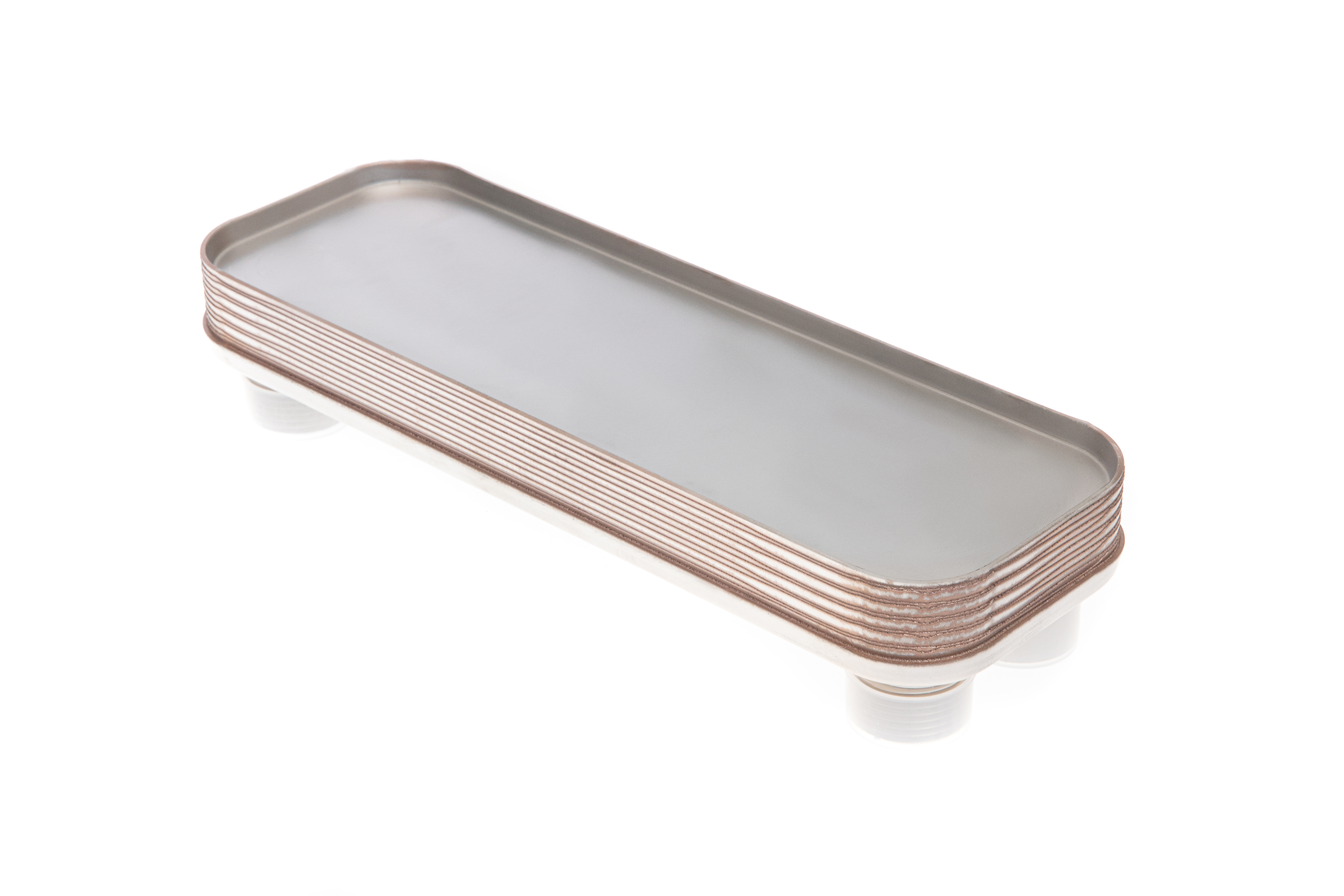

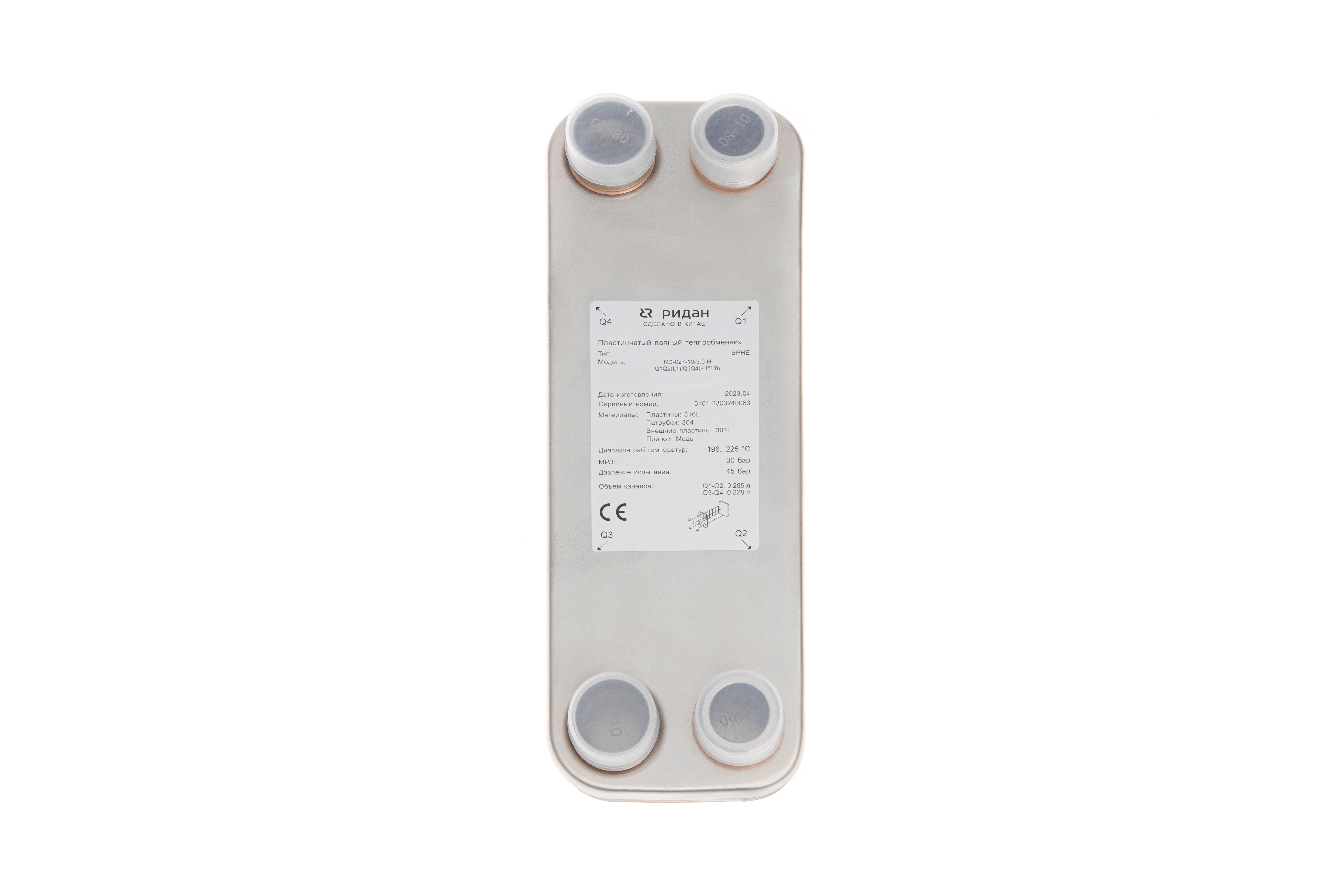

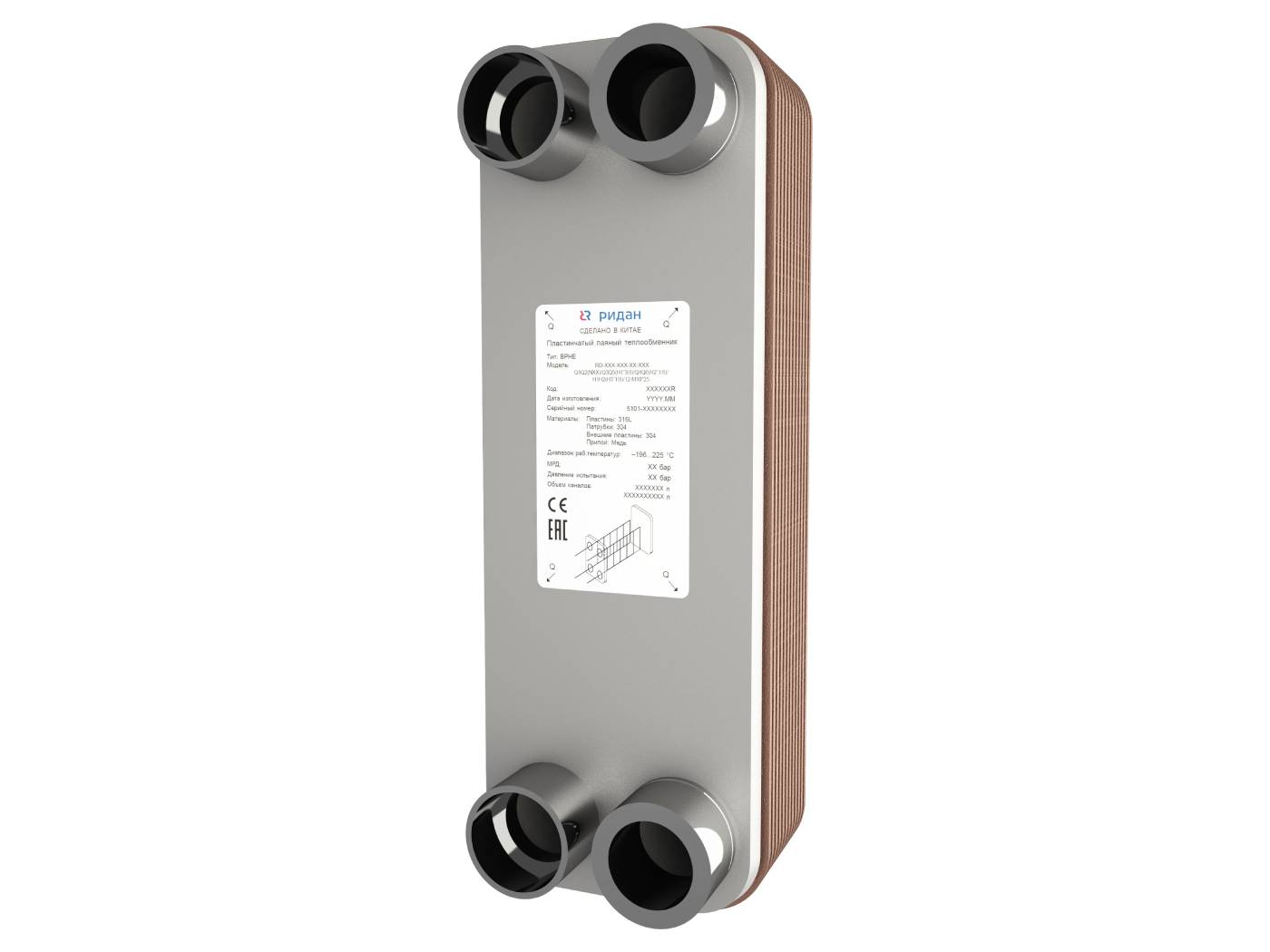

Ридан 111B0542R — Теплообменник пластинчатый паяный BPHE_RD-027-30-4,5-H-Q1Q2(L1")/Q3Q4(H1"1/8)
- Рабочее давление, бар
- 45
- Количество пластин
- 30
- Количество контуров
- один
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Рабочее давление, бар
- 45
- Количество пластин
- 30
- Количество контуров
- один
- Наличие дистрибьютора
- нет
Документы
Все документы- Модель
- RD-027-30-4,5-H
- Климатическое исполнение
- УХЛ 4
- Количество пластин
- 30
- Расчетное давление, бар
- 45
- Рабочее давление, бар
- 45
- Пробное давление, бар
- 67.5
- Тип рабочей среды
- ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
- Количество контуров
- один
- Наличие дистрибьютора
- нет
- Масса теплообменника (нетто), кг
- 4,58
- Вместимость канала Q1Q2, л
- 0,885
- Вместимость канала Q3Q4, л
- 0,798
- Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- L1''
- Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- L1''
- Габаритные размеры (ВхШхГ), мм
- 310x111x79
- Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''1/8
- Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''1/8
- Диапазон рабочих температур среды/стенки
- от-196 до+225C
- Группы сред согласно ТР ТС 032
- Газы и жидкости 1 и 2 группы опасности
- A,мм
- 79
