Теплообменник НН№100 ДУ 200 222-310 пластин 1,6 МПа

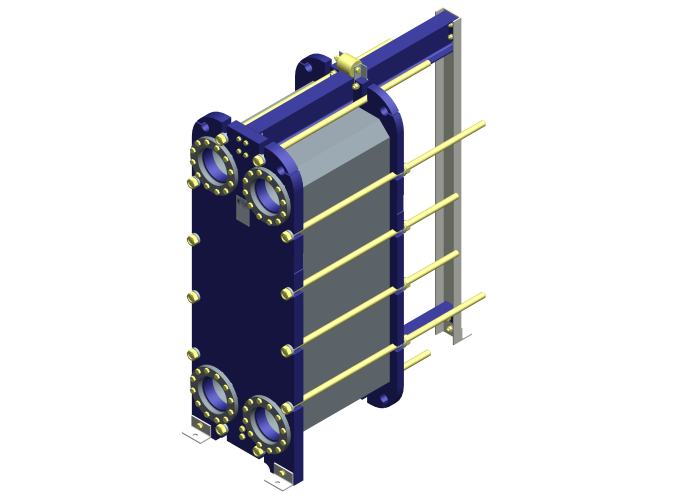

Теплообменник Ридан НН№100 на раме №5 — это мощный разборный пластинчатый аппарат с присоединительным диаметром Ду 200 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Предназначен для комплектации крупными пакетами пластин от 222 до 310 штук, что позволяет достигать площади теплообмена до 323,09 м².
- № рамы
- 5
- Количество пластин
- 222-310
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 222-310
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6
- Габаритные размеры (ШхВхГ), мм
- 770х2194х2235
- Макс. масса, кг
- 3260
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется пакетом пластин в диапазоне от 222 до 310 штук, обеспечивая эффективную площадь теплообмена до 323,09 м². Данная конфигурация оптимальна для высокопроизводительных систем.
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).

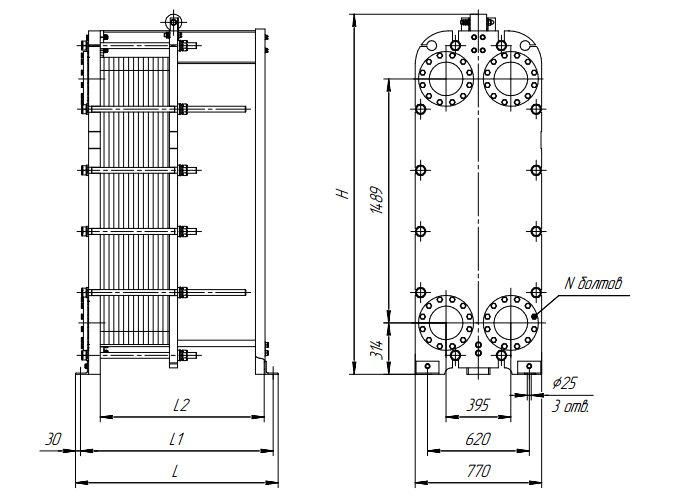

- Конструктивные особенности: Модель характеризуется габаритными размерами 770×2194×2235 мм и массой 3260 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock представляет собой клипсу без ушка, принцип фиксации которой основан на защёлкивании: клипса вставляется в паз на поверхности пластины и надёжно фиксируется до щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 5
- Количество пластин
- 222-310
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х2194х2235
- Макс. масса, кг
- 3260
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 12
- Параметры теплообмена: Аппарат комплектуется пакетом пластин в диапазоне от 222 до 310 штук, обеспечивая эффективную площадь теплообмена до 323,09 м². Данная конфигурация оптимальна для высокопроизводительных систем.
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель характеризуется габаритными размерами 770×2194×2235 мм и массой 3260 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock представляет собой клипсу без ушка, принцип фиксации которой основан на защёлкивании: клипса вставляется в паз на поверхности пластины и надёжно фиксируется до щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№100 ДУ 200 11-66 пластин 1,0 МПа | 1 | 11-66 | от -25 до +180 | 1,0 | 770х2194х825 | 1590 | ||
₽ 555 126.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 11-66 пластин 1,6 МПа | 1 | 11-66 | от -25 до +180 | 1,6 | 770х2194х835 | 1870 | ||
₽ 704 488.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,0 МПа | 2 | 67-132 | от -25 до +180 | 1,0 | 770х2194х1225 | 1920 | ||
₽ 905 039.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,6 МПа | 2 | 67-132 | от -25 до +180 | 1,6 | 770х2194х1235 | 2230 | ||
₽ 1 054 401.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,0 МПа | 3 | 133-185 | от -25 до +180 | 1,0 | 770х2194х1525 | 2200 | ||
₽ 1 317 339.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,6 МПа | 3 | 133-185 | от -25 до +180 | 1,6 | 770х2194х1535 | 2540 | ||
₽ 1 466 701.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,0 МПа | 4 | 186-221 | от -25 до +180 | 1,0 | 770х2194х1725 | 2390 | ||
₽ 1 637 258.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,6 МПа | 4 | 186-221 | от -25 до +180 | 1,6 | 770х2194х1735 | 2760 | ||
₽ 1 786 620.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,0 МПа | 5 | 222-310 | от -25 до +180 | 1,0 | 770х2194х2225 | 2820 | ||
₽ 1 879 309.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,6 МПа | 5 | 222-310 | от -25 до +180 | 1,6 | 770х2194х2235 | 3260 | ||
₽ 2 028 671.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,0 МПа | 6 | 311-400 | от -25 до +180 | 1,0 | 770х2194х2725 | 3270 | ||
₽ 2 479 228.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,6 МПа | 6 | 311-400 | от -25 до +180 | 1,6 | 770х2194х2735 | 3780 | ||
₽ 2 628 590.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,0 МПа | 7 | 401-490 | от -25 до +180 | 1,0 | 770х2194х3225 | 3730 | ||
₽ 3 081 106.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,6 МПа | 7 | 401-490 | от -25 до +180 | 1,6 | 770х2194х3235 | 4310 | ||
₽ 3 230 467.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,0 МПа | 8 | 491-668 | от -25 до +180 | 1,0 | 770х2294х4225 | 4680 | ||
₽ 3 711 350.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,6 МПа | 8 | 491-668 | 1,6 | 770х2194х4235 | 5380 | |||
₽ 3 860 713.00 Заказная позиция | ||||||||
