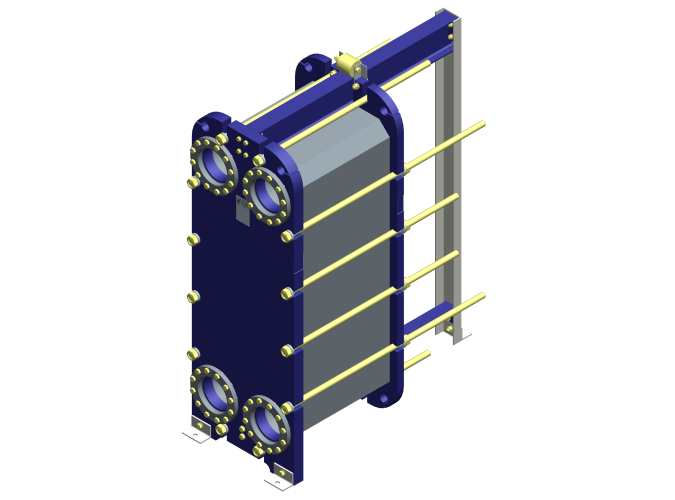

Теплообменник НН№100 ДУ 200 401-490 пластин 1,6 МПа
- Максимальная компоновка в серии: Аппарат на раме №7 является одним из наиболее производительных в линейке, позволяя устанавливать пакет из 401-490 пластин и достигать максимальной в серии площади теплообмена 511,91 м². Оборудование предназначено для применения в котельных и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).

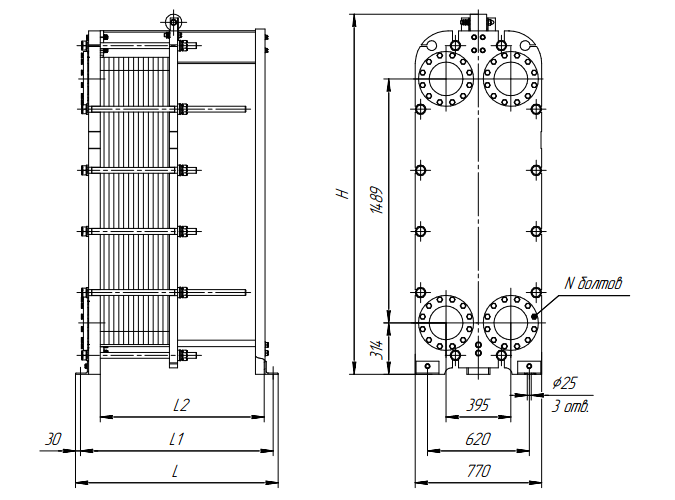

- Конструктивные особенности: Модель имеет габаритные размеры 770×2194×3235 мм и массу 4310 кг.
- Надежное уплотнение (SonderLock): Уплотнительные элементы устанавливаются в специальные профилированные углубления по контуру пластин и фиксируются зажимом (клипсой). Конструкция SonderLock представляет собой клипсу без ушка, принцип действия которой основан на защелкивании: клипса вставляется в паз на поверхности пластины и надежно фиксируется до характерного щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для снижения тепловых потерь.
от ₽ 3 230 467.00
Цена без НДС Заказная позиция
- № рамы
- 7
- Количество пластин
- 401-490
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 7
- Количество пластин
- 401-490
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6
- Габаритные размеры (ШхВхГ), мм
- 770х2194х3235
- Макс. масса, кг
- 4310
Обзор
Обзор- Максимальная компоновка в серии: Аппарат на раме №7 является одним из наиболее производительных в линейке, позволяя устанавливать пакет из 401-490 пластин и достигать максимальной в серии площади теплообмена 511,91 м². Оборудование предназначено для применения в котельных и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 770×2194×3235 мм и массу 4310 кг.
- Надежное уплотнение (SonderLock): Уплотнительные элементы устанавливаются в специальные профилированные углубления по контуру пластин и фиксируются зажимом (клипсой). Конструкция SonderLock представляет собой клипсу без ушка, принцип действия которой основан на защелкивании: клипса вставляется в паз на поверхности пластины и надежно фиксируется до характерного щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Рабочее давление, бар изб.
- до 25
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- № рамы
- 7
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 401-490
- Расчетное давление, МПа
- 1,6
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 770х2194х3235
- Макс. масса, кг
- 4310
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 12
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Максимальная компоновка в серии: Аппарат на раме №7 является одним из наиболее производительных в линейке, позволяя устанавливать пакет из 401-490 пластин и достигать максимальной в серии площади теплообмена 511,91 м². Оборудование предназначено для применения в котельных и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 770×2194×3235 мм и массу 4310 кг.
- Надежное уплотнение (SonderLock): Уплотнительные элементы устанавливаются в специальные профилированные углубления по контуру пластин и фиксируются зажимом (клипсой). Конструкция SonderLock представляет собой клипсу без ушка, принцип действия которой основан на защелкивании: клипса вставляется в паз на поверхности пластины и надежно фиксируется до характерного щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№100 ДУ 200 11-66 пластин 1,0 МПа | 1 | 11-66 | от -25 до +180 | 1,0 | 770х2194х825 | 1590 | ||
₽ 555 126.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 11-66 пластин 1,6 МПа | 1 | 11-66 | от -25 до +180 | 1,6 | 770х2194х835 | 1870 | ||
₽ 704 488.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,0 МПа | 2 | 67-132 | от -25 до +180 | 1,0 | 770х2194х1225 | 1920 | ||
₽ 905 039.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,6 МПа | 2 | 67-132 | от -25 до +180 | 1,6 | 770х2194х1235 | 2230 | ||
₽ 1 054 401.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,0 МПа | 3 | 133-185 | от -25 до +180 | 1,0 | 770х2194х1525 | 2200 | ||
₽ 1 317 339.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,6 МПа | 3 | 133-185 | от -25 до +180 | 1,6 | 770х2194х1535 | 2540 | ||
₽ 1 466 701.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,0 МПа | 4 | 186-221 | от -25 до +180 | 1,0 | 770х2194х1725 | 2390 | ||
₽ 1 637 258.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,6 МПа | 4 | 186-221 | от -25 до +180 | 1,6 | 770х2194х1735 | 2760 | ||
₽ 1 786 620.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,0 МПа | 5 | 222-310 | от -25 до +180 | 1,0 | 770х2194х2225 | 2820 | ||
₽ 1 879 309.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,6 МПа | 5 | 222-310 | от -25 до +180 | 1,6 | 770х2194х2235 | 3260 | ||
₽ 2 028 671.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,0 МПа | 6 | 311-400 | от -25 до +180 | 1,0 | 770х2194х2725 | 3270 | ||
₽ 2 479 228.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,6 МПа | 6 | 311-400 | от -25 до +180 | 1,6 | 770х2194х2735 | 3780 | ||
₽ 2 628 590.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,0 МПа | 7 | 401-490 | от -25 до +180 | 1,0 | 770х2194х3225 | 3730 | ||
₽ 3 081 106.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,6 МПа | 7 | 401-490 | от -25 до +180 | 1,6 | 770х2194х3235 | 4310 | ||
₽ 3 230 467.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,0 МПа | 8 | 491-668 | от -25 до +180 | 1,0 | 770х2294х4225 | 4680 | ||
₽ 3 711 350.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,6 МПа | 8 | 491-668 | 1,6 | 770х2194х4235 | 5380 | |||
₽ 3 860 713.00 Заказная позиция | ||||||||
