Теплообменник НН№100 ДУ 200 491-668 пластин 1,6 МПа

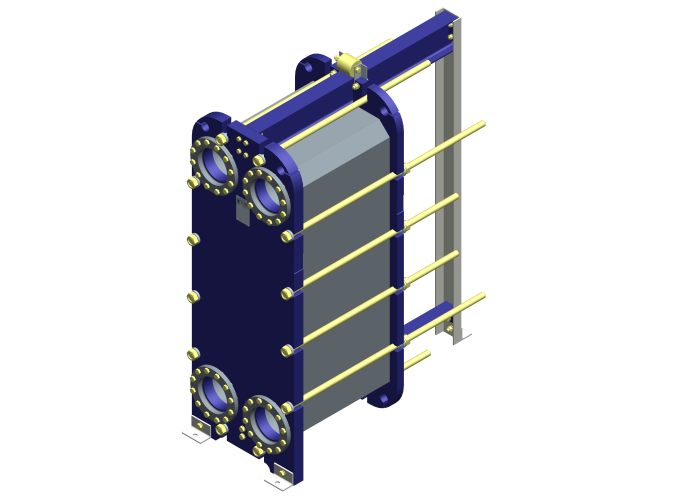

Теплообменник Ридан НН№100 на максимальной раме №8 — это самый мощный разборный пластинчатый аппарат в серии с присоединительным диаметром Ду 200 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Предлагает верхний предел компоновки — от 491 до 668 пластин и площадь теплообмена до 689,63 м².
- № рамы
- 8
- Количество пластин
- 491-668
- Температура рабочей среды, °С
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 8
- Количество пластин
- 491-668
- Температура рабочей среды, °С
- Расчетное давление, МПа
- 1,6

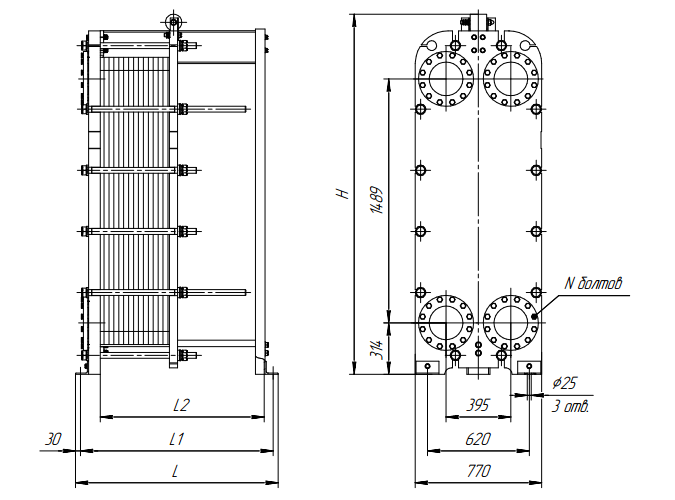

- Габаритные размеры (ШхВхГ), мм
- 770х2194х4235
- Макс. масса, кг
- 5380
Обзор
Обзор- Максимальная компоновка в серии: Аппарат на раме №8 является наиболее производительным решением в линейке, принимая пакет из 491-668 пластин и обеспечивая максимальную в серии площадь теплообмена 689,63 м². Оборудование предназначено для применения в производственных процессах, котельных установках и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точной адаптации к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 770х2194х4235 мм и массу 5380 кг.
- Надежное уплотнение (SonderLock): Уплотнительные элементы устанавливаются в специальные профилированные углубления по контуру пластин и фиксируются зажимом (клипсой). Конструкция SonderLock представляет собой клипсу без ушка, принцип действия которой основан на защелкивании: клипса вставляется в паз на поверхности пластины и надежно фиксируется до характерного щелчка.
- Дополнительные опции: Предусмотрена возможность оснащения аппарата теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 8
- Количество пластин
- 491-668
- Температура рабочей среды, °С
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х2194х4235
- Макс. масса, кг
- 5380
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 12
- Максимальная компоновка в серии: Аппарат на раме №8 является наиболее производительным решением в линейке, принимая пакет из 491-668 пластин и обеспечивая максимальную в серии площадь теплообмена 689,63 м². Оборудование предназначено для применения в производственных процессах, котельных установках и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точной адаптации к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 770х2194х4235 мм и массу 5380 кг.
- Надежное уплотнение (SonderLock): Уплотнительные элементы устанавливаются в специальные профилированные углубления по контуру пластин и фиксируются зажимом (клипсой). Конструкция SonderLock представляет собой клипсу без ушка, принцип действия которой основан на защелкивании: клипса вставляется в паз на поверхности пластины и надежно фиксируется до характерного щелчка.
- Дополнительные опции: Предусмотрена возможность оснащения аппарата теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№100 ДУ 200 11-66 пластин 1,0 МПа | 1 | 11-66 | от -25 до +180 | 1,0 | 770х2194х825 | 1590 | ||
₽ 555 126.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 11-66 пластин 1,6 МПа | 1 | 11-66 | от -25 до +180 | 1,6 | 770х2194х835 | 1870 | ||
₽ 704 488.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,0 МПа | 2 | 67-132 | от -25 до +180 | 1,0 | 770х2194х1225 | 1920 | ||
₽ 905 039.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 67-132 пластин 1,6 МПа | 2 | 67-132 | от -25 до +180 | 1,6 | 770х2194х1235 | 2230 | ||
₽ 1 054 401.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,0 МПа | 3 | 133-185 | от -25 до +180 | 1,0 | 770х2194х1525 | 2200 | ||
₽ 1 317 339.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 133-185 пластин 1,6 МПа | 3 | 133-185 | от -25 до +180 | 1,6 | 770х2194х1535 | 2540 | ||
₽ 1 466 701.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,0 МПа | 4 | 186-221 | от -25 до +180 | 1,0 | 770х2194х1725 | 2390 | ||
₽ 1 637 258.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 186-221 пластин 1,6 МПа | 4 | 186-221 | от -25 до +180 | 1,6 | 770х2194х1735 | 2760 | ||
₽ 1 786 620.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,0 МПа | 5 | 222-310 | от -25 до +180 | 1,0 | 770х2194х2225 | 2820 | ||
₽ 1 879 309.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 222-310 пластин 1,6 МПа | 5 | 222-310 | от -25 до +180 | 1,6 | 770х2194х2235 | 3260 | ||
₽ 2 028 671.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,0 МПа | 6 | 311-400 | от -25 до +180 | 1,0 | 770х2194х2725 | 3270 | ||
₽ 2 479 228.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 311-400 пластин 1,6 МПа | 6 | 311-400 | от -25 до +180 | 1,6 | 770х2194х2735 | 3780 | ||
₽ 2 628 590.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,0 МПа | 7 | 401-490 | от -25 до +180 | 1,0 | 770х2194х3225 | 3730 | ||
₽ 3 081 106.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 401-490 пластин 1,6 МПа | 7 | 401-490 | от -25 до +180 | 1,6 | 770х2194х3235 | 4310 | ||
₽ 3 230 467.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,0 МПа | 8 | 491-668 | от -25 до +180 | 1,0 | 770х2294х4225 | 4680 | ||
₽ 3 711 350.00 Заказная позиция | ||||||||
Теплообменник НН№100 ДУ 200 491-668 пластин 1,6 МПа | 8 | 491-668 | 1,6 | 770х2194х4235 | 5380 | |||
₽ 3 860 713.00 Заказная позиция | ||||||||
