Теплообменник НН№43 ДУ 200 126-215 пластин 1,6 МПа

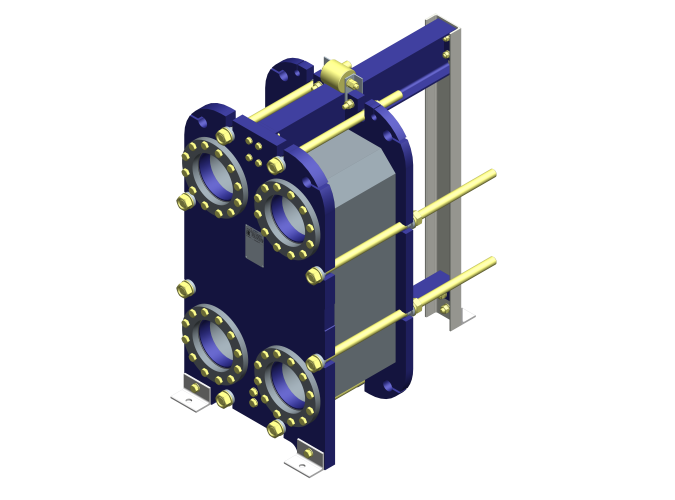

Теплообменник Ридан НН№43 на раме №3 — это производительный разборный пластинчатый аппарат с присоединительным диаметром Ду 200 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа.
от ₽ 1 407 617.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 126-215
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 126-215
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

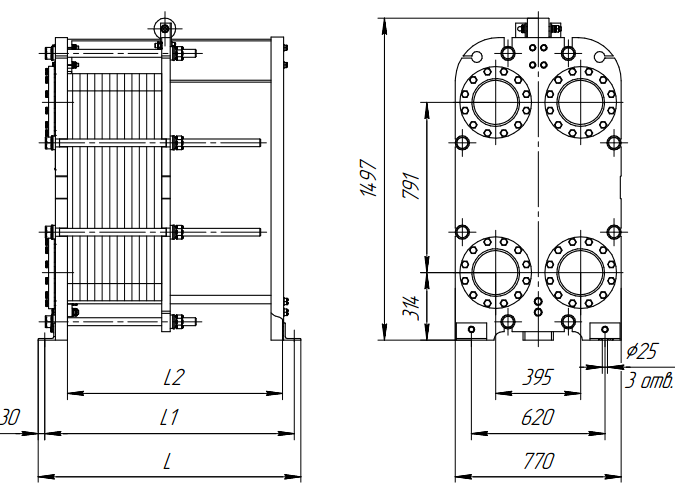

- Габаритные размеры (ШхВхГ), мм
- 770х1497х1735
- Макс. масса, кг
- 1910
Обзор
Обзор- Высокая производительность: Конструкция рамы №3 позволяет устанавливать пакет из 126-215 пластин, обеспечивая эффективную площадь теплообмена до 112,46 м². Данное решение оптимально для сложных технологических задач и систем с повышенными требованиями к теплопередаче.
- Вариативность каналов: Для точной адаптации оборудования к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL, а также их гибридные комбинации (TKTM, TMTL, TKTL), что позволяет оптимизировать характеристики теплообмена.
- Конструктивные особенности: Модель имеет габаритные размеры 770×1497×1735 мм и массу 1910 кг, что обеспечивает устойчивость и надежность конструкции при значительных тепловых нагрузках.
- Надежное уплотнение:
- Тип SonderLock: Современная система уплотнения демонстрирует повышенную надежность благодаря инновационному принципу фиксации. Уплотнительные элементы устанавливаются в специальные профилированные пазы по контуру пластин и закрепляются при помощи уникальной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация осуществляется по принципу защелкивания - при установке крепежный элемент точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка. Дополнительный уровень защиты обеспечивается уплотнительными элементами портов, расположенными на неподвижной плите, создавая двухконтурную систему герметизации.
- Дополнительные опции: Для повышения энергоэффективности предусмотрена возможность комплектации теплообменника теплоизоляцией, что способствует значительному снижению тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 3
- Количество пластин
- 126-215
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х1497х1735
- Макс. масса, кг
- 1910
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Высокая производительность: Конструкция рамы №3 позволяет устанавливать пакет из 126-215 пластин, обеспечивая эффективную площадь теплообмена до 112,46 м². Данное решение оптимально для сложных технологических задач и систем с повышенными требованиями к теплопередаче.
- Вариативность каналов: Для точной адаптации оборудования к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL, а также их гибридные комбинации (TKTM, TMTL, TKTL), что позволяет оптимизировать характеристики теплообмена.
- Конструктивные особенности: Модель имеет габаритные размеры 770×1497×1735 мм и массу 1910 кг, что обеспечивает устойчивость и надежность конструкции при значительных тепловых нагрузках.
- Надежное уплотнение:
- Тип SonderLock: Современная система уплотнения демонстрирует повышенную надежность благодаря инновационному принципу фиксации. Уплотнительные элементы устанавливаются в специальные профилированные пазы по контуру пластин и закрепляются при помощи уникальной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация осуществляется по принципу защелкивания - при установке крепежный элемент точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка. Дополнительный уровень защиты обеспечивается уплотнительными элементами портов, расположенными на неподвижной плите, создавая двухконтурную систему герметизации.
- Дополнительные опции: Для повышения энергоэффективности предусмотрена возможность комплектации теплообменника теплоизоляцией, что способствует значительному снижению тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№43 ДУ 200 11-55 пластин 1,0 МПа | 1 | 11-55 | от -25 до +180 | 1,0 | 770х1497х815 | 945 | ||
₽ 364 286.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 11-55 пластин 1,6 МПа | 1 | 11-55 | от -25 до +180 | 1,6 | 770х1497х835 | 1280 | ||
₽ 608 296.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 56-125 пластин 1,0 МПа | 2 | 56-125 | от -25 до +180 | 1,0 | 770х1497х1215 | 1180 | ||
₽ 674 226.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 56-125 пластин 1,6 МПа | 2 | 56-125 | от -25 до +180 | 1,6 | 770х1497х1235 | 1550 | ||
₽ 918 237.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 126-215 пластин 1,0 МПа | 3 | 126-215 | от -25 до +180 | 1,0 | 770х1497х1715 | 1490 | ||
₽ 1 163 607.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 126-215 пластин 1,6 МПа | 3 | 126-215 | от -25 до +180 | 1,6 | 770х1497х1735 | 1910 | ||
₽ 1 407 617.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 216-305 пластин 1,0 МПа | 4 | 216-305 | от -25 до +180 | 1,0 | 770х1497х2215 | 1800 | ||
₽ 1 807 074.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 216-305 пластин 1,6 МПа | 4 | 216-305 | от -25 до +180 | 1,6 | 770х1497х2235 | 2270 | ||
₽ 2 051 085.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 306-395 пластин 1,0 МПа | 5 | 306-395 | от -25 до +180 | 1,0 | 770х1497х2715 | 2110 | ||
₽ 2 427 131.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 306-395 пластин 1,6 МПа | 5 | 306-395 | от -25 до +180 | 1,6 | 770х1497х2735 | 2630 | ||
₽ 2 671 142.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 396-485 пластин 1,0 МПа | 6 | 396-485 | от -25 до +180 | 1,0 | 770х1497х3215 | 2420 | ||
₽ 3 071 431.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 396-485 пластин 1,6 МПа | 6 | 396-485 | от -25 до +180 | 1,6 | 770х1497х3235 | 2990 | ||
₽ 3 315 441.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 486-665 пластин 1,0 МПа | 7 | 486-665 | от -25 до +180 | 1,0 | 770х1497х4215 | 2520 | ||
₽ 3 768 025.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 486-665 пластин 1,6 МПа | 7 | 486-665 | от -25 до +180 | 1,6 | 770х1497х4235 | 3700 | ||
₽ 4 012 036.00 Заказная позиция | ||||||||
