Теплообменник НН№43 ДУ 200 306-395 пластин 1,0 МПа

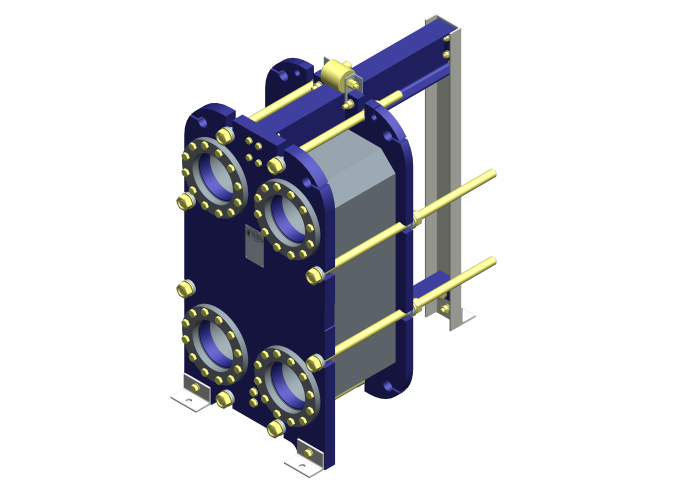

Высокопроизводительный теплообменник Ридан НН№43 на раме №5 (Ду 200 мм, 1,0 МПа). Аппарат большой мощности с количеством пластин от 306 до 395 и площадью теплообмена до 207,50 м².
от ₽ 2 427 131.00
Цена без НДС Заказная позиция
- № рамы
- 5
- Количество пластин
- 306-395
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 306-395
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

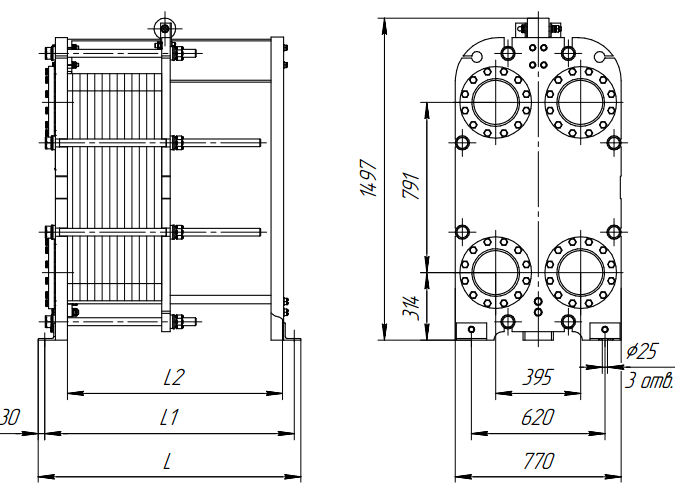

- Габаритные размеры (ШхВхГ), мм
- 770х1497х2715
- Макс. масса, кг
- 2110
Обзор
Обзор- Максимальная эффективность: Расширенная комплектация аппарата, включающая от 306 до 395 пластин, обеспечивает рекордную площадь теплообмена до 207,50 м². Данный показатель соответствует требованиям крупных котельных установок и центральных тепловых пунктов (ЦТП), позволяя использовать оборудование в высокопроизводительных системах теплоснабжения.
- Гибкость в настройке: Универсальность конструкции обеспечивается широким выбором типов каналов - ТК, ТМ, TL и их гибридных комбинаций. Такой подход позволяет осуществлять точную адаптацию теплообменника к рабочим параметрам теплоносителей и индивидуальным требованиям технологической системы, гарантируя оптимальные режимы работы оборудования.
- Надежное уплотнени е(SonderLock): Система SonderLock демонстрирует повышенные эксплуатационные характеристики благодаря усовершенствованной технологии монтажа. Уплотнительные элементы устанавливаются в специальные профилированные пазы, расположенные по всему контуру пластин, с последующей фиксацией при помощи инновационной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация реализована по принципу защелкивания. В процессе установки клипса точно позиционируется в пазу пластины и надежно закрепляется до слышимого щелчка, что обеспечивает визуальный и тактильный контроль качества монтажа. Дополнительный уровень защиты от протечек создается за счет применения специальных уплотнений портов, размещенных на неподвижной плите аппарата, формируя тем самым двухконтурную систему герметизации.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 5
- Количество пластин
- 306-395
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х1497х2715
- Макс. масса, кг
- 2110
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Максимальная эффективность: Расширенная комплектация аппарата, включающая от 306 до 395 пластин, обеспечивает рекордную площадь теплообмена до 207,50 м². Данный показатель соответствует требованиям крупных котельных установок и центральных тепловых пунктов (ЦТП), позволяя использовать оборудование в высокопроизводительных системах теплоснабжения.
- Гибкость в настройке: Универсальность конструкции обеспечивается широким выбором типов каналов - ТК, ТМ, TL и их гибридных комбинаций. Такой подход позволяет осуществлять точную адаптацию теплообменника к рабочим параметрам теплоносителей и индивидуальным требованиям технологической системы, гарантируя оптимальные режимы работы оборудования.
- Надежное уплотнени е(SonderLock): Система SonderLock демонстрирует повышенные эксплуатационные характеристики благодаря усовершенствованной технологии монтажа. Уплотнительные элементы устанавливаются в специальные профилированные пазы, расположенные по всему контуру пластин, с последующей фиксацией при помощи инновационной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация реализована по принципу защелкивания. В процессе установки клипса точно позиционируется в пазу пластины и надежно закрепляется до слышимого щелчка, что обеспечивает визуальный и тактильный контроль качества монтажа. Дополнительный уровень защиты от протечек создается за счет применения специальных уплотнений портов, размещенных на неподвижной плите аппарата, формируя тем самым двухконтурную систему герметизации.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№43 ДУ 200 11-55 пластин 1,0 МПа | 1 | 11-55 | от -25 до +180 | 1,0 | 770х1497х815 | 945 | ||
₽ 364 286.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 11-55 пластин 1,6 МПа | 1 | 11-55 | от -25 до +180 | 1,6 | 770х1497х835 | 1280 | ||
₽ 608 296.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 56-125 пластин 1,0 МПа | 2 | 56-125 | от -25 до +180 | 1,0 | 770х1497х1215 | 1180 | ||
₽ 674 226.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 56-125 пластин 1,6 МПа | 2 | 56-125 | от -25 до +180 | 1,6 | 770х1497х1235 | 1550 | ||
₽ 918 237.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 126-215 пластин 1,0 МПа | 3 | 126-215 | от -25 до +180 | 1,0 | 770х1497х1715 | 1490 | ||
₽ 1 163 607.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 126-215 пластин 1,6 МПа | 3 | 126-215 | от -25 до +180 | 1,6 | 770х1497х1735 | 1910 | ||
₽ 1 407 617.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 216-305 пластин 1,0 МПа | 4 | 216-305 | от -25 до +180 | 1,0 | 770х1497х2215 | 1800 | ||
₽ 1 807 074.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 216-305 пластин 1,6 МПа | 4 | 216-305 | от -25 до +180 | 1,6 | 770х1497х2235 | 2270 | ||
₽ 2 051 085.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 306-395 пластин 1,0 МПа | 5 | 306-395 | от -25 до +180 | 1,0 | 770х1497х2715 | 2110 | ||
₽ 2 427 131.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 306-395 пластин 1,6 МПа | 5 | 306-395 | от -25 до +180 | 1,6 | 770х1497х2735 | 2630 | ||
₽ 2 671 142.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 396-485 пластин 1,0 МПа | 6 | 396-485 | от -25 до +180 | 1,0 | 770х1497х3215 | 2420 | ||
₽ 3 071 431.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 396-485 пластин 1,6 МПа | 6 | 396-485 | от -25 до +180 | 1,6 | 770х1497х3235 | 2990 | ||
₽ 3 315 441.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 486-665 пластин 1,0 МПа | 7 | 486-665 | от -25 до +180 | 1,0 | 770х1497х4215 | 2520 | ||
₽ 3 768 025.00 Заказная позиция | ||||||||
Теплообменник НН№43 ДУ 200 486-665 пластин 1,6 МПа | 7 | 486-665 | от -25 до +180 | 1,6 | 770х1497х4235 | 3700 | ||
₽ 4 012 036.00 Заказная позиция | ||||||||
