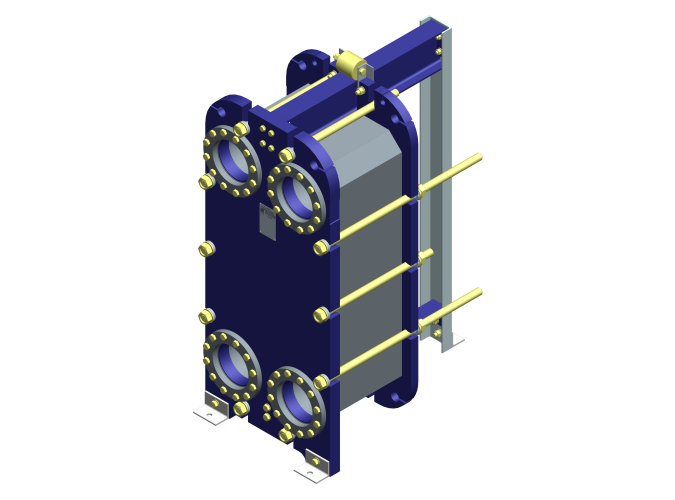

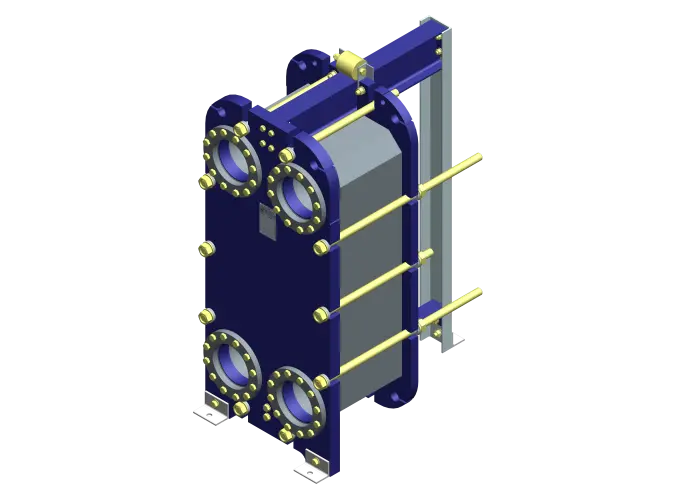

Теплообменник НН№65 ДУ 200 121-210 пластин 1,0 МПа
Теплообменник Ридан НН№65 на раме №3 с присоединением Ду 200 мм. Аппарат предназначен для работы под давлением 1,0 МПа и комплектуется 121-210 пластинами, обеспечивая площадь теплообмена до 146,22 м².
от ₽ 1 198 973.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 121-210
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 121-210
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

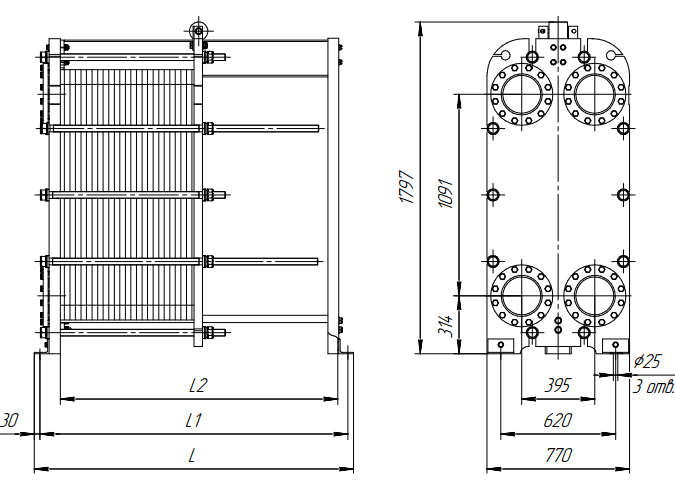

- Габаритные размеры (ШхВхГ), мм
- 770х1797х1725
- Макс. масса, кг
- 1900
Обзор
Обзор- Высокая тепловая мощность: Использование расширенного пакета пластин (от 121 до 210 штук) позволяет аппарату достигать площади теплообмена 146,22 м², что делает его применимым для решения энергоемких задач.
- Типы каналов: Для точного подбора теплообменника в соответствии с параметрами системы доступны пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL).
- Надежное уплотнение:
- Тип SonderLock: Уплотнительный элемент устанавливается в специальные профилированные углубления по контуру пластины и фиксируется зажимом (клипсой). SonderLock — это клипса, не имеющая ушка, принцип фиксации которой основан на защелкивании: клипса вставляется в паз на корпусе пластины и надежно закрепляется до щелчка.
Дополнительную герметичность конструкции обеспечивают уплотнения портов, расположенные на неподвижной плите. - Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для минимизации тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 3
- Количество пластин
- 121-210
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х1797х1725
- Макс. масса, кг
- 1900
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Высокая тепловая мощность: Использование расширенного пакета пластин (от 121 до 210 штук) позволяет аппарату достигать площади теплообмена 146,22 м², что делает его применимым для решения энергоемких задач.
- Типы каналов: Для точного подбора теплообменника в соответствии с параметрами системы доступны пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL).
- Надежное уплотнение:
- Тип SonderLock: Уплотнительный элемент устанавливается в специальные профилированные углубления по контуру пластины и фиксируется зажимом (клипсой). SonderLock — это клипса, не имеющая ушка, принцип фиксации которой основан на защелкивании: клипса вставляется в паз на корпусе пластины и надежно закрепляется до щелчка.
Дополнительную герметичность конструкции обеспечивают уплотнения портов, расположенные на неподвижной плите. - Дополнительные опции: Предусмотрена возможность комплектации аппарата теплоизоляцией для минимизации тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№65 ДУ 200 11-50 пластин 1,0 МПа | 1 | 11-50 | от -25 до +180 | 1,0 | 770х1797х825 | 1230 | ||
₽ 497 713.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 11-50 пластин 1,6 МПа | 1 | 11-50 | от -25 до +180 | 1,6 | 770х1797х835 | 1550 | ||
₽ 631 636.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 51-120 пластин 1,0 МПа | 2 | 51-120 | от -25 до +180 | 1,0 | 770х1797х1225 | 1520 | ||
₽ 750 490.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 51-120 пластин 1,6 МПа | 2 | 51-120 | от -25 до +180 | 1,6 | 770х1797х1235 | 1900 | ||
₽ 887 191.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 121-210 пластин 1,0 МПа | 3 | 121-210 | от -25 до +180 | 1,0 | 770х1797х1725 | 1900 | ||
₽ 1 198 973.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 121-210 пластин 1,6 МПа | 3 | 121-210 | от -25 до +180 | 1,6 | 770х1797х1735 | 2340 | ||
₽ 1 338 365.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 211-300 пластин 1,0 МПа | 4 | 211-300 | от -25 до +180 | 1,0 | 770х1797х2225 | 2280 | ||
₽ 1 788 926.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 211-300 пластин 1,6 МПа | 4 | 211-300 | от -25 до +180 | 1,6 | 770х1797х2235 | 2800 | ||
₽ 1 929 811.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 301-390 пластин 1,0 МПа | 5 | 301-390 | от -25 до +180 | 1,0 | 770х1797х2725 | 2670 | ||
₽ 2 357 332.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 301-390 пластин 1,6 МПа | 5 | 301-390 | от -25 до +180 | 1,6 | 770х1797х2735 | 3260 | ||
₽ 2 507 259.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 391-480 пластин 1,0 МПа | 6 | 391-480 | от -25 до +180 | 1,0 | 770х1797х3225 | 3050 | ||
₽ 2 949 048.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 391-480 пластин 1,6 МПа | 6 | 391-480 | от -25 до +180 | 1,6 | 770х1797х3235 | 2720 | ||
₽ 3 102 572.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 481-660 пластин 1,0 МПа | 7 | 481-660 | от -25 до +180 | 1,0 | 770х1797х4225 | 3810 | ||
₽ 3 593 059.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 481-660 пластин 1,6 МПа | 7 | 481-660 | от -25 до +180 | 1,6 | 770х1797х4235 | 4610 | ||
₽ 3 749 638.00 Заказная позиция | ||||||||
