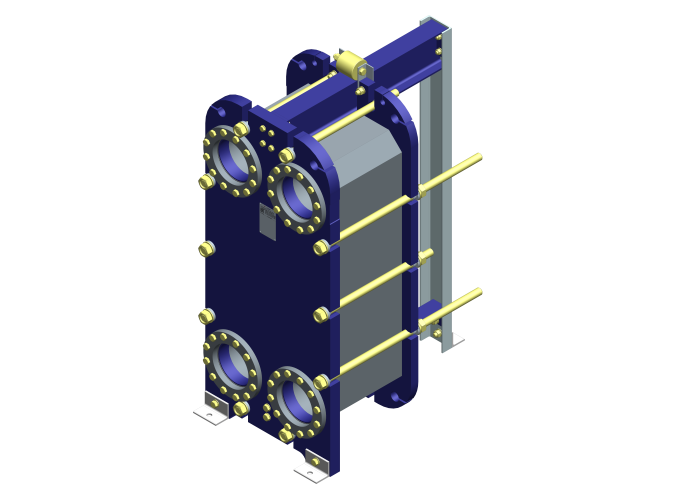

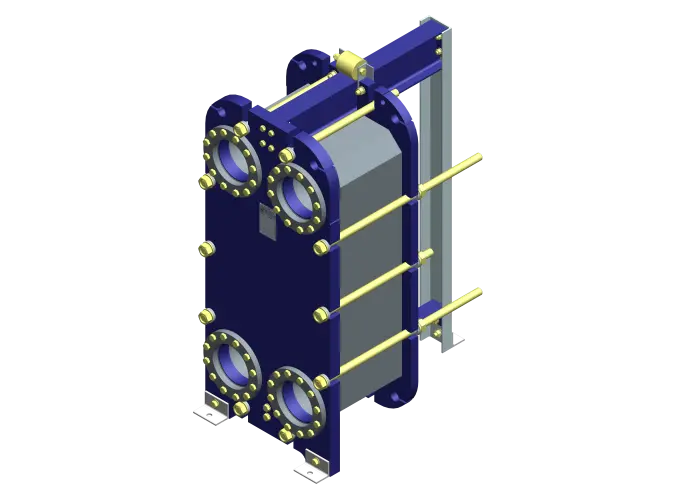

Теплообменник НН№65 ДУ 200 391-480 пластин 1,0 МПа
Теплообменник Ридан НН№65 на раме №6 — это аппарат максимальной мощности в линейке с присоединением Ду 200 мм для давления 1,0 МПа. Комплектуется 391-480 пластинами, обеспечивая площадь теплообмена до 336,03 м².
от ₽ 2 949 048.00
Цена без НДС Заказная позиция
- № рамы
- 6
- Количество пластин
- 391-480
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 6
- Количество пластин
- 391-480
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

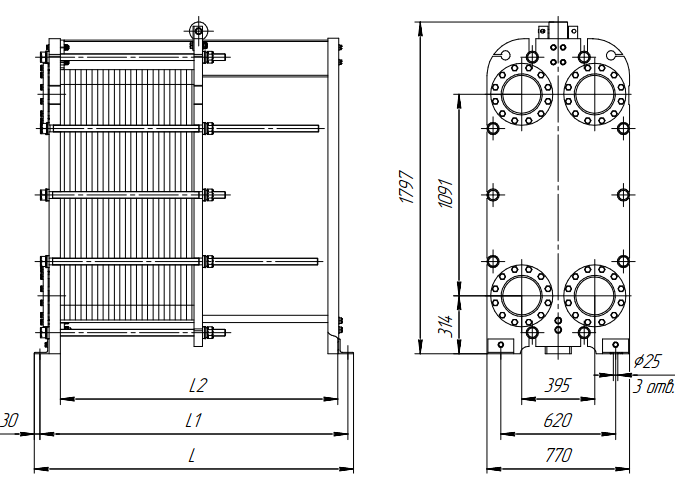

- Габаритные размеры (ШхВхГ), мм
- 770х1797х3225
- Макс. масса, кг
- 3050
Обзор
Обзор- Параметры теплообмена: Аппарат оснащается самым большим в серии пакетом пластин, который составляет от 393 до 485 штук. Данное решение позволяет достигать максимальной площади теплообмена величиной 336,03 м².
- Типы каналов: Наличие полного ассортимента типов каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL) обеспечивает возможность подбора наиболее эффективной конфигурации теплообменника в строгом соответствии с параметрами системы.
- Надежное уплотнение (SonderLock): Монтаж уплотнения осуществляется путем его установки в специальные углубления по контуру пластин. Фиксация производится зажимом (клипсой) системы SonderLock, не имеющей ушка. Принцип фиксации основан на защёлкивании: клипса вставляется в паз на корпусе пластины и надёжно закрепляется до audible щелчка. Дополнительный уровень герметичности обеспечивается за счёт уплотнений портов, расположенных на неподвижной плите.
- Дополнительные опции: В стандартную или специальную поставку может быть включена теплоизоляция для снижения эксплуатационных тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 6
- Количество пластин
- 391-480
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 770х1797х3225
- Макс. масса, кг
- 3050
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат оснащается самым большим в серии пакетом пластин, который составляет от 393 до 485 штук. Данное решение позволяет достигать максимальной площади теплообмена величиной 336,03 м².
- Типы каналов: Наличие полного ассортимента типов каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL) обеспечивает возможность подбора наиболее эффективной конфигурации теплообменника в строгом соответствии с параметрами системы.
- Надежное уплотнение (SonderLock): Монтаж уплотнения осуществляется путем его установки в специальные углубления по контуру пластин. Фиксация производится зажимом (клипсой) системы SonderLock, не имеющей ушка. Принцип фиксации основан на защёлкивании: клипса вставляется в паз на корпусе пластины и надёжно закрепляется до audible щелчка. Дополнительный уровень герметичности обеспечивается за счёт уплотнений портов, расположенных на неподвижной плите.
- Дополнительные опции: В стандартную или специальную поставку может быть включена теплоизоляция для снижения эксплуатационных тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№65 ДУ 200 11-50 пластин 1,0 МПа | 1 | 11-50 | от -25 до +180 | 1,0 | 770х1797х825 | 1230 | ||
₽ 497 713.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 11-50 пластин 1,6 МПа | 1 | 11-50 | от -25 до +180 | 1,6 | 770х1797х835 | 1550 | ||
₽ 631 636.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 51-120 пластин 1,0 МПа | 2 | 51-120 | от -25 до +180 | 1,0 | 770х1797х1225 | 1520 | ||
₽ 750 490.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 51-120 пластин 1,6 МПа | 2 | 51-120 | от -25 до +180 | 1,6 | 770х1797х1235 | 1900 | ||
₽ 887 191.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 121-210 пластин 1,0 МПа | 3 | 121-210 | от -25 до +180 | 1,0 | 770х1797х1725 | 1900 | ||
₽ 1 198 973.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 121-210 пластин 1,6 МПа | 3 | 121-210 | от -25 до +180 | 1,6 | 770х1797х1735 | 2340 | ||
₽ 1 338 365.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 211-300 пластин 1,0 МПа | 4 | 211-300 | от -25 до +180 | 1,0 | 770х1797х2225 | 2280 | ||
₽ 1 788 926.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 211-300 пластин 1,6 МПа | 4 | 211-300 | от -25 до +180 | 1,6 | 770х1797х2235 | 2800 | ||
₽ 1 929 811.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 301-390 пластин 1,0 МПа | 5 | 301-390 | от -25 до +180 | 1,0 | 770х1797х2725 | 2670 | ||
₽ 2 357 332.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 301-390 пластин 1,6 МПа | 5 | 301-390 | от -25 до +180 | 1,6 | 770х1797х2735 | 3260 | ||
₽ 2 507 259.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 391-480 пластин 1,0 МПа | 6 | 391-480 | от -25 до +180 | 1,0 | 770х1797х3225 | 3050 | ||
₽ 2 949 048.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 391-480 пластин 1,6 МПа | 6 | 391-480 | от -25 до +180 | 1,6 | 770х1797х3235 | 2720 | ||
₽ 3 102 572.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 481-660 пластин 1,0 МПа | 7 | 481-660 | от -25 до +180 | 1,0 | 770х1797х4225 | 3810 | ||
₽ 3 593 059.00 Заказная позиция | ||||||||
Теплообменник НН№65 ДУ 200 481-660 пластин 1,6 МПа | 7 | 481-660 | от -25 до +180 | 1,6 | 770х1797х4235 | 4610 | ||
₽ 3 749 638.00 Заказная позиция | ||||||||
