Центральные тепловые пункты: проектирование, монтаж, основные функции и техническое обслуживание
Центральный тепловой пункт (ЦТП) — один из объектов энергетической инфраструктуры, предназначен для централизованного производства, распределения тепловой энергии и обеспечения теплом зданий, объектов промышленных предприятий и жилых комплексов в небольших районах, городах и поселках.
Основное отличие центрального теплового пункт (ЦТП) от индивидуального теплового пункта (ИТП) заключается в том, что ЦТП обслуживает несколько зданий, микрорайон, в то время, как ИТП чаще всего только одно здание.

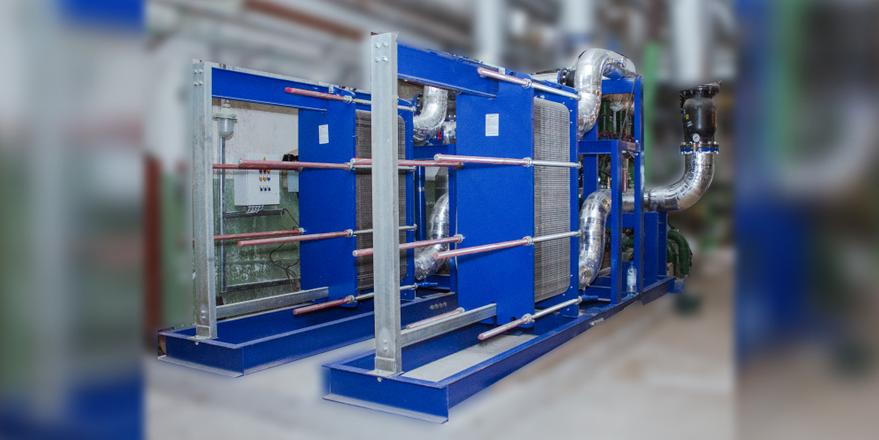

Состав ЦТП
Состав ЦТП индивидуален, он зависит от требуемой производительности, площади объекта, схемы существующего теплоснабжения, а также технических условий эксплуатации.
В стандартную комплектацию теплового пункта входит:
- насосное оборудование;
- теплообменник;
- регуляторы давления и температуры;
- очистные фильтры, краны и иная арматура;
- узел учёта тепловой энергии;
- контрольно-измерительные приборы (КИП) ;
- автоматическая система управления.
Важно отметить, что каждый тепловой пункт полностью автоматизирован, что способствует сведению к минимуму эксплуатационных затрат.
Функции ЦТП
Основная задача ЦТП — прием, подготовка и распределение теплоносителя, обычно горячей воды или пара, по тепловым сетям. Функционирование теплового пункта представляет из себя целый комплекс взаимосвязанных процессов, обеспечивающих надежную и эффективную работу системы теплоснабжения.
Ключевые задачи центрального теплового пункта включают в себя:
- распределение и контроль теплоносителя;
- настройку и поддержание рабочих характеристик (давление, температура);
- управление расходом теплоносителя;
- защиту теплосетей от критических ситуаций (превышение норм основных показателей);
- прекращение подачи теплоносителя ( при необходимости).
Проектирование ЦТП
Проектирование ЦТП один из важнейших этапов, оказывающий значительное влияние на эффективность работы теплового пункта. В процессе реализации проекта прорабатывается конфигурация всего оборудования, его основные функции, а также планы по техническому обслуживанию.
На начальном этапе, для получения корректных расчетов необходимо провести детальный сбор данных:
- действующие условия подключения к тепловым сетям;
- согласованные паспорта систем теплопотребления;
- согласованное техническое задание на проектирование;
- план помещения для размещения ЦТП;
- диаметры и привязки ввода в помещение ЦТП;
- информация о иных инженерных системах.
Для упрощения проектирования ЦТП специалистами Ридан разработаны расчетные программы, при помощи которых можно быстро осуществлять подбор теплового оборудования под заданные технические параметры. Как пример, расчетная программа для подбора теплообменников HEX Design позволяет подобрать теплообменник на необходимые параметры за пару минут.
После разработки, согласно техническим условиям и условиям на присоединение к тепловым сетям, проектная документация передается на согласование в Теплоснабжающую организацию, а при необходимости, в Главгосэкспертизу России, органы Ростехнадзора.
Монтаж ЦТП
Центральный тепловой пункт устанавливают в отдельно стоящем сооружении, которое должно полностью соответствовать всем стандартам безопасности. Специалисты, занимающиеся монтажом, опираются на проектную документацию и пояснительную записку, содержащую всю необходимую информацию.
Важно подчеркнуть, что при установке необходимо соблюсти последовательность оборудования узлов:
- вода;
- учет;
- регулирование давления;
- подключение горячего водоснабжения;
- подпитка;
- система отопления;
- диспетчеризация и автоматика.
Пуско-наладочные работы завершают процесс установки ЦТП.
Ввод в эксплуатацию ЦТП
После завершения монтажа тепловой пункт должен пройти обязательные гидравлические испытания.
Испытания (опрессовка) проводится водой с температурой не ниже + 5° С. Трубопроводы и их детали должны подвергаться гидравлическому испытанию пробным давлением, равным 1,25 рабочего давления, но не меньше 1,57 МПа (16 кгс/см2) для подающих труб и 1,18 МПа (12 кгс/см2) для обратных. Максимальная величина пробного давления устанавливается расчетом на прочность по нормативно-технической документации, согласованной с Госгортехнадзором России.
Режимы работы ЦТП
По режиму работы центральные тепловые пункты делятся на два типа: зависимые и независимые. Способ присоединения определяется на основании технико-экономического обоснования или в соответствии с заданием на проектирование, с учетом гидравлического режима работы и температурного графика тепловых сетей и зданий.
Техническое обслуживание
Техническое обслуживание ЦТП производится в соответствии с регламентом, который определяет частоту мероприятий и перечень работ.
Ежедневное обслуживание подразумевает под собой осмотр оборудования и узлов с целью выявления неисправностей. Проверку проходит система отопления и ГВС, проверяется положение запорной арматуры, герметичность системы.
Еженедельное обслуживание включает проверку приборов автоматического контроля, сигнальных ламп, работы автоматики, резервного питания, подшипников и запорно-регулирующей арматуры, а также насосного оборудования. Проводят очистку оборудования от подтёков масла, пыли и прочих загрязнений.
Ежемесячное обслуживание предполагает проверку посредством имитации аварийных режимов работы: насосное оборудование и крепление насосов, состояния электродвигателей, контакторов, магнитных пускателей и предохранителей. Кроме того, проверяют герметичность всех трубопроводов и соединений, устраняют протечки, продувают манометры.
Ежегодное обслуживание включает осмотр и диагностику всего оборудования , а также проверку электропроводки, предохранителей, изоляции и заземления.
Обращаем внимание, что перечень работ для каждого вида может отличаться в зависимости от типа теплового пункта и установленного в нём оборудования.
Для получения консультации по подбору оборудования и расчету технических решений под Ваш проект, а также по другим возникающим вопросам обращайтесь к представителям Ридан в Вашем регионе либо воспользуйтесь формой обратной связи на сайте.
