AQT клапан DN 25, без изм. нип.
Письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог

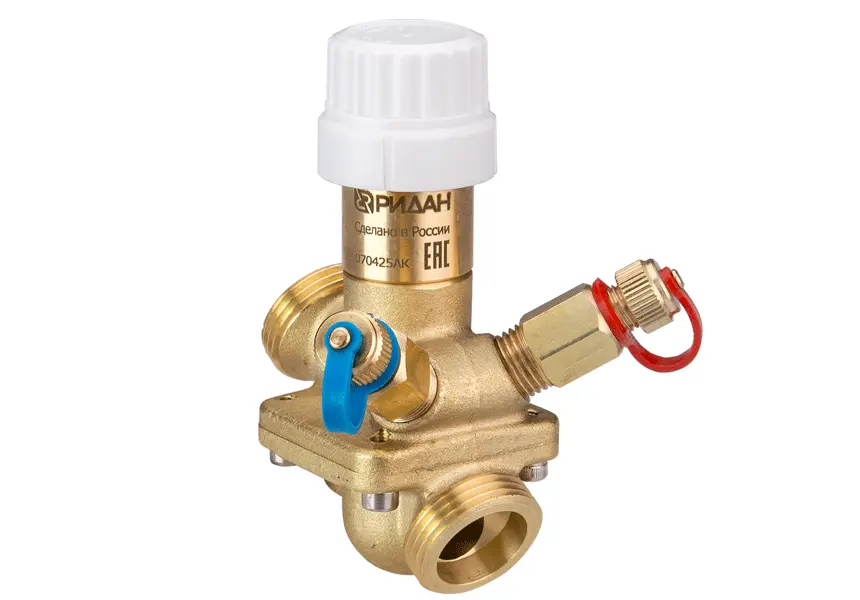

Ридан AQT-R 003Z1804R DN25 — комбинированный балансировочный клапан, без ниппелей, наружная резьба G1 1/4
Скачать письмо о замене- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 20
- Температура рабочей среды, °С: 130
- G, дюим: 1 1/4
- Номинальный расход при настройке 100%, м³/ч: 2,16
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 120
- Максимально допустимый перепад давлений, бар
- 4
- Номинальный диаметр (DN), мм
- 25
- Диапазон настройки расхода, %
- 20-110
- Максимальный расход, м^3/ч
- 1,87
- Номинальный расход при настройке 100%, м³/ч
- 1,7
- Минимальный перепад требуемый для работы клапана, бар
- 0,2
Документы
Все документы- Номинальное давление (PN), бар
- 16
- Рабочая среда
- Вода и водные растворы гликолей для систем отопления и охлаждения
- Температура рабочей среды, °С
- 120
- Мембрана и уплотнения
- EPDM
- Максимально допустимый перепад давлений, бар
- 4
- Номинальный диаметр (DN), мм
- 25
- Диапазон настройки расхода, %
- 20-110
- Максимальный расход, м^3/ч
- 1,87
- Корпус
- Латунь (CuZn40Pb2 – CW 617N)
- Конус регулятора перепада давлений
- W.Nr. 1.4305
- L2, мм
- 71
- L3, мм
- 79
- L4, мм
- 124
- L5, мм
- 142
- L6, мм
- 142
- H1
- 82
- H2, мм
- 42
- H3, мм
- 117
- H4, мм
- 124
- H5, мм
- 155
- H6, мм
- 153
- b
- G 1 1/4
- L7, мм
- 149
- Номинальный расход при настройке 100%, м³/ч
- 1,7
- L₁, мм
- 104
- Минимальный перепад требуемый для работы клапана, бар
- 0,2
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Номинальный диаметр (DN), мм | Диапазон настройки расхода, % | Максимальный расход, м^3/ч | Номинальный расход при настройке 100%, м³/ч | Минимальный перепад требуемый для работы клапана, бар | ||
|---|---|---|---|---|---|---|---|---|---|---|
|
AQT DN 15 клапан с измерительными ниппелями, наружная резьба |
25 | от -10 до + 95 | 6 | 15 | 10-100 | 0,65 | 0,65 | 0,16 | ||
|
AQT DN 20 клапан без измерительных ниппелей, наружная резьба |
25 | от -10 до + 95 | 6 | 20 | 10-100 | 1,1 | 1,1 | 0,16 | ||
|
AQT клапан DN 25, без изм. нип. |
16 | 120 | 4 | 25 | 20-110 | 1,87 | 1,7 | 0,2 | ||
|
AQT клапан DN 32, без изм. нип. |
16 | 120 | 4 | 32 | 20-110 | 3,52 | 3,2 | 0,2 | ||
|
AQT клапан DN 10, с изм. нип. |
16 | 120 | 4 | 10 | 20-120 | 0,33 | 0,275 | 0,16 | ||
|
AQT клапан DN 25, с изм. нип. |
16 | 120 | 4 | 25 | 20-110 | 1,87 | 1,7 | 0,2 | ||
|
AQT клапан DN 32, с изм. нип. |
16 | 120 | 4 | 32 | 20-110 | 3,52 | 3,2 | 0,2 | ||
|
AQT клапан DN 50, наружная резьба |
16 | 120 | 4 | 50 | 40-100 | 12,5 | 12,5 | 0,3 | ||
|
AQT клапан DN 15, без изм. нип. |
16 | 120 | 4 | 15 | 20-120 | 0,54 | 0,45 | 0,16 | ||
|
AQT DN 20 клапан с измерительными ниппелями, наружная резьба |
25 | от -10 до + 95 | 6 | 20 | 10-100 | 1,1 | 1,1 | 0,16 | ||
