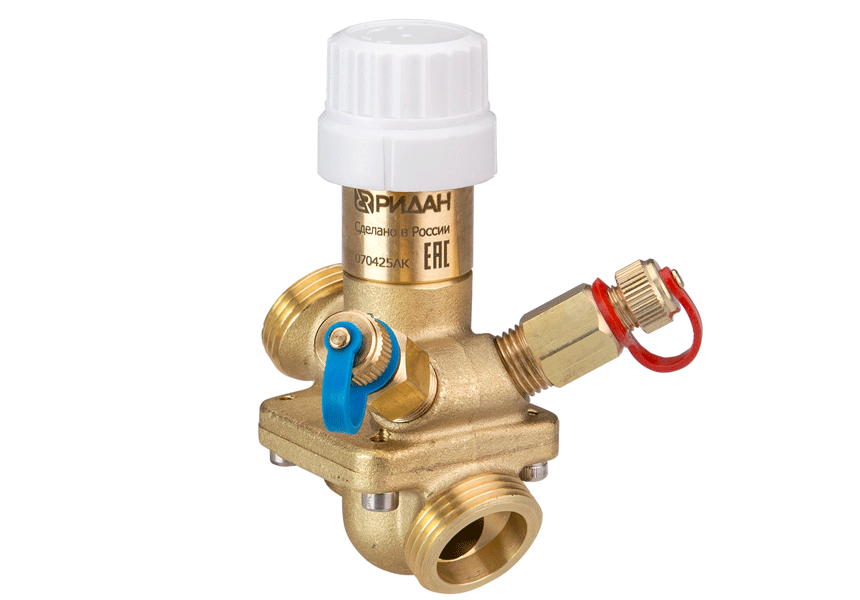

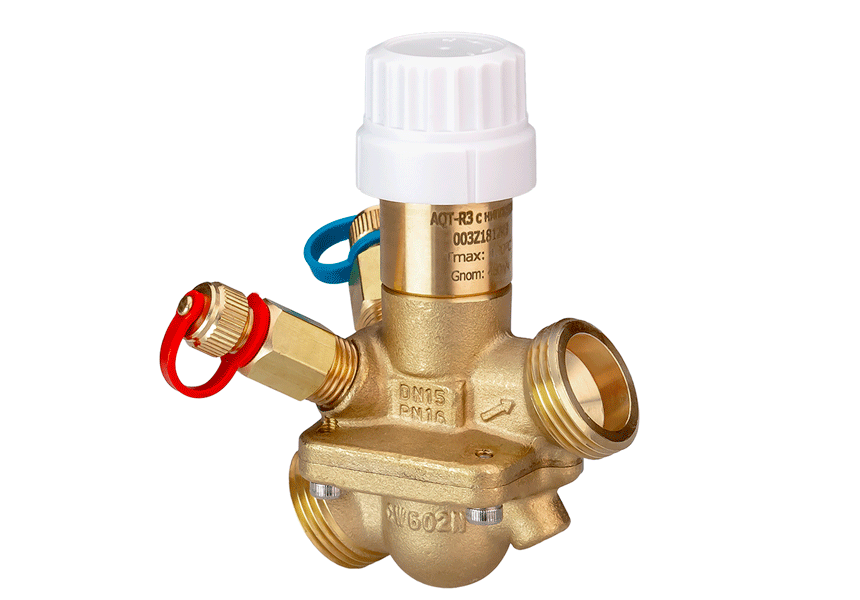

Ридан 003Z1815R3 — Автоматический балансировочный клапан AQT-R3 DN32 с ниппелями

44 464.75
Цена без НДС Заказная позиция
Получить скидку
Присоединяйтесь к Ридан Online и покупайте выгодней
Корзина
Номинальное давление (PN), бар
16
Температура рабочей среды, °С
120
Номинальный диаметр (DN), мм
32
Бренд: Ридан

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальное давление (PN), бар
16
Температура рабочей среды, °С
120
Номинальный диаметр (DN), мм
32
Номинальный расход при настройке 10, м³/ч
3,2

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
Инструкция
Инструкция
2D Чертеж
2D Чертеж
2D Чертеж
003Z1815R3_2D_AQT-R3 DN32_dwg

.dwg
Письмо о замене
Письмо о замене
Письмо о замене

.pdf
BIM модель
BIM модель
BIM модель
РИДАН_Автоматический клапан AQT-R3_rfa

.rfa
Техническое описание
Техническое описание
Техническое описание

.pdf
Номинальное давление (PN), бар
16
Рабочая среда
Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С
120
Мембрана и уплотнения
EPDM
Номинальный диаметр (DN), мм
32
Максимально допустимый перепад давлений, бар
4
L3, мм
79
Максимальный расход, м^3/ч
3,52
L2, мм
90
H1
93
H2, мм
50
b
G 1 1/2
L₁, мм
130
Минимальный перепад требуемый для работы клапана, бар
0,2
Корпус
Латунь (CW 602N)
Конус регулятора перепада давлений
AISI 304
Диапазон настройки расхода, N
2-11
Номинальный расход при настройке 10, м³/ч
3,2
Руководство
Руководство
Сертификат
Сертификат

.pdf
Инструкция
Инструкция
2D Чертеж
2D Чертеж
003Z1815R3_2D_AQT-R3 DN32_dwg

.dwg
Письмо о замене
Письмо о замене

.pdf
BIM модель
BIM модель
РИДАН_Автоматический клапан AQT-R3_rfa

.rfa
Техническое описание
Техническое описание

.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальное давление (PN), бар Температура рабочей среды, °С Номинальный диаметр (DN), мм Номинальный расход при настройке 10, м³/ч

    Ридан 003Z1801R3 — Автоматический балансировочный клапан AQT-R3 DN15 LF без ниппелей

    16 120 15 0,275
    24 215.55 Заказная позиция

    Ридан 003Z1802R3 — Автоматический балансировочный клапан AQT-R3 DN15 без ниппелей

    16 120 15 0,45
    24 215.55 Заказная позиция

    Ридан 003Z1803R3 — Автоматический балансировочный клапан AQT-R3 DN20 без ниппелей

    16 120 20 0,9
    26 947.95 Заказная позиция

    Ридан 003Z1804R3 — Автоматический балансировочный клапан AQT-R3 DN25 без ниппелей

    16 120 25 1,7
    29 522.80 Заказная позиция

    Ридан 003Z1805R3 — Автоматический балансировочный клапан AQT-R3 DN32 без ниппелей

    16 120 32 3,2
    42 523.55 Заказная позиция

    Ридан 003Z1811R3 — Автоматический балансировочный клапан AQT-R3 DN15 LF с ниппелями

    16 120 15 0,275
    26 275.20 Заказная позиция

    Ридан 003Z1812R3 — Автоматический балансировочный клапан AQT-R3 DN15 с ниппелями

    16 120 15 0,45
    26 275.20 Входит в складскую программу

    Ридан 003Z1813R3 — Автоматический балансировочный клапан AQT-R3 DN20 с ниппелями

    16 120 20 0,9
    28 817.85 Заказная позиция

    Ридан 003Z1814R3 — Автоматический балансировочный клапан AQT-R3 DN25 с ниппелями

    16 120 25 1,7
    31 467.45 Регулярные поставки

    Ридан 003Z1815R3 — Автоматический балансировочный клапан AQT-R3 DN32 с ниппелями

    16 120 32 3,2
    44 464.75 Заказная позиция
