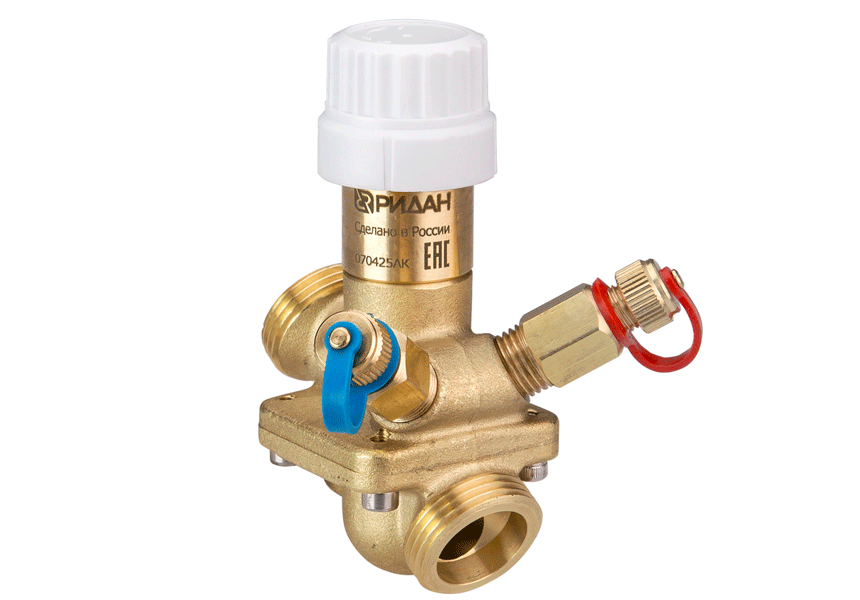

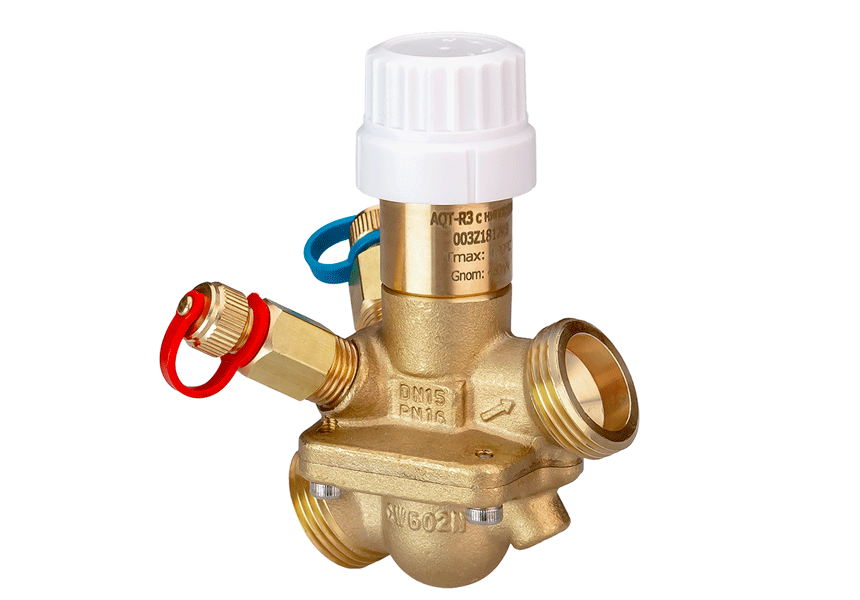

Ридан 003Z1823R3 — Автоматический балансировочный клапан AQT-R3 DN20 HF без ниппелей

Назначение изделия

Комбинированные автоматические балансировочные клапаны серии AQT-R3 сочетают в себе функции ограничителя расхода и регулирующего клапана. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например, в системах холодоснабжения установок кондиционирования воздуха.

Клапан отвечает высоким требованиям современных систем обеспечения микроклимата. Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Сертификация

Соответствие клапанов балансировочных типа AQT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.

Описание и работа

За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.

Область применения

Комбинированные балансировочные клапаны серии AQT-R3 предназначены для систем отопления, тепло- и холодоснабжения с переменным расходом для объектов различного назначения.

Совместимость

Комбинированные балансировочные клапаны серии AQT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Используются в однотрубных системах отопления. Клапаны серии могут использоваться как отдельно, так и в составе узлов регулирования АУУ-AQT.

Надежность и долговечность

Клапаны прошли циклические испытания (100 000 циклов).

Эффективность и экономия

Применение комбинированных балансировочных клапанов серии AQT‑R3 позволяет поддерживать постоянный расход тепло- или холодоносителя, а с установленным приводом — точно его регулировать.

Применение клапанов AQT-R3 с приводами в узлах смешения и регулирования позволяет перейти на переменный расход, что обеспечивает большую экономию энергоресурсов, в особенности в системах холодоснабжения.

Использование по назначению

• Эксплуатационные ограничения

- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане макс. 400 кПа.
- Максимальная температура теплоносителя 120 °С.

Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки, нанесенной на корпус.

Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие комбинированных балансировочных клапанов серии AQT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
