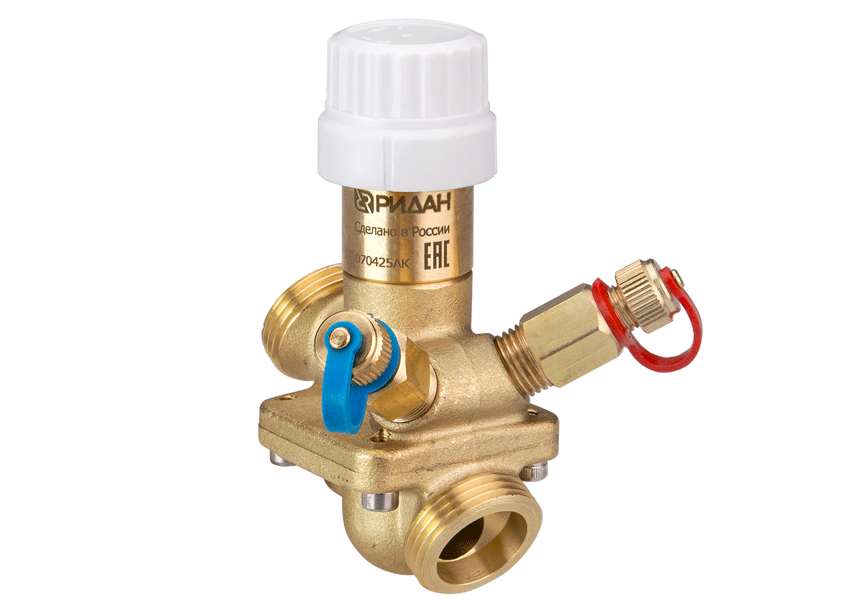

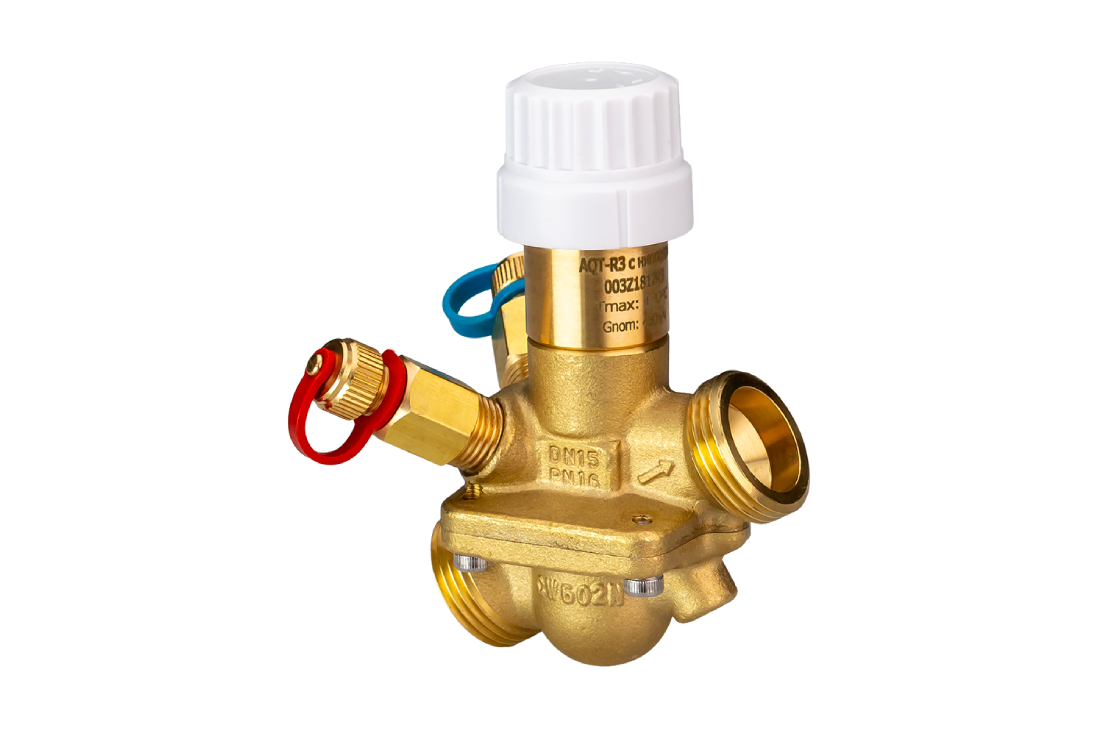

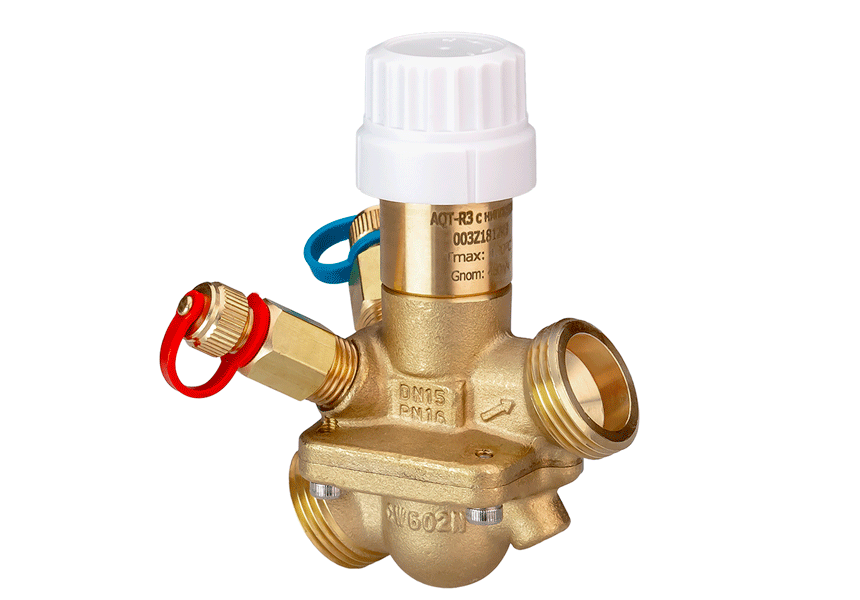

Ридан 003Z1814R3 — Автоматический балансировочный клапан AQT-R3 DN25 с ниппелями

Обзор кода 003Z1814R3

Комплектность

В комплект поставки входит:

• клапан AQT-R3;
• инструкция по монтажу;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание AQT-R3 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать клапан из коробки проверить комплектность оборудования на соответствие информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому.

• Монтаж и демонтаж

При установке клапана направление стрелки на его корпусе должно совпадать с направлением потока. Если условие не выполняется, то клапан будет функционировать некорректно. Если на клапан будет установлен привод, то клапан нельзя монтировать штоком вниз.

• Регулирование

Установка расчетного расхода легко производится без применения специального инструмента. Для изменения настроек необходимо:
1. снять белый защитный колпачок или установленный привод;
2. повернуть кольцо до необходимого значения (значение настройки уменьшается поворотом по часовой стрелки);
При полностью закрытом положении настройка должна быть напротив N=0. Шкала настройки на клапане размечена от 100% (N=10) номинального расхода до 0% (N=2)."

Техническое обслуживание

При нормальных условиях эксплуатации клапан не требует дополнительного технического обслуживания. В процессе эксплуатации следует проверять клапан на наличие протечек в разъёмных соединениях в соответствии с плановым осмотром системы если таковой предусмотрен, но не реже одного раза в течении отопительного сезона. Изготовление, испытание, монтаж и эксплуатация клапанов должны осуществляться с соблюдением общих требований безопасности промышленной трубопроводной арматуры по ГОСТ 12.2.063-2015.

Установку и ремонт клапанов должны осуществлять специалисты, изучившие инструкцию по монтажу и знающие правила техники безопасности. Клапаны не требуют постоянного присутствия обслуживающего персонала. Периодическое техническое обслуживание не требуется.

Текущий ремонт

За подробной информацией о ремонте обращайтесь в сервисный отдел АО «Ридан», тел. +7 495 792-57-57.

Транспортирование и хранение

Хранение клапана балансировочного тип AQT-R3 осуществляется в соответствии с требованиями ГОСТ 15150-69, УХЛ 4. Транспортирование клапана осуществляется в соответствии с ГОСТ Р 51908-2002, условия транспортирования С. Консервация не предусмотрена.

Обзор серии AQT-R3

Назначение изделия

Комбинированные автоматические балансировочные клапаны серии AQT-R3 сочетают в себе функции ограничителя расхода и регулирующего клапана. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например, в системах холодоснабжения установок кондиционирования воздуха.

Клапан отвечает высоким требованиям современных систем обеспечения микроклимата. Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Сертификация

Соответствие клапанов балансировочных типа AQT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.

Описание и работа

За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.

Область применения

Комбинированные балансировочные клапаны серии AQT-R3 предназначены для систем отопления, тепло- и холодоснабжения с переменным расходом для объектов различного назначения.

Совместимость

Комбинированные балансировочные клапаны серии AQT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Используются в однотрубных системах отопления. Клапаны серии могут использоваться как отдельно, так и в составе узлов регулирования АУУ-AQT.

Ключевые преимущества

• Удобство и простота монтажа
• Комплексный подход
• Поддержание постоянного расхода
• Регулирующий клапан, не зависящий от перепада давлений
• Сделано в России

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям

Надежность и долговечность

Клапаны прошли циклические испытания (100 000 циклов).

Эффективность и экономия

Применение комбинированных балансировочных клапанов серии AQT‑R3 позволяет поддерживать постоянный расход тепло- или холодоносителя, а с установленным приводом — точно его регулировать.

Применение клапанов AQT-R3 с приводами в узлах смешения и регулирования позволяет перейти на переменный расход, что обеспечивает большую экономию энергоресурсов, в особенности в системах холодоснабжения.

Использование по назначению

Эксплуатационные ограничения включают в себя:

- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане макс. 400 кПа.
- Максимальная температура теплоносителя 120 °С.

Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки, нанесенной на корпус.

Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие комбинированных балансировочных клапанов серии AQT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
