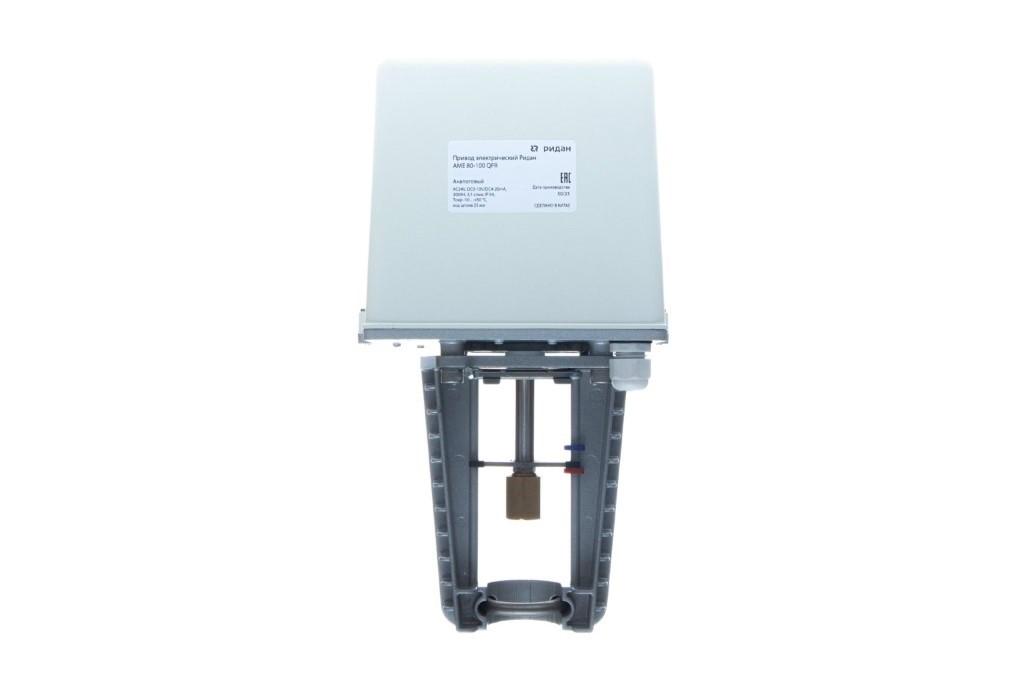

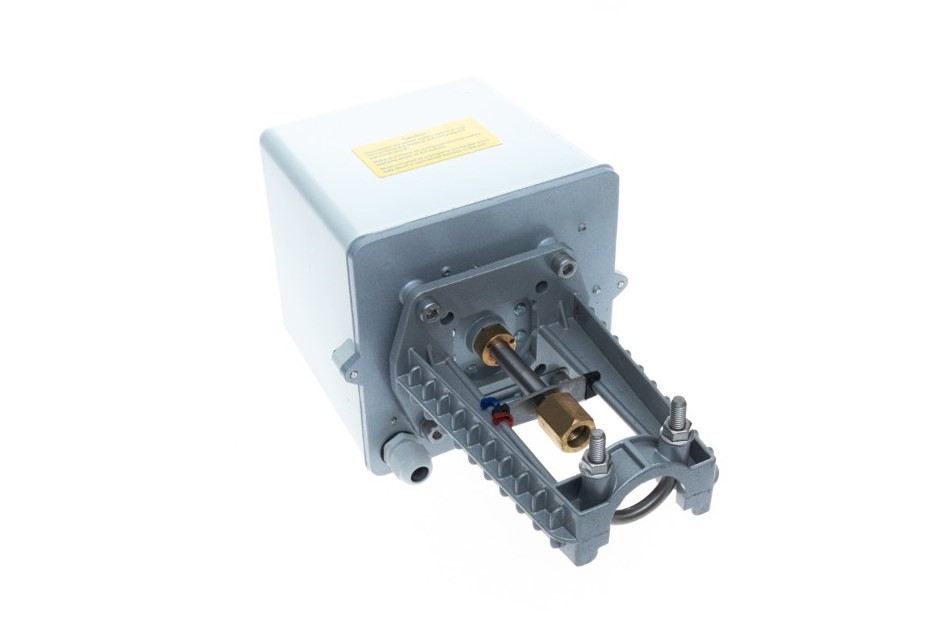

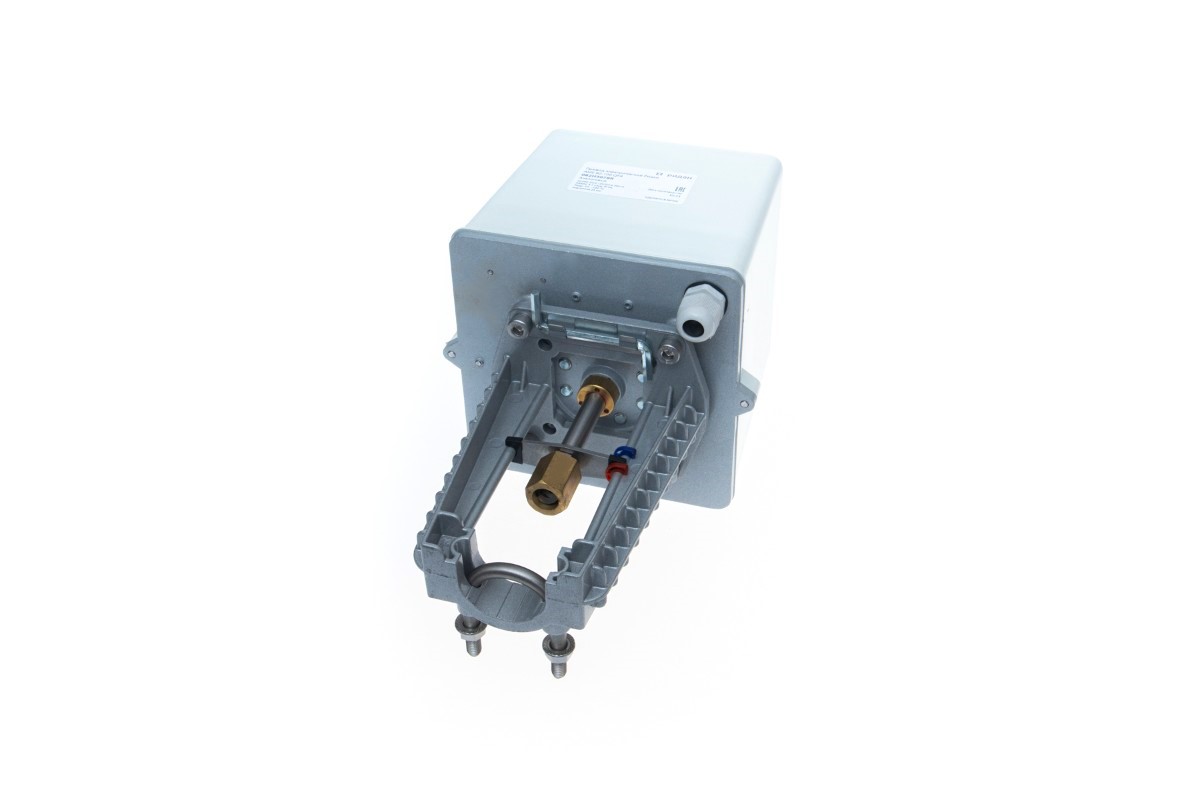

Ридан AME 80-100 QFR 082H3078R — Электрический привод для клапанов AQF-R, питание 24В
- Ход штока, мм
- 25
- Питающее напряжение
- 24 В пер. тока, от -10 до +15%
- Управляющий сигнал
- Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Ход штока, мм
- 25
- Питающее напряжение
- 24 В пер. тока, от -10 до +15%
- Управляющий сигнал
- Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC
- Приводное усилие, Н
- 3000
- Скорость перемещения штока, с/мм
- 3,1
- Совместимость
- AQF-R DN80-DN100
Обзор
Обзор- привод электрический типа AME 80-100 QFR;
- упаковочная коробка;
- паспорт*;
- руководство по эксплуатации *.
- Удобство и простота монтажа
- Комплексный подход
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
- Плагин DCAD для AutoCAD и NanoCAD — автоматизация проектирования инженерных систем
- База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели
Обзор кода 082H3078R
Комплектность
В комплект поставки входит:
*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем вводасоответствующего артикула/кода материала.
Указания по монтажу и наладке
Допускается установка электропривода в любом монтажном положении, кроме положения приводом вниз.
Техническое обслуживание
Плановый осмотр привода с клапаном:
- работа до года - 1 раз в 2 месяца;
- более года 1 - раз в 1 месяц;
включая проверку работоспособности привода в режиме механического и электрического позиционирования.
В межотопительный сезон обязательное открытие-закрытие клапана 1 раз в месяц вручную либо средствами автоматики.
Транспортирование и хранение
Условия хранения – 4 (Ж2) ГОСТ 15150: электропривод следует хранить в упакованном виде под навесом или в помещениях при температуре от -40 до +70°C и относительной влажности воздуха 100% при 25°C.
Электроприводы могут транспортироваться всеми видами транспорта в крытых транспортных средствах в порядке, установленном для перевозки грузов данным видом транспорта при температуре
от -40 до +70°C и относительной влажности воздуха 100% при 25°C.
Условия транспортирования в части воздействия механических факторов – С (средние) по ГОСТ Р 51908-2002.
При хранении и транспортировании электроприводов необходимо обеспечить их защиту от воздействия влаги и химических веществ, вызывающих коррозию металлов и разрушение пластика.
Обзор серии AME...QFR
Назначение изделия
Приводы электрические серии AME...QFR предназначены для работы с клапанами балансировочными типа AQF-R с условным проходом от 65 до 200 мм, управляющими подачей тепло- и холодоносителя в фанкойлы или вентиляционные установки.
Сертификация
Соответствие приводов электрических серии AME...QFR подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU ДRU.РА03.В.71790/24 от 17.04.2024 действует до 16.04.2029.
Описание и работа
Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R. Управляются аналоговым сигналом 0(2)-10В или 4(0)-20 мА. Приводы AME…QFR обладают возможностью ручного позиционирования, индикацией положения, концевыми моментными выключателями, которые защищают привод от перегрузок.
Область применения
Приводы электрические AME…QFR применяются для управления подачей тепло- и холодоносителя в фэнкойлы либо вентиляционные установки.
Совместимость
Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R DN65-200.
Ключевые преимущества
Дополнительные преимущества для специалистов
Использование по назначению
Необходимо проверить комплектацию оборудования и провести визуальный осмотр на наличие дефектов и видимых повреждений.
Изделие должно применяться согласно его назначению. Не допускается проводить техническое обслуживание электропривода, находящегося под напряжением.
Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей привод (привод с клапаном).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие электрических приводов серии AME…QFR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы приводов серии AME…QFR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
Профессиональные инструменты для проектирования систем отопления:
Документы
Все документы- Класс защиты
- IP 54
- Ход штока, мм
- 25
- Температура окружающей среды, °С
- от -10 до +50
- Частота тока, Гц
- 50
- Потребляемая мощность, ВА
- 18
- Температура хранения, °С
- От -40 до +70
- Питающее напряжение
- 24 В пер. тока, от -10 до +15%
- Температура теплоносителя, °С
- 110
- Управляющий сигнал
- Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC
- Приводное усилие, Н
- 3000
- Скорость перемещения штока, с/мм
- 3,1
- Совместимость
- AQF-R DN80-DN100
- Вес, кг
- 4,7
- привод электрический типа AME 80-100 QFR;
- упаковочная коробка;
- паспорт*;
- руководство по эксплуатации *.
- Удобство и простота монтажа
- Комплексный подход
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
- Плагин DCAD для AutoCAD и NanoCAD — автоматизация проектирования инженерных систем
- База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели
Обзор кода 082H3078R
Комплектность
В комплект поставки входит:
*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем вводасоответствующего артикула/кода материала.
Указания по монтажу и наладке
Допускается установка электропривода в любом монтажном положении, кроме положения приводом вниз.
Техническое обслуживание
Плановый осмотр привода с клапаном:
- работа до года - 1 раз в 2 месяца;
- более года 1 - раз в 1 месяц;
включая проверку работоспособности привода в режиме механического и электрического позиционирования.
В межотопительный сезон обязательное открытие-закрытие клапана 1 раз в месяц вручную либо средствами автоматики.
Транспортирование и хранение
Условия хранения – 4 (Ж2) ГОСТ 15150: электропривод следует хранить в упакованном виде под навесом или в помещениях при температуре от -40 до +70°C и относительной влажности воздуха 100% при 25°C.
Электроприводы могут транспортироваться всеми видами транспорта в крытых транспортных средствах в порядке, установленном для перевозки грузов данным видом транспорта при температуре
от -40 до +70°C и относительной влажности воздуха 100% при 25°C.
Условия транспортирования в части воздействия механических факторов – С (средние) по ГОСТ Р 51908-2002.
При хранении и транспортировании электроприводов необходимо обеспечить их защиту от воздействия влаги и химических веществ, вызывающих коррозию металлов и разрушение пластика.
Обзор серии AME...QFR
Назначение изделия
Приводы электрические серии AME...QFR предназначены для работы с клапанами балансировочными типа AQF-R с условным проходом от 65 до 200 мм, управляющими подачей тепло- и холодоносителя в фанкойлы или вентиляционные установки.
Сертификация
Соответствие приводов электрических серии AME...QFR подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU ДRU.РА03.В.71790/24 от 17.04.2024 действует до 16.04.2029.
Описание и работа
Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R. Управляются аналоговым сигналом 0(2)-10В или 4(0)-20 мА. Приводы AME…QFR обладают возможностью ручного позиционирования, индикацией положения, концевыми моментными выключателями, которые защищают привод от перегрузок.
Область применения
Приводы электрические AME…QFR применяются для управления подачей тепло- и холодоносителя в фэнкойлы либо вентиляционные установки.
Совместимость
Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R DN65-200.
Ключевые преимущества
Дополнительные преимущества для специалистов
Использование по назначению
Необходимо проверить комплектацию оборудования и провести визуальный осмотр на наличие дефектов и видимых повреждений.
Изделие должно применяться согласно его назначению. Не допускается проводить техническое обслуживание электропривода, находящегося под напряжением.
Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей привод (привод с клапаном).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие электрических приводов серии AME…QFR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы приводов серии AME…QFR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
Профессиональные инструменты для проектирования систем отопления:
Товары серии
Название и артикул | Ход штока, мм | Питающее напряжение | Управляющий сигнал | Приводное усилие, Н | Скорость перемещения штока, с/мм | Совместимость | ||
|---|---|---|---|---|---|---|---|---|
Ридан AME 80-100 QFR 082H3078R — Электрический привод для клапанов AQF-R, питание 24В | 25 | 24 В пер. тока, от -10 до +15% | Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC | 3000 | 3,1 | AQF-R DN80-DN100 | ||
₽ 194 277.55 Регулярные поставки | ||||||||
Ридан AME 65 QFR 082H0171R — Электрический привод для клапанов AQF-R, питание 24В, сигнал управления аналоговый 0-10 В или 4-20 мА, развиваемое усилие 1500N | 22 | 24 В пер. тока, от -10 до +15% | Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC | 1500 | 3,9 | AQF-R DN65 | ||
₽ 92 514.05 Входит в складскую программу | ||||||||
Ридан AME 125-150 QFR 082H5010R — Электрический привод для клапанов AQF-R, питание 24В, сигнал управления аналоговый 0-10 В или 4-20 мА, развиваемое усилие 3000N | 50 | 24 В пер. тока, от -10 до +15% | Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC | 3000 | 3,1 | AQF-R DN125-DN150 | ||
₽ 194 277.55 Заказная позиция | ||||||||
Ридан AME 200 QFR 082H5013R — Электрический привод для клапанов AQF-R, питание 24В, сигнал управления аналоговый 0-10 В или 4-20 мА, развиваемое усилие 4000N | 25 | 24 В пер. тока, от -10 до +15% | Аналоговый 0(2) – 10 В, 0(4) – 20 мА DC | 4000 | 3,1 | AQF-R DN200 | ||
₽ 227 536.70 Заказная позиция | ||||||||
