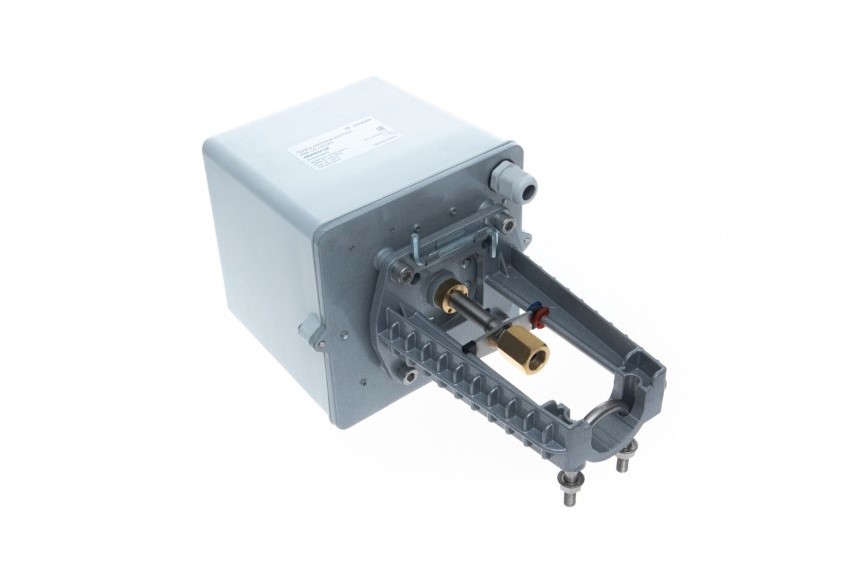

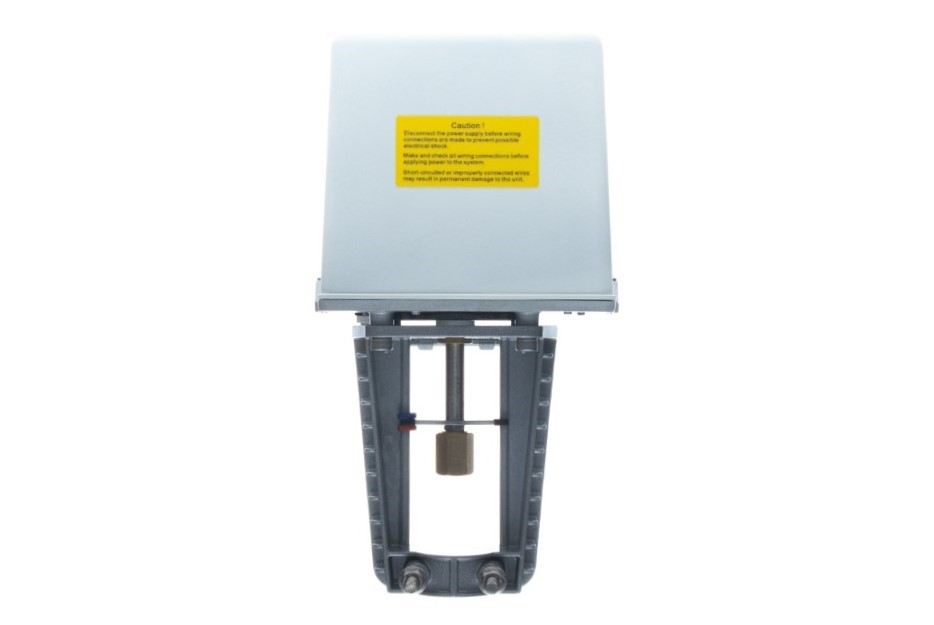

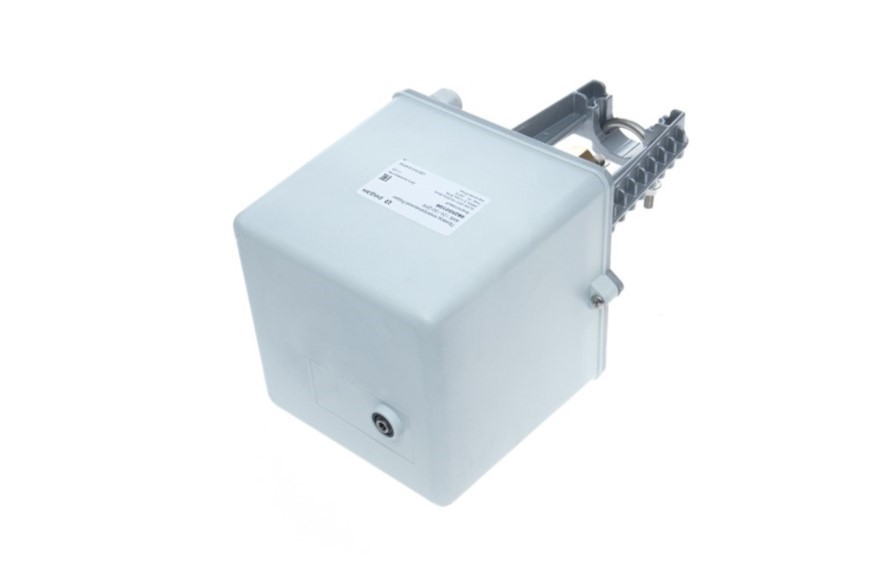

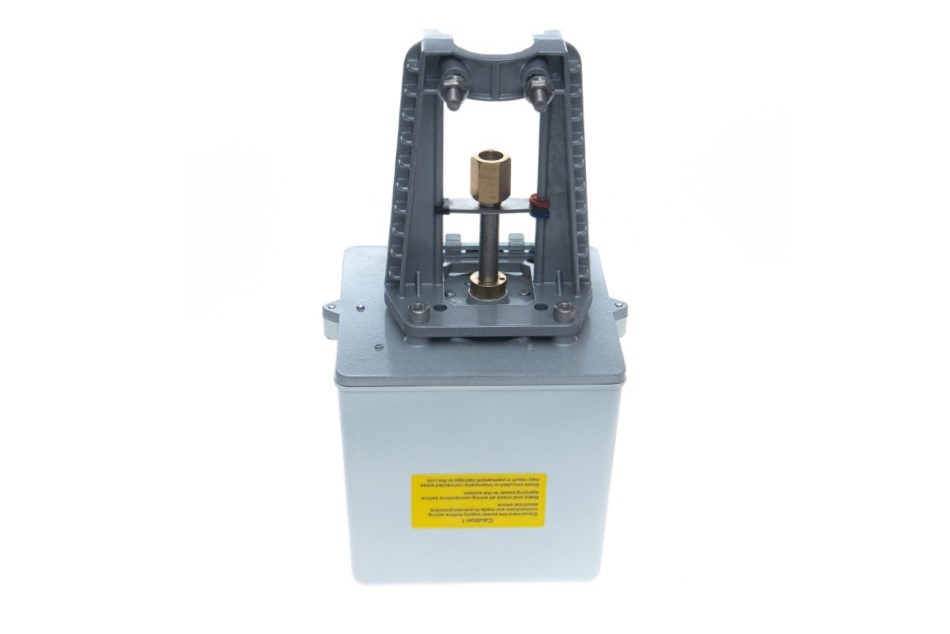

Ридан AME 125-150 QFR 082H5010R — Электрический привод для клапанов AQF-R, питание 24В, сигнал управления аналоговый 0-10 В или 4-20 мА, развиваемое усилие 3000N

Обзор кода 082H5010R

Комплектность

В комплект поставки входит:

• привод электрический типа AME 125-150 QFR;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации *.


*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем вводасоответствующего артикула/кода материала.

Указания по монтажу и наладке

Допускается установка электропривода в любом монтажном положении, кроме положения приводом вниз.

Техническое обслуживание

Плановый осмотр привода с клапаном:
- работа до года - 1 раз в 2 месяца;
- более года 1 - раз в 1 месяц;
включая проверку работоспособности привода в режиме механического и электрического позиционирования.
В межотопительный сезон обязательное открытие-закрытие клапана 1 раз в месяц вручную либо средствами автоматики.

Транспортирование и хранение

Условия хранения – 4 (Ж2) ГОСТ 15150: электропривод следует хранить в упакованном виде под навесом или в помещениях при температуре от -40 до +70°C и относительной влажности воздуха 100% при 25°C.
Электроприводы могут транспортироваться всеми видами транспорта в крытых транспортных средствах в порядке, установленном для перевозки грузов данным видом транспорта при температуре
от -40 до +70°C и относительной влажности воздуха 100% при 25°C.

Условия транспортирования в части воздействия механических факторов – С (средние) по ГОСТ Р 51908-2002.
При хранении и транспортировании электроприводов необходимо обеспечить их защиту от воздействия влаги и химических веществ, вызывающих коррозию металлов и разрушение пластика.

Обзор серии AME...QFR

Назначение изделия

Приводы электрические серии AME...QFR предназначены для работы с клапанами балансировочными типа AQF-R с условным проходом от 65 до 200 мм, управляющими подачей тепло- и холодоносителя в фанкойлы или вентиляционные установки.

Сертификация

Соответствие приводов электрических серии AME...QFR подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU ДRU.РА03.В.71790/24 от 17.04.2024 действует до 16.04.2029.

Описание и работа

Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R. Управляются аналоговым сигналом 0(2)-10В или 4(0)-20 мА. Приводы AME…QFR обладают возможностью ручного позиционирования, индикацией положения, концевыми моментными выключателями, которые защищают привод от перегрузок.

Область применения

Приводы электрические AME…QFR применяются для управления подачей тепло- и холодоносителя в фэнкойалы либо вентиляционные установки.

Совместимость

Электроприводы AME…QFR предназначены для управления комбинированными клапанами AQF-R DN65-200.

Ключевые преимущества

• Удобство и простота монтажа
• Комплексный подход

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Использование по назначению

Необходимо проверить комплектацию оборудования и провести визуальный осмотр на наличие дефектов и видимых повреждений.

Изделие должно применяться согласно его назначению. Не допускается проводить техническое обслуживание электропривода, находящегося под напряжением.
Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей привод (привод с клапаном).

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие электрических приводов серии AME…QFR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы приводов серии AME…QFR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
