Ридан 087H3803SET — Комплект для ECL-3R 368
Минимальный комплект для автоматизации ИТП на базе контроллера ECL-3R.
Состав комплекта:
Контроллер ECL-3R 368 — 1 шт.
Блок питания для ECL 24 В 60 Вт — 1 шт.
Гильза для датчика температуры — 2 шт.
Датчик температуры наружного воздуха — 1 шт.

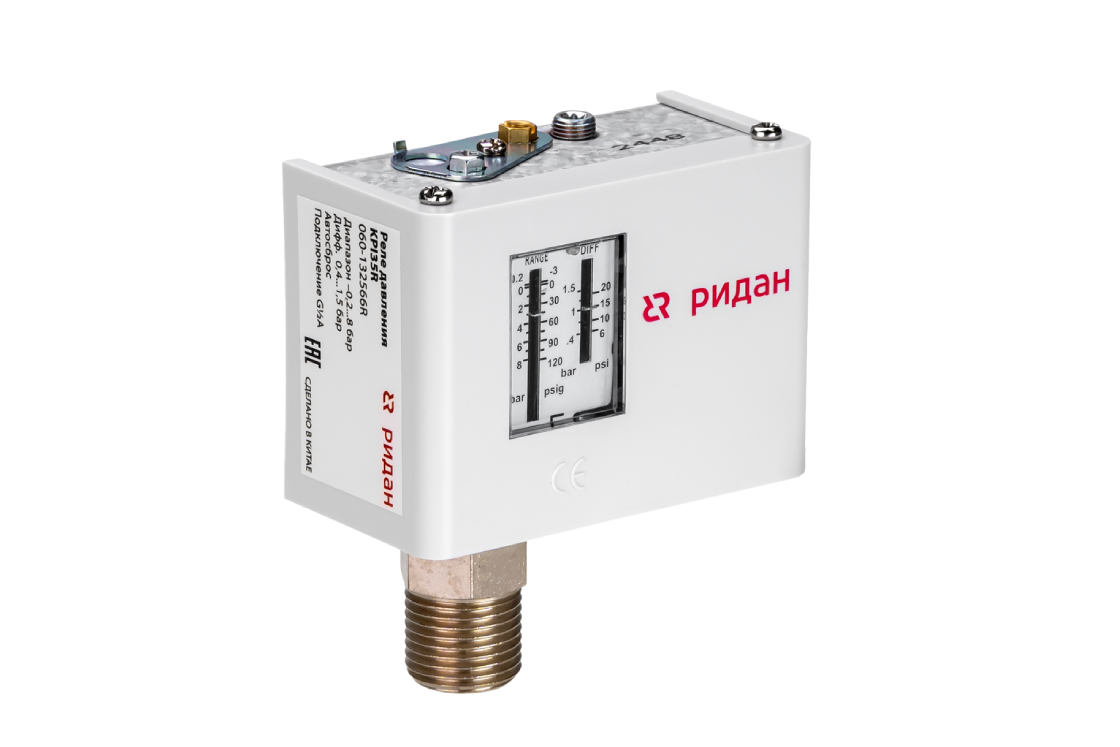

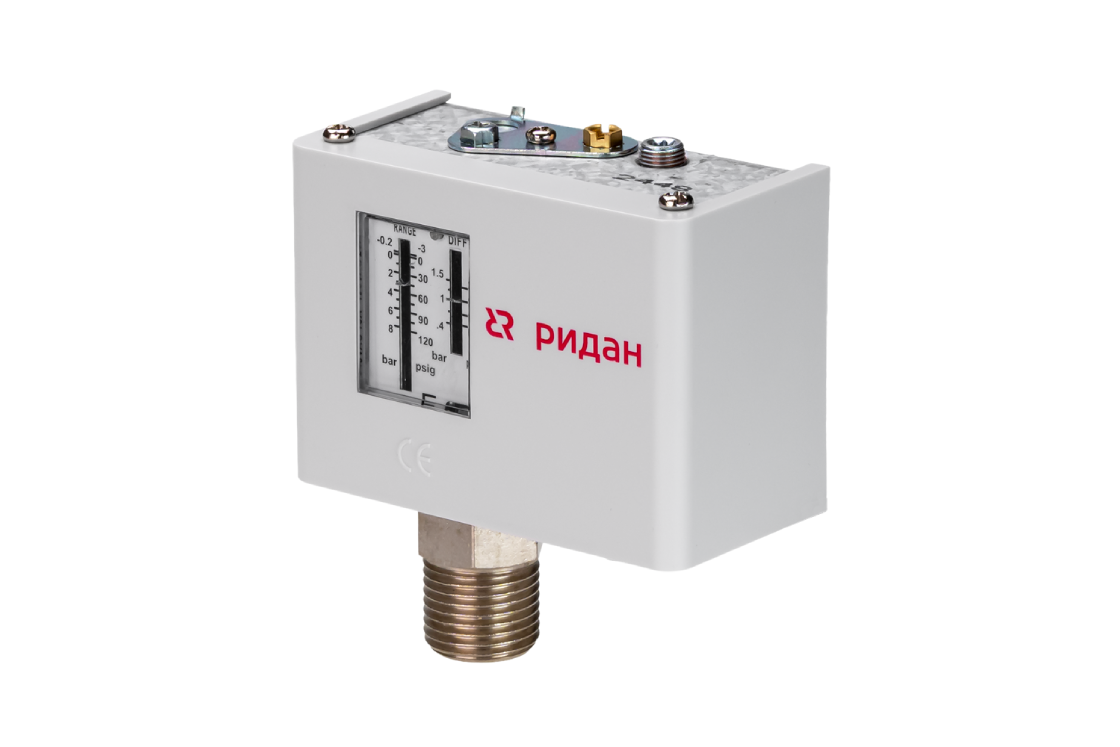

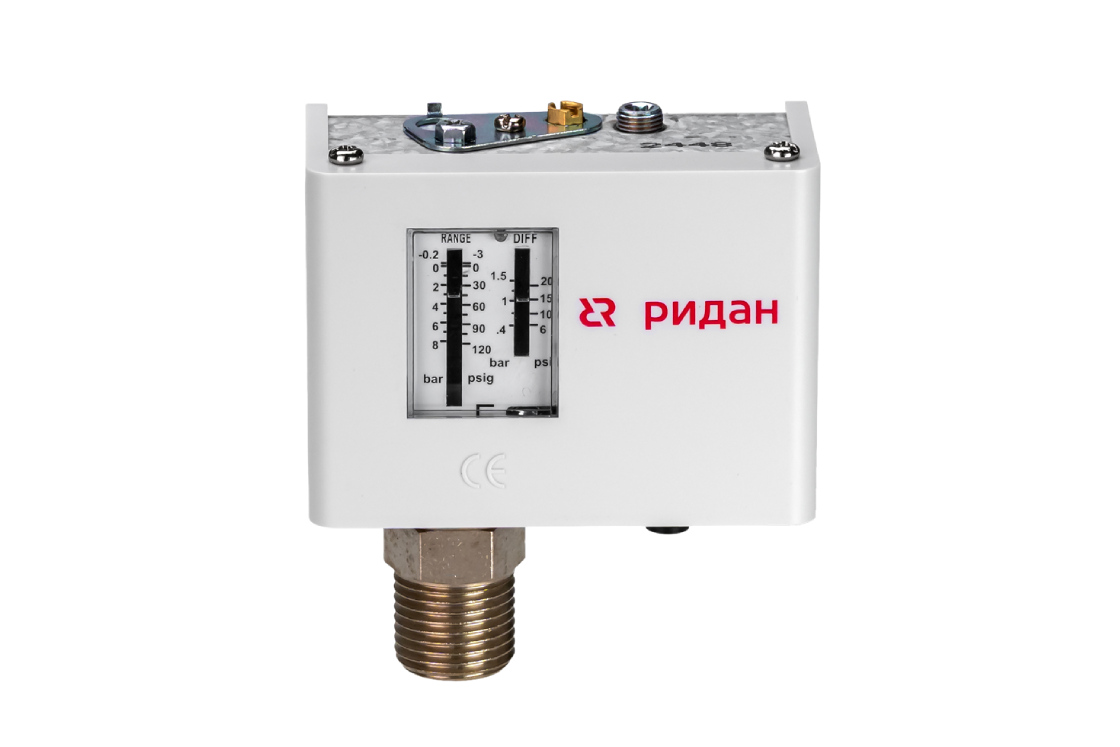

Реле давления КРI 35R — 2 шт.
Датчик погружной — 2 шт.
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Выходное напряжение, В
- 24
- Выходной ток, А
- 2,5
- Мощность, Вт
- 60
- Размер, мм
- 52.5x90x54.5
Документы
Все документыВопросы по товару
Проводим пуско-наладку системы ГВС и отопления, без контура подпитки, контроллер выдает ошибку А35 (Реле PS_ПОДП не подключено), но в настройках подключения нет пункта меню чтобы отключить этот датчик В чем может быть проблема?
Посмотреть ответПодскажите, пожалуйста, какой блок питания выбрать для ECL-3R, есть рекомендации или письмо? Блоки питания 082X9190R Блок питания 220/24 Блок питания для ECL 24 В пост. ток, 36 Вт 082X9191R Блок питания 220/24 Блок питания для ECL 24 В пост. ток, 60 Вт
Посмотреть ответПроектом предусмотрено 2 контроллера. 1-контуры ГВС и отопления; 2-1-й и 2-й подогрев вентиляции. Предполагаю, что на каждый контроллер нужен свой датчик темп. наруж. воздуха. Так как проектом предусмотрен 1 датчик, вопрос: нужно 2 датчика или есть возможность передачи его показаний на 2 контроллер
Посмотреть ответВозможно ли в контроллере ECL-3R 368 менять конфигурацию входов и выходов? например выход подключения насоса подпитки использовать для подключения насоса отопления калориферов. И соответственно вход PSподп использовать для контроля сухого хода насоса калорифера.
Посмотреть ответВозможно ли использование контроллера ECL-3R Pumps 087H3702R для управления двумя отдельными насосами (на разные системы) в режиме "каскад" без преобразователей частоты а напрямую от сети?
Посмотреть ответКонтроллер ECL-3R 368. Как ведут себя контур Отопления и ГВС при неисправности датчика температуры подачи?
Посмотреть ответУ меня вопрос: возможна ли защита насосов систем отопления и ГВС от «сухого хода» при установке датчиков давления перед и после насосов? В случае снижения давления в системе до какого-то мин. показания--насос отключится?
Посмотреть ответДобрый день! Три вопроса по дискретным входам.
Посмотреть ответНа форуме нашел Списки параметров для различных схем отопления. А для вентиляции есть?
Посмотреть ответак я понимаю ECL Connect преобразует интерфейс контроллера ELC3R ModBus RTU RS485 в Modbus TCP и дальше передает информацию либо по сети либо по GSM каналу. Можно ли заменить ECL Connect на сетевой шлюз МКОН производителя ОВЕН?
Посмотреть ответВ чем необходимость применения реле перепада давления и можно ли обойтись без его подключения к контроллеру ECL 4 Control 368 для управления группой насосов.
Посмотреть ответПодскажите, пожалуйста, какое количество контроллеров нужно заложить для такой системы: здание разделено на 2 зоны и таким образом получается: 2 системы отопления, 2 системы ГВС и 1 вентиляция. Тепловая схема во вложении
Посмотреть ответДобрый день. Прошу сообщить какой класc защиты на блоке питания 082X9190R (Конкретно IP), а так же предоставить документ где это прописанно
Посмотреть ответПрошу подобрать аналоги следующего оборудования: 1. Терморегулятор электронный Danfoss ECL Comfort 110 087B1262 2. Привод электрический Danfoss AMV 10 082G3001 220В
Посмотреть ответДобрый день. подбери под аналог 087H356268 Модули управления циркуляционными насосами PCM CP PLUS
Посмотреть ответ- Размер, мм
- 52.5x90x54.5
- Масса нетто, кг
- 0,3
- Масса нетто, кг
- 0.3
- Напряжение питания, В
- 24V DC
- Потребляемая мощность, ВА
- 5
- Диапазон допустимого напряжения
- 18-36
- RTC - часы реального времени
- Резервное питание от встроенного аккумулятора не менее 30 дней
- Дисплей и клавиатура
- Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
- Температура окружающей среды (режим работы)
- +7…+55
- IP
- 31
- Температура окружающей среды (хранение/транспортировка), °C
- -20…+60
- RS-485
- Скорость 2400 - 115200 бит/с 2шт
- Управление контурами
- СО+ГВС
- Регулирования по давлению
- нет
- Интеграция в Cloud-Control
- нет
- Наличие Ethernet
- нет
- RS 485
- да
- EAN (single-pack)
- 4620003282119
- EAN13 (Single-pack)
- 4620003281952
- Выходное напряжение, В
- 24
- Выходной ток, А
- 2,5
- Мощность, Вт
- 60
- Длина погружной части гильзы, мм
- 100
- Чувствительный элемент
- Pt1000
- Класс защиты
- IP65
- Класс защиты
- IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
- Сухой перикидной контакт типа
- SPDT
- Сброс
- Автоматический
- Класс допуска
- B: ±(0,3 +0,005|t|)
- Класс допуска
- B
- Максимальное рабочее давление PB, бар
- 17
- Диаметр гильзы, мм
- 6
- Вес, кг
- 0,085
- Температура окружающей среды, °С
- -40°C … +65°C (на короткий период до +80°C)
- Технологическое присоединение
- G ¼
- Технологическое присоединение
- G 1/2
- Диапазон настройки уставки, бар
- -0.2 – 7,5
- Дифференциал, бар
- 0,7 – 4
- Кабельный ввод
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Температура рабочей среды, °С
- -20°C … +120°C
- Комплект поставки
- Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
- Диапазон измерения чувствительного элемента
- -50..+200C
- Диапазон измерения чувствительного элемента
- от -50 до 95 °C
- Материал гильзы
- Нержавеющая сталь
- Электрическое присоединение
- DIN 43650
- Масса не более, кг
- 0,4
- Диапазон температур окружающей среды, °С
- -40...+140С
- Корпус
- ABS пластик
- Длина погружной части, мм
- 100
- Схема подключения
- двухпроводная
- Схема подключения
- 2-x проводная
- Клеммы
- быстрозажимные, до 1,5 мм2
- Присоединение
- G ½ A внутренняя – G ½ A наружная
- Материал
- нержавеющая сталь AISI 304
- Максимальное давление, бар
- 30
- Внешний диаметр, мм
- 10
- Наличие поверки
- нет
- Максимальная допустимая электрическая нагрузка на контактную группу
- 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
- Тип чувствительного элемента датчика
- Сильфон
