Теплообменник НН№20 ДУ 50 5-17 пластин 1,0 МПа

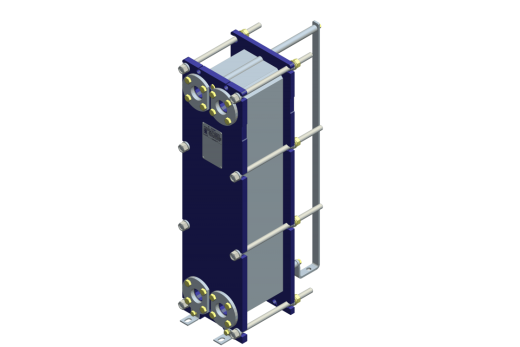

Теплообменник Ридан НН№20 (рама №1) — это разборный пластинчатый аппарат с условным проходом Ду 50 мм. Аппарат рассчитан рабочее давление 1,0 МПа.
от ₽ 75 157.00
Цена без НДС Заказная позиция
- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

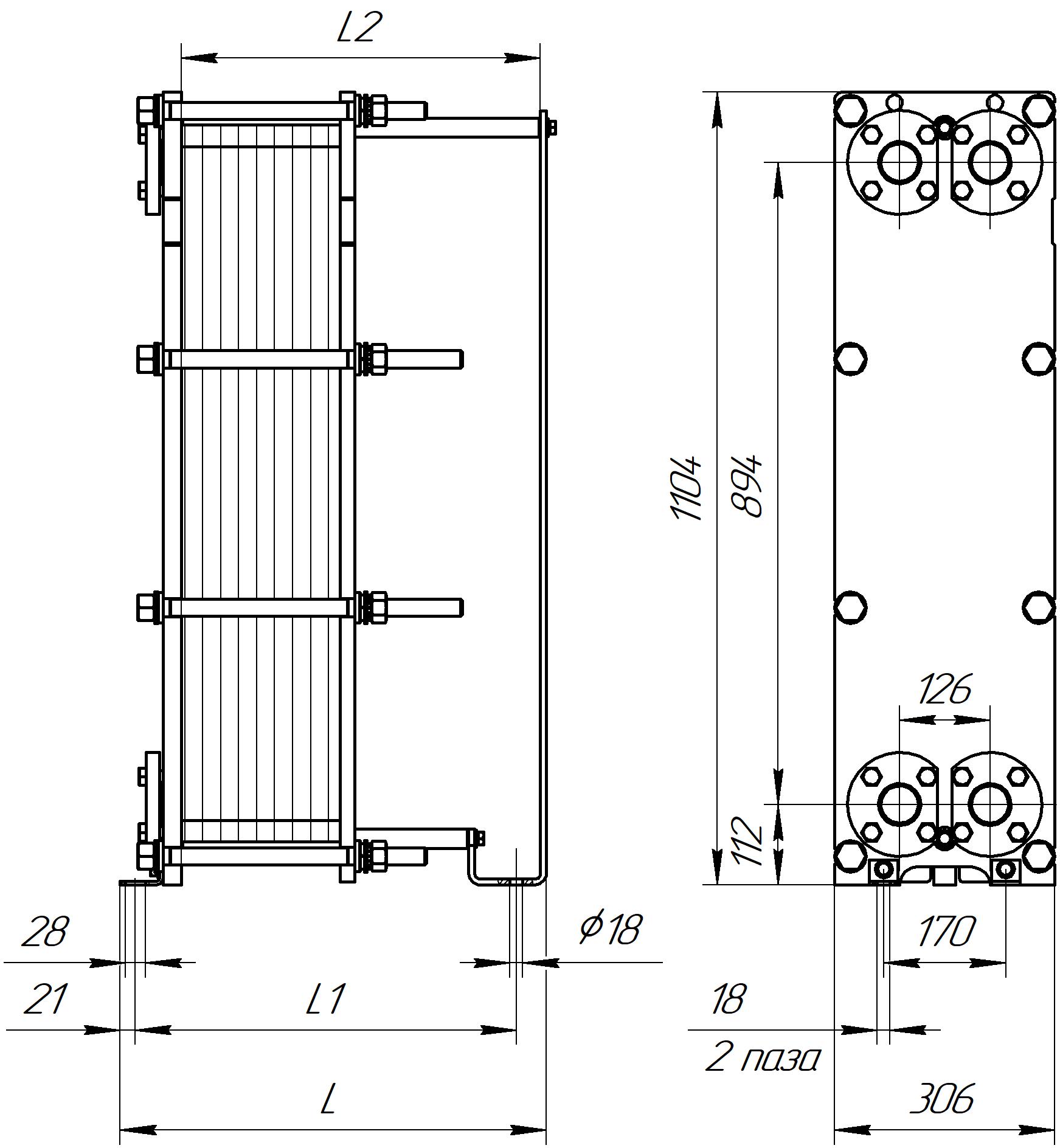

- Габаритные размеры (ШхВхГ), мм
- 306х1104х293
- Макс. масса, кг
- 140
Обзор
Обзор- Конфигурация пластин: Пакет теплообменника состоит из 5–17 пластин, что позволяет гибко подобрать аппарат под технические требования. Площадь теплообмена достигает 3,03 м² .
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и комбинациями.
- Конструктивные особенности: Аппарат обладает усиленной рамой, стянутой 8-ю шпильками диаметром М20, что обеспечивает равномерное давление на пакет пластин и надежность даже при работе на максимальных параметрах давления. Компактные габаритные размеры (306х1104х293 мм) и масса до 140 кг облегчают интеграцию аппарата в существующие технологические линии.
- Надежное уплотнение (Hang-on):
Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок гарантирует простую и быструю замену прокладок без специального инструмента. Уплотнение монтируется в специальные углубления по контуру пластины, а дополнительная надежность фиксации обеспечивается специальным ушком на Hang-on.
Дополнительную герметичность соединений обеспечивают уплотнения портов, установленные на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 306х1104х293
- Макс. масса, кг
- 140
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Конфигурация пластин: Пакет теплообменника состоит из 5–17 пластин, что позволяет гибко подобрать аппарат под технические требования. Площадь теплообмена достигает 3,03 м² .
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и комбинациями.
- Конструктивные особенности: Аппарат обладает усиленной рамой, стянутой 8-ю шпильками диаметром М20, что обеспечивает равномерное давление на пакет пластин и надежность даже при работе на максимальных параметрах давления. Компактные габаритные размеры (306х1104х293 мм) и масса до 140 кг облегчают интеграцию аппарата в существующие технологические линии.
- Надежное уплотнение (Hang-on):
Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок гарантирует простую и быструю замену прокладок без специального инструмента. Уплотнение монтируется в специальные углубления по контуру пластины, а дополнительная надежность фиксации обеспечивается специальным ушком на Hang-on.
Дополнительную герметичность соединений обеспечивают уплотнения портов, установленные на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№20 ДУ 50 5-17 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 75 157.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 5-17 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 75 975.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 106 206.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 103 623.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 158 713.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 149 667.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 245 358.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 225 633.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 331 777.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 301 044.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 375 137.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 377 934.00 Заказная позиция | ||||||||
