Теплообменник НН№20 ДУ 50 5-17 пластин 1,6 МПа

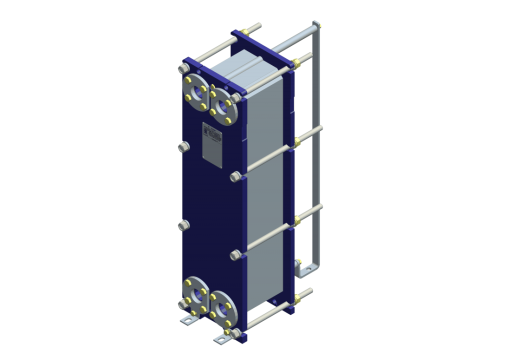

Теплообменник Ридан НН№20 на раме №1 — это разборный пластинчатый аппарат с условным проходом Ду 50 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Идеальное решение для компактных систем с требованием к высокому давлению.
- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6
- Габаритные размеры (ШхВхГ), мм
- 306х1104х293
- Макс. масса, кг
- 145
Обзор
Обзор- Параметры теплообмена: Количество пластин в пакете — от 5 до 17. При площади одной теплообменной пластины 0,202 м², максимальная площадь теплообмена аппарата составляет 3,03 м², что позволяет гибко подобрать аппарат под технические требования.
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Аппарат обладает усиленной рамой, стянутой шпильками, что обеспечивает равномерное давление на пакет пластин и надежность при работе на давлении 1,6 МПа. Компактные габаритные размеры и относительно небольшая масса облегчают интеграцию аппарата в существующие технологические линии.
- Надежное уплотнение (Hang-on): Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on, что гарантирует простую и быструю замену уплотнений без специального инструмента.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 1
- Количество пластин
- 5-17
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации

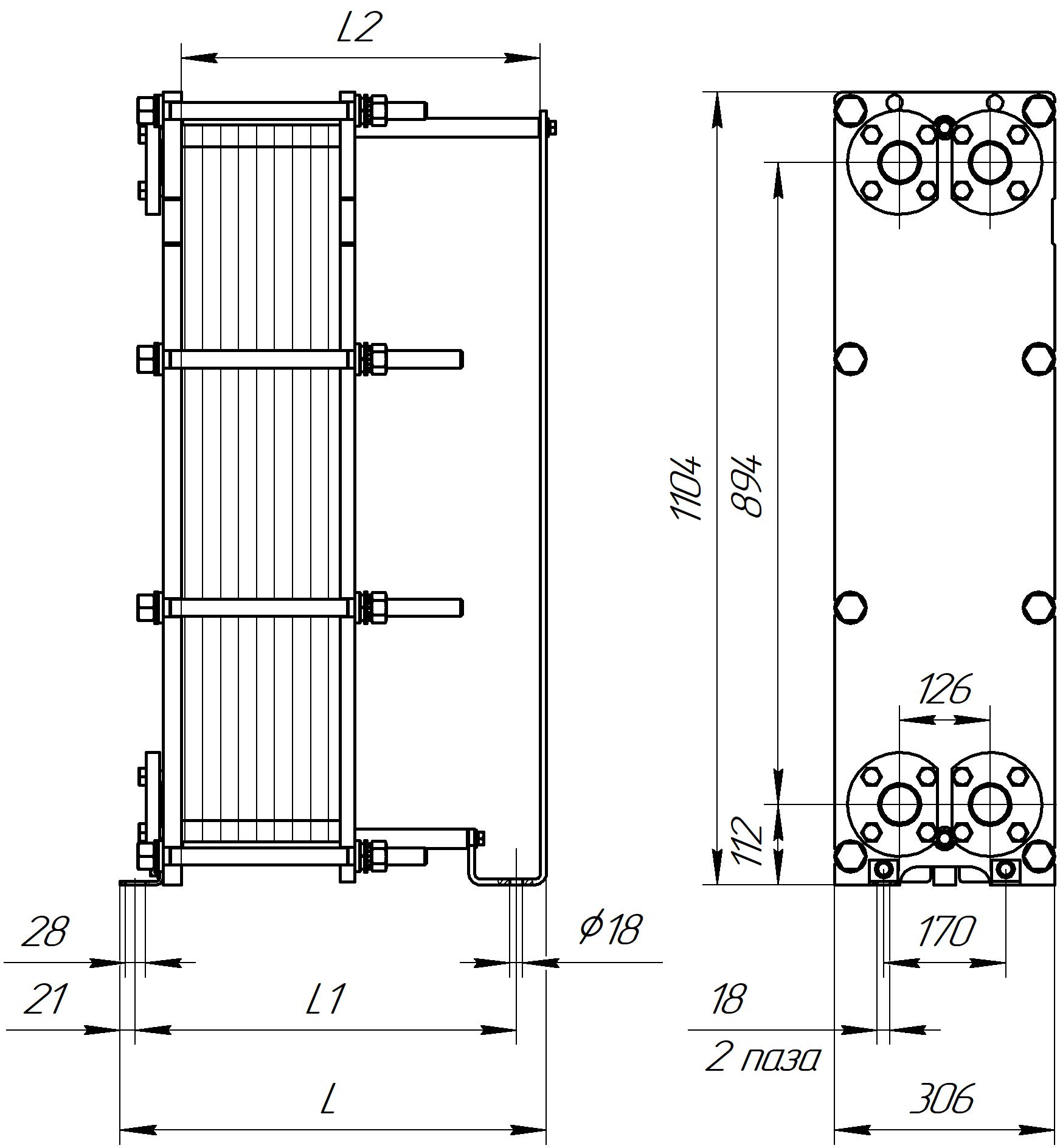

- Габаритные размеры (ШхВхГ), мм
- 306х1104х293
- Макс. масса, кг
- 145
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 8
- Параметры теплообмена: Количество пластин в пакете — от 5 до 17. При площади одной теплообменной пластины 0,202 м², максимальная площадь теплообмена аппарата составляет 3,03 м², что позволяет гибко подобрать аппарат под технические требования.
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Аппарат обладает усиленной рамой, стянутой шпильками, что обеспечивает равномерное давление на пакет пластин и надежность при работе на давлении 1,6 МПа. Компактные габаритные размеры и относительно небольшая масса облегчают интеграцию аппарата в существующие технологические линии.
- Надежное уплотнение (Hang-on): Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on, что гарантирует простую и быструю замену уплотнений без специального инструмента.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№20 ДУ 50 5-17 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 75 157.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 5-17 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 75 975.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 106 206.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 103 623.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 158 713.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 149 667.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 245 358.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 225 633.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 331 777.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 301 044.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 375 137.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 377 934.00 Заказная позиция | ||||||||
