Теплообменник НН№20 ДУ 50 18-39 пластин 1,6 МПа

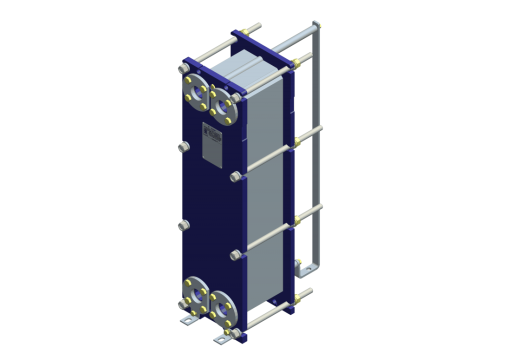

Теплообменник Ридан НН№20 на раме №2 — это разборный пластинчатый аппарат с условным проходом Ду 50 мм, рассчитанный на рабочее давление до 1,6 МПа. Оптимален для проектов, требующих большей площади теплообмена без изменения диаметра подключения.
- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

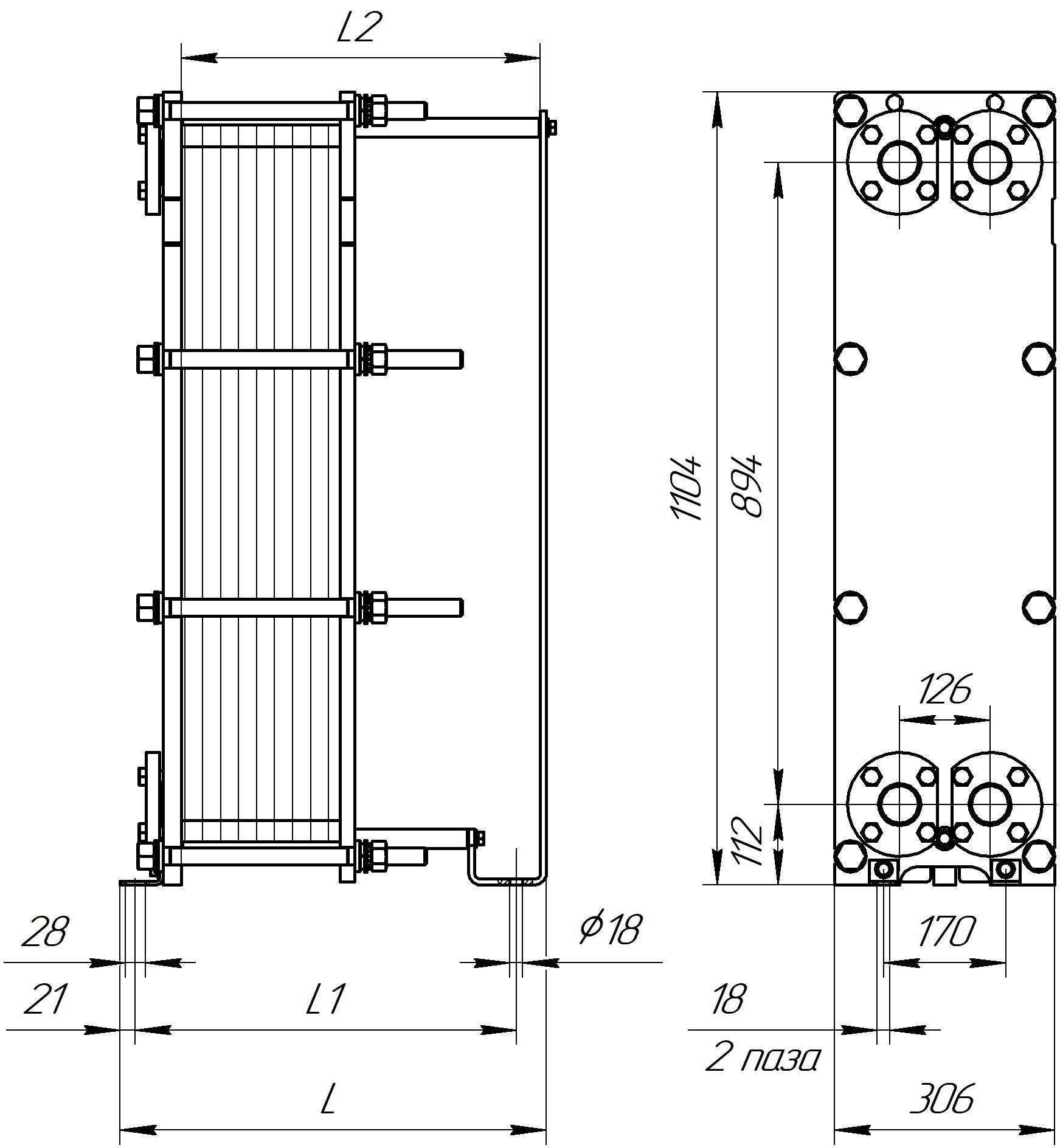

- Габаритные размеры (ШхВхГ), мм
- 306х1104х393
- Макс. масса, кг
- 150
Обзор
Обзор- Параметры теплообмена: Количество пластин в пакете — от 18 до 39. При площади одной пластины 0,202 м², максимальная площадь теплообмена аппарата увеличивается до 7,47 м².
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х1104х393 мм и массой 150 кг, что обусловлено применением усиленных элементов рамы и плит для работы при давлении 1,6 МПа. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on): Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 306х1104х393
- Макс. масса, кг
- 150
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 8
- Параметры теплообмена: Количество пластин в пакете — от 18 до 39. При площади одной пластины 0,202 м², максимальная площадь теплообмена аппарата увеличивается до 7,47 м².
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х1104х393 мм и массой 150 кг, что обусловлено применением усиленных элементов рамы и плит для работы при давлении 1,6 МПа. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on): Герметичность аппарата обеспечивается прокладками с клипсовой фиксацией типа Hang-on.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
