Теплообменник НН№20 ДУ 50 112-146 пластин 1,0 МПа

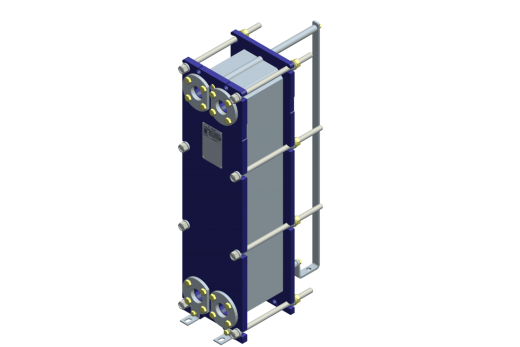

Теплообменник Ридан НН№20 (рама №5) — это высокопроизводительная модель, приближающаяся к верхней границе линейки НН№20. Аппарат с Ду 50 мм и давлением 1,0 МПа. Комплектуется пакетом пластин в диапазоне от 112 до 146.
- № рамы
- 5
- Количество пластин
- 112-146
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 112-146
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

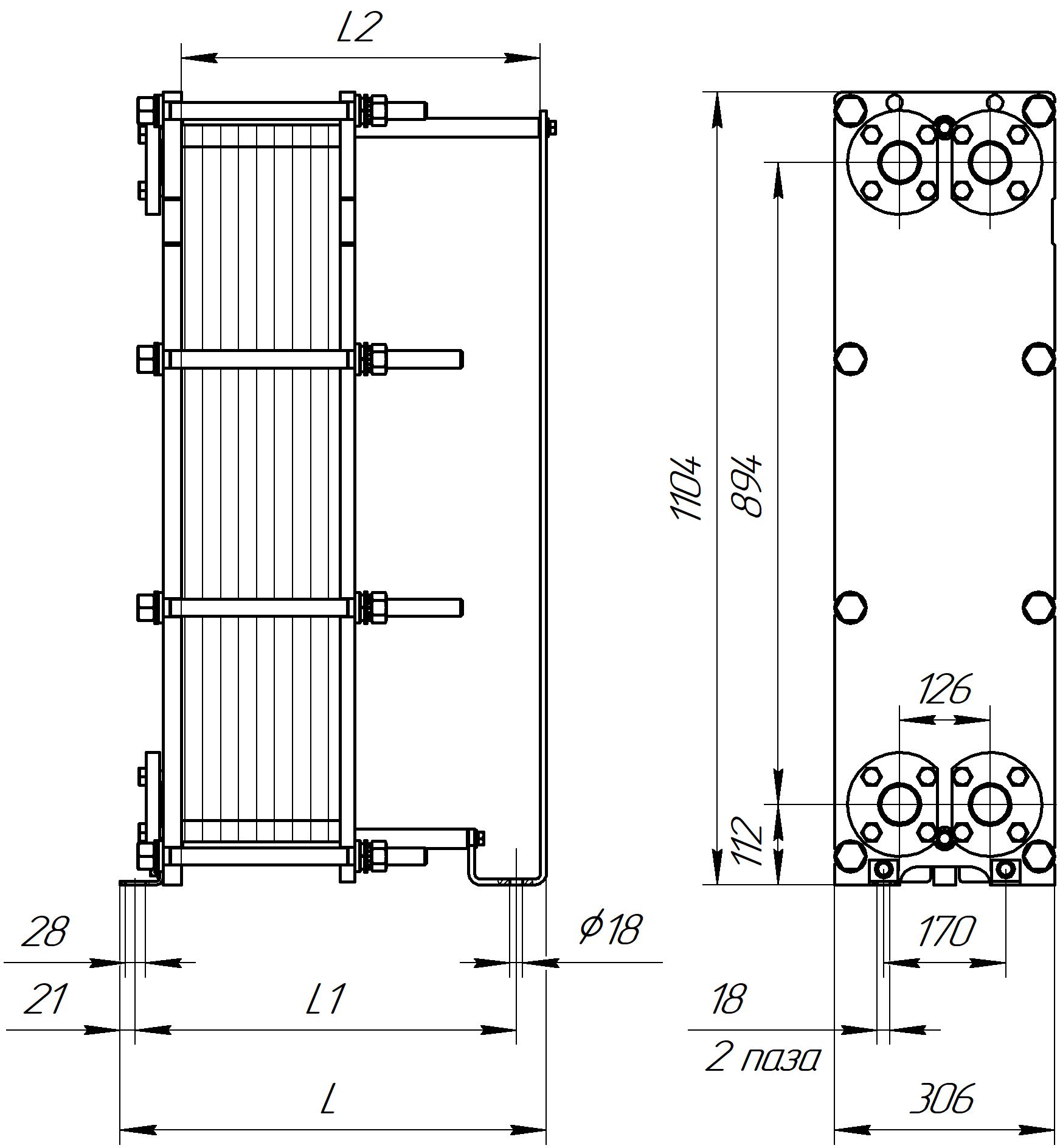

- Габаритные размеры (ШхВхГ), мм
- 306х1104х893
- Макс. масса, кг
- 160
Обзор
Обзор- Конфигурация пластин: Количество пластин в пакете составляет от 112 до 146 штук. Это позволяет достичь максимальную площадь теплообмена до 29,09 м² (при площади одной пластины 0,202 м²).
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и комбинациями, что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х1104х893 мм и массой 160 кг. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 5
- Количество пластин
- 112-146
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 306х1104х893
- Макс. масса, кг
- 160
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
- Конфигурация пластин: Количество пластин в пакете составляет от 112 до 146 штук. Это позволяет достичь максимальную площадь теплообмена до 29,09 м² (при площади одной пластины 0,202 м²).
- Типы каналов: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и комбинациями, что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х1104х893 мм и массой 160 кг. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
