Теплообменник НН№20 ДУ 50 18-39 пластин 1,0 МПа

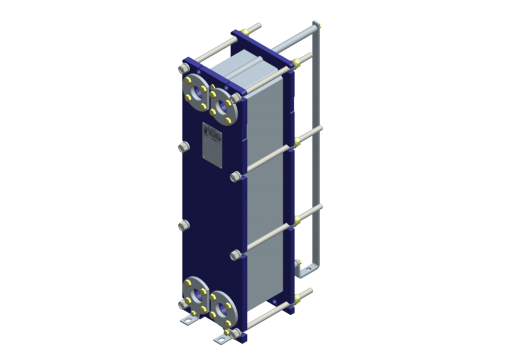

Теплообменник Ридан НН№20 (рама №2) — это одна из модификаций разборного пластинчатого аппарата с условным проходом Ду 50 мм, рассчитан на рабочее давление до 1,0 МПа и комплектуется пакетом от 18 до 39 пластин.
- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

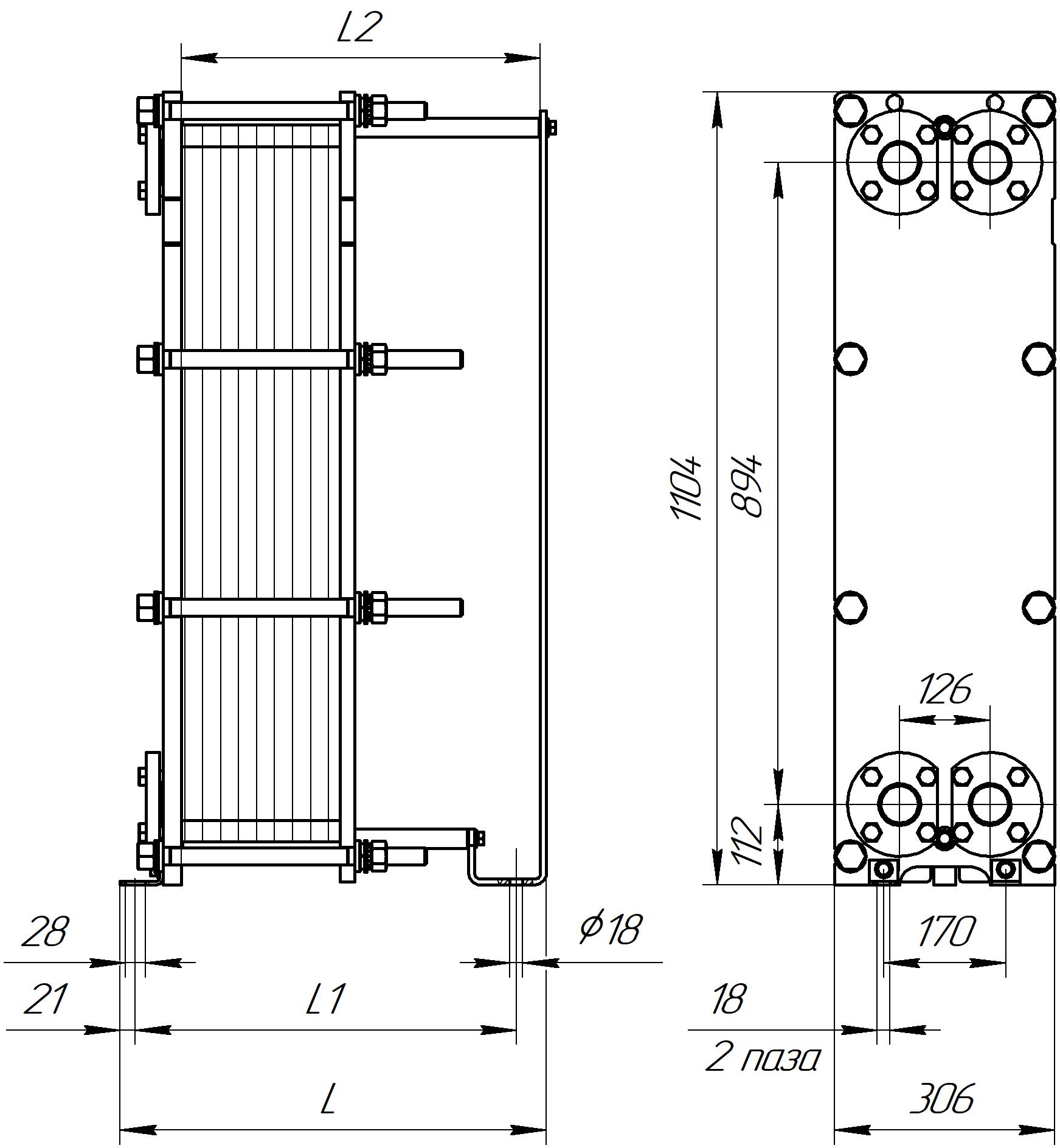

- Габаритные размеры (ШхВхГ), мм
- 306х1104х393
- Макс. масса, кг
- 145
Обзор
Обзор- Конфигурация пластин: Количество пластин в диапазоне от 18 до 39 в пакете. Площадь одной пластины составляет 0,202 м². Максимальная площадь теплообмена аппарата достигает 7,47 м².
- Гибкость конфигурации: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Эффективное уплотнение Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Такое решение позволяет производить быструю замену уплотнений без специального инструмента, сокращая время и стоимость обслуживания.
- Дополнительные опции: Возможна комплектация теплоизоляцией.
Документы
Все документы- № рамы
- 2
- Количество пластин
- 18-39
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 306х1104х393
- Макс. масса, кг
- 145
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
- Конфигурация пластин: Количество пластин в диапазоне от 18 до 39 в пакете. Площадь одной пластины составляет 0,202 м². Максимальная площадь теплообмена аппарата достигает 7,47 м².
- Гибкость конфигурации: Аппарат комплектуется пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Эффективное уплотнение Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Такое решение позволяет производить быструю замену уплотнений без специального инструмента, сокращая время и стоимость обслуживания.
- Дополнительные опции: Возможна комплектация теплоизоляцией.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№20 ДУ 50 5-17 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 75 157.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 5-17 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 75 975.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 106 206.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 18-39 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 103 623.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 158 713.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 40-75 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 149 667.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 245 358.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 76-111 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 225 633.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 331 777.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 112-146 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 301 044.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 375 137.00 Заказная позиция | ||||||||
Теплообменник НН№20 ДУ 50 147-235 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 377 934.00 Заказная позиция | ||||||||
