Теплообменник НН№62 ДУ 150 11-68 пластин 1,0 МПа

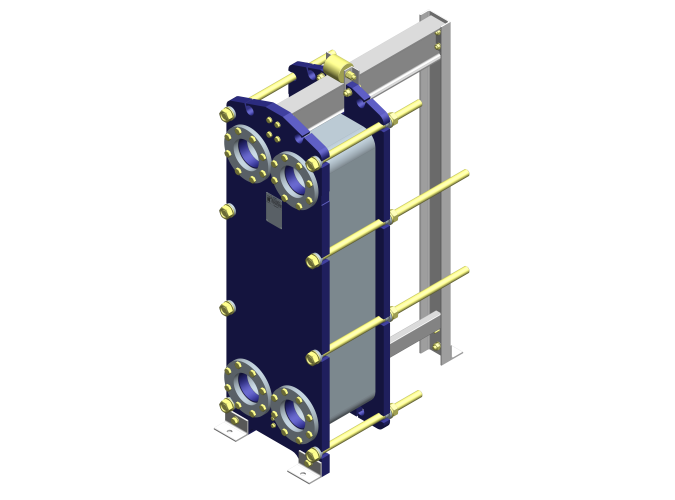

Теплообменник Ридан НН№62 на раме №1 — это компактный разборный пластинчатый аппарат в серии с присоединительным диаметром Ду 200 мм, рассчитанный на рабочее давление до 1,0 МПа. Предлагает уровень компоновки — от 11 до 68 пластин и площадь теплообмена до 44,94 м².
от ₽ 269 781.00
Цена без НДС Заказная позиция
- № рамы
- 1
- Количество пластин
- 11-68
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 11-68
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

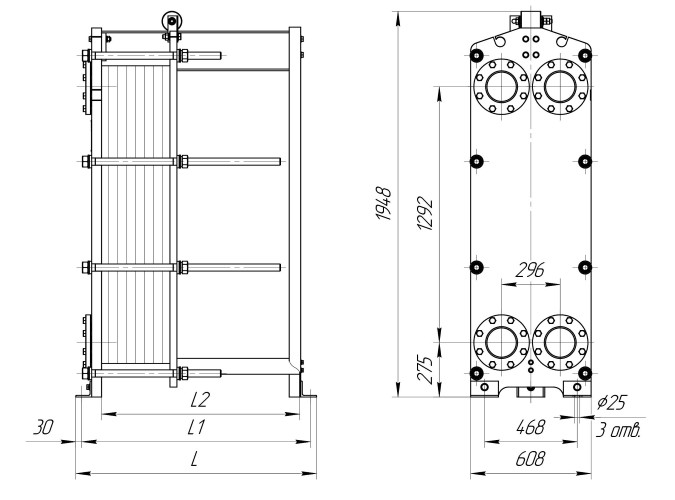

- Габаритные размеры (ШхВхГ), мм
- 608х1948х810
- Макс. масса, кг
- 960
Обзор
Обзор- Максимальная компоновка в серии: Теплообменник на раме №1 комплектуется пакетом пластин от 11 до 68 штук, обеспечивая площадь теплообмена до 44,94 м². Оборудование предназначено для применения в производственных процессах, котельных установках и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точной адаптации к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет оптимизировать тепловые характеристики оборудования.
- Конструктивные особенности: Модель имеет габаритные размеры 608×1948×810 мм и массу 960 кг, что обеспечивает компактность и удобство монтажа.
- Надежное уплотнение:
- Тип SonderLock: Конструкция предусматривает применение инновационной технологии уплотнения. Уплотнительные элементы устанавливаются в профилированные пазы по контуру пластин с фиксацией при помощи специализированной клипсы. Особенностью системы SonderLock является безушковая конструкция крепежа, фиксирующаяся по принципу защелкивания. При монтаже клипса позиционируется в пазу пластины и надежно закрепляется с характерным щелчком, обеспечивая визуальный и тактильный контроль правильности установки. Дополнительную защиту от протечек гарантируют уплотнительные элементы портов, расположенные на неподвижной плите аппарата.
- Дополнительные опции: Для повышения энергоэффективности возможна комплектация теплоизоляционными материалами, способствующими снижению тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 1
- Количество пластин
- 11-68
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х1948х810
- Макс. масса, кг
- 960
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Максимальная компоновка в серии: Теплообменник на раме №1 комплектуется пакетом пластин от 11 до 68 штук, обеспечивая площадь теплообмена до 44,94 м². Оборудование предназначено для применения в производственных процессах, котельных установках и центральных тепловых пунктах (ЦТП).
- Типы каналов: Для точной адаптации к рабочим параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет оптимизировать тепловые характеристики оборудования.
- Конструктивные особенности: Модель имеет габаритные размеры 608×1948×810 мм и массу 960 кг, что обеспечивает компактность и удобство монтажа.
- Надежное уплотнение:
- Тип SonderLock: Конструкция предусматривает применение инновационной технологии уплотнения. Уплотнительные элементы устанавливаются в профилированные пазы по контуру пластин с фиксацией при помощи специализированной клипсы. Особенностью системы SonderLock является безушковая конструкция крепежа, фиксирующаяся по принципу защелкивания. При монтаже клипса позиционируется в пазу пластины и надежно закрепляется с характерным щелчком, обеспечивая визуальный и тактильный контроль правильности установки. Дополнительную защиту от протечек гарантируют уплотнительные элементы портов, расположенные на неподвижной плите аппарата.
- Дополнительные опции: Для повышения энергоэффективности возможна комплектация теплоизоляционными материалами, способствующими снижению тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№62 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1948х810 | 960 | ||
₽ 269 781.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1948х825 | 1120 | ||
₽ 362 913.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,0 МПа | 2 | 69-115 | от -25 до +180 | 1,0 | 608х1948х1210 | 1100 | ||
₽ 524 964.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,6 МПа | 2 | 69-115 | от -25 до +180 | 1,6 | 608х1948х1225 | 1290 | ||
₽ 762 019.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,0 МПа | 3 | 116-207 | от -25 до +180 | 1,0 | 608х1948х1710 | 1350 | ||
₽ 724 283.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,6 МПа | 3 | 116-207 | от -25 до +180 | 1,6 | 608х1948х1725 | 1580 | ||
₽ 1 077 963.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,0 МПа | 4 | 208-300 | от -25 до +180 | 1,0 | 608х1948х2210 | 1610 | ||
₽ 1 147 775.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,6 МПа | 4 | 208-300 | от -25 до +180 | 1,6 | 608х1948х2225 | 1890 | ||
₽ 1 729 745.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,0 МПа | 5 | 301-392 | от -25 до +180 | 1,0 | 608х1948х2710 | 1860 | ||
₽ 1 544 578.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,6 МПа | 5 | 301-392 | от -25 до +180 | 1,6 | 608х1948х2725 | 2190 | ||
₽ 2 357 320.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,0 МПа | 6 | 393-485 | от -25 до +180 | 1,0 | 608х1948х3210 | 2120 | ||
₽ 1 942 994.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,6 МПа | 6 | 393-485 | от -25 до +180 | 1,6 | 608х1948х3225 | 2500 | ||
₽ 2 984 026.00 Заказная позиция | ||||||||
