Теплообменник НН№62 ДУ 150 208-300 пластин 1,0 МПа

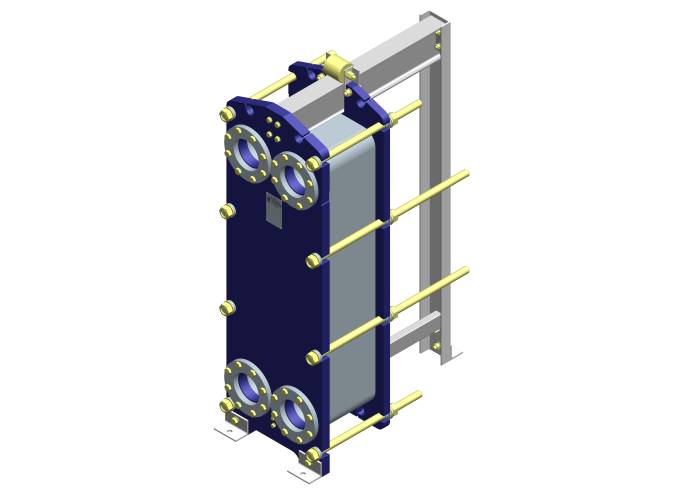

Теплообменник Ридан НН№62 на раме №4 с диаметром присоединения Ду 150 мм. Рассчитан на давление 1,0 МПа и оснащается пакетом из 208-300 пластин, что дает максимальную площадь теплообмена 202,93 м².
от ₽ 1 147 775.00
Цена без НДС Заказная позиция
- № рамы
- 4
- Количество пластин
- 208-300
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 208-300
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

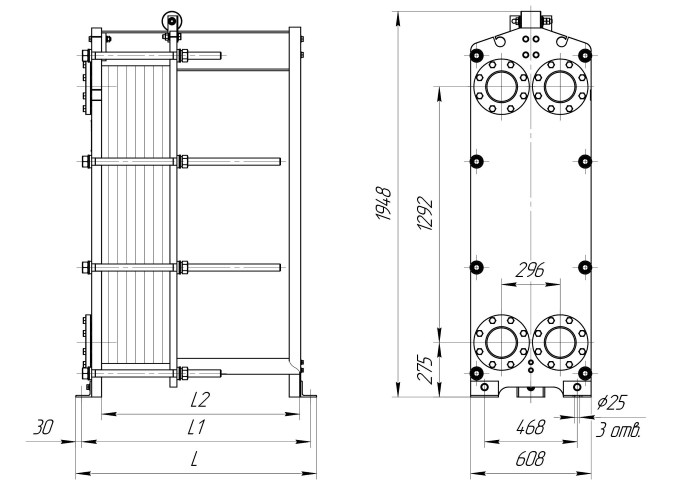

- Габаритные размеры (ШхВхГ), мм
- 608х1948х2210
- Макс. масса, кг
- 1610
Обзор
Обзор- Промышленная производительность: Модель с пакетом 208-300 пластин обеспечивает расширенную площадь теплообмена до 202,93 м², что позволяет эффективно решать задачи промышленного масштаба на крупных объектах с высокими тепловыми нагрузками.
- Универсальность конфигурации: Доступны все типы каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL) для создания наиболее эффективной схемы теплообмена в сложных системах.
- Надежное уплотнение:
- Тип SonderLock: Система SonderLock обеспечивает исключительную герметичность благодаря инновационной конструкции. Уплотнительные элементы устанавливаются в специальные профилированные углубления по всему контуру пластин и фиксируются при помощи запатентованной клипсы. Особенность системы заключается в использовании клипсы без монтажного ушка, которая фиксируется по принципу защелкивания. При монтаже клипса точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка, что обеспечивает визуальное и тактильное подтверждение правильной установки. Такая конструкция не только гарантирует долговечность и надежность соединения, но и значительно упрощает процесс обслуживания и замены уплотнительных элементов в процессе эксплуатации.
- Дополнительные опции: Для достижения максимальной энергоэффективности рекомендуется комплектация теплоизоляцией, которая значительно снижает тепловые потери и повышает общую производительность.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 4
- Количество пластин
- 208-300
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х1948х2210
- Макс. масса, кг
- 1610
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Промышленная производительность: Модель с пакетом 208-300 пластин обеспечивает расширенную площадь теплообмена до 202,93 м², что позволяет эффективно решать задачи промышленного масштаба на крупных объектах с высокими тепловыми нагрузками.
- Универсальность конфигурации: Доступны все типы каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL) для создания наиболее эффективной схемы теплообмена в сложных системах.
- Надежное уплотнение:
- Тип SonderLock: Система SonderLock обеспечивает исключительную герметичность благодаря инновационной конструкции. Уплотнительные элементы устанавливаются в специальные профилированные углубления по всему контуру пластин и фиксируются при помощи запатентованной клипсы. Особенность системы заключается в использовании клипсы без монтажного ушка, которая фиксируется по принципу защелкивания. При монтаже клипса точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка, что обеспечивает визуальное и тактильное подтверждение правильной установки. Такая конструкция не только гарантирует долговечность и надежность соединения, но и значительно упрощает процесс обслуживания и замены уплотнительных элементов в процессе эксплуатации.
- Дополнительные опции: Для достижения максимальной энергоэффективности рекомендуется комплектация теплоизоляцией, которая значительно снижает тепловые потери и повышает общую производительность.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№62 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1948х810 | 960 | ||
₽ 269 781.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1948х825 | 1120 | ||
₽ 362 913.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,0 МПа | 2 | 69-115 | от -25 до +180 | 1,0 | 608х1948х1210 | 1100 | ||
₽ 524 964.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,6 МПа | 2 | 69-115 | от -25 до +180 | 1,6 | 608х1948х1225 | 1290 | ||
₽ 762 019.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,0 МПа | 3 | 116-207 | от -25 до +180 | 1,0 | 608х1948х1710 | 1350 | ||
₽ 724 283.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,6 МПа | 3 | 116-207 | от -25 до +180 | 1,6 | 608х1948х1725 | 1580 | ||
₽ 1 077 963.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,0 МПа | 4 | 208-300 | от -25 до +180 | 1,0 | 608х1948х2210 | 1610 | ||
₽ 1 147 775.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,6 МПа | 4 | 208-300 | от -25 до +180 | 1,6 | 608х1948х2225 | 1890 | ||
₽ 1 729 745.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,0 МПа | 5 | 301-392 | от -25 до +180 | 1,0 | 608х1948х2710 | 1860 | ||
₽ 1 544 578.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,6 МПа | 5 | 301-392 | от -25 до +180 | 1,6 | 608х1948х2725 | 2190 | ||
₽ 2 357 320.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,0 МПа | 6 | 393-485 | от -25 до +180 | 1,0 | 608х1948х3210 | 2120 | ||
₽ 1 942 994.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,6 МПа | 6 | 393-485 | от -25 до +180 | 1,6 | 608х1948х3225 | 2500 | ||
₽ 2 984 026.00 Заказная позиция | ||||||||
