Теплообменник НН№62 ДУ 150 301-392 пластин 1,0 МПа

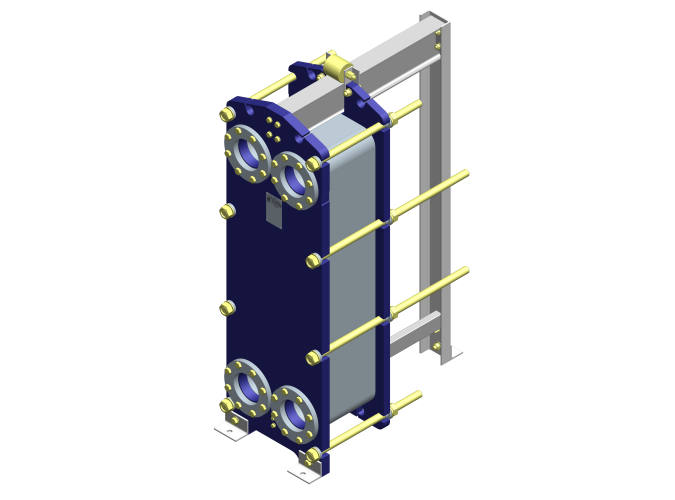

Высокопроизводительный теплообменник Ридан НН№62 на раме №5 (Ду 150 мм, 1,0 МПа). Аппарат большой мощности с количеством пластин от 301 до 392 и рекордной площадью теплообмена до 265,59 м².
от ₽ 1 544 578.00
Цена без НДС Заказная позиция
- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

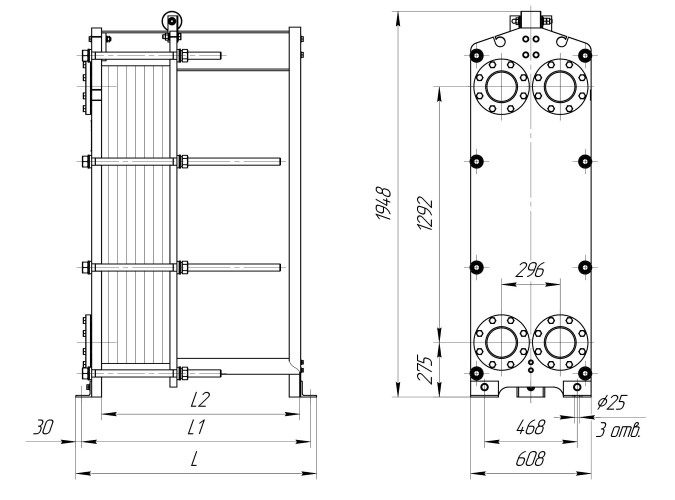

- Габаритные размеры (ШхВхГ), мм
- 608х1948х2710
- Макс. масса, кг
- 1860
Обзор
Обзор- Максимальная эффективность: Теплообменник с пакетом 301-392 пластины достигает площади теплообмена 265,59 м². Данный показатель соответствует требованиям (ЦТП), обеспечивая работу в высоконагруженных системах теплоснабжения.
- Гибкость в настройке: Широкий ассортимент типов каналов (ТК, ТМ, TL и их гибридные модификации) позволяет выполнить точную адаптацию оборудования к специфическим характеристикам теплоносителей и индивидуальным параметрам системы, гарантируя оптимальные режимы теплообмена.
- Надежное уплотнение:
- Тип SonderLock: Система SonderLock обеспечивает повышенную надежность герметизации благодаря усовершенствованной технологии монтажа. Уплотнительные элементы устанавливаются в специальные профилированные пазы, расположенные по всему контуру пластин, с последующей фиксацией при помощи инновационной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация реализована по принципу защелкивания. В процессе установки клипса точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка, что обеспечивает визуальный и тактильный контроль качества монтажа. Дополнительный уровень защиты от протечек создается за счет применения специальных уплотнений портов.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х1948х2710
- Макс. масса, кг
- 1860
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Максимальная эффективность: Теплообменник с пакетом 301-392 пластины достигает площади теплообмена 265,59 м². Данный показатель соответствует требованиям (ЦТП), обеспечивая работу в высоконагруженных системах теплоснабжения.
- Гибкость в настройке: Широкий ассортимент типов каналов (ТК, ТМ, TL и их гибридные модификации) позволяет выполнить точную адаптацию оборудования к специфическим характеристикам теплоносителей и индивидуальным параметрам системы, гарантируя оптимальные режимы теплообмена.
- Надежное уплотнение:
- Тип SonderLock: Система SonderLock обеспечивает повышенную надежность герметизации благодаря усовершенствованной технологии монтажа. Уплотнительные элементы устанавливаются в специальные профилированные пазы, расположенные по всему контуру пластин, с последующей фиксацией при помощи инновационной клипсы. Конструкция клипсы не имеет монтажного ушка, а ее фиксация реализована по принципу защелкивания. В процессе установки клипса точно позиционируется в пазу пластины и надежно закрепляется до характерного щелчка, что обеспечивает визуальный и тактильный контроль качества монтажа. Дополнительный уровень защиты от протечек создается за счет применения специальных уплотнений портов.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№62 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1948х810 | 960 | ||
₽ 269 781.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1948х825 | 1120 | ||
₽ 362 913.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,0 МПа | 2 | 69-115 | от -25 до +180 | 1,0 | 608х1948х1210 | 1100 | ||
₽ 524 964.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 69-115 пластин 1,6 МПа | 2 | 69-115 | от -25 до +180 | 1,6 | 608х1948х1225 | 1290 | ||
₽ 762 019.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,0 МПа | 3 | 116-207 | от -25 до +180 | 1,0 | 608х1948х1710 | 1350 | ||
₽ 724 283.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 116-207 пластин 1,6 МПа | 3 | 116-207 | от -25 до +180 | 1,6 | 608х1948х1725 | 1580 | ||
₽ 1 077 963.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,0 МПа | 4 | 208-300 | от -25 до +180 | 1,0 | 608х1948х2210 | 1610 | ||
₽ 1 147 775.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 208-300 пластин 1,6 МПа | 4 | 208-300 | от -25 до +180 | 1,6 | 608х1948х2225 | 1890 | ||
₽ 1 729 745.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,0 МПа | 5 | 301-392 | от -25 до +180 | 1,0 | 608х1948х2710 | 1860 | ||
₽ 1 544 578.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 301-392 пластин 1,6 МПа | 5 | 301-392 | от -25 до +180 | 1,6 | 608х1948х2725 | 2190 | ||
₽ 2 357 320.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,0 МПа | 6 | 393-485 | от -25 до +180 | 1,0 | 608х1948х3210 | 2120 | ||
₽ 1 942 994.00 Заказная позиция | ||||||||
Теплообменник НН№62 ДУ 150 393-485 пластин 1,6 МПа | 6 | 393-485 | от -25 до +180 | 1,6 | 608х1948х3225 | 2500 | ||
₽ 2 984 026.00 Заказная позиция | ||||||||
