Теплообменник НН№86 ДУ 150 11-40 пластин 1,0 МПа

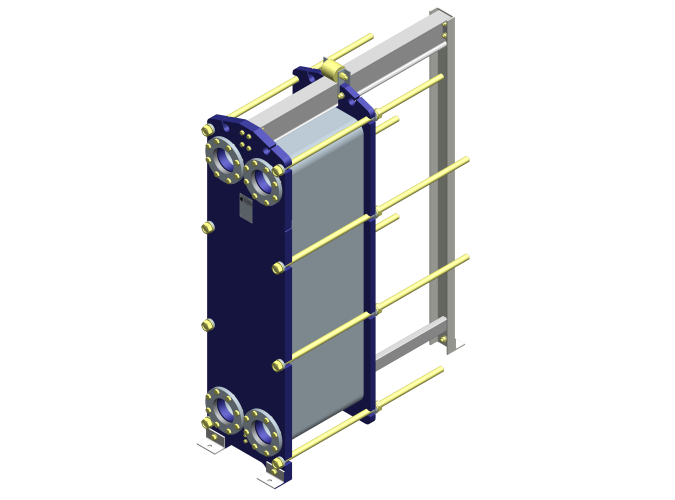

Теплообменник Ридан НН№86 на раме №1 — это компактный разборный пластинчатый аппарат в серии с присоединительным диаметром Ду 150 мм, рассчитанный на рабочее давление до 1,0 МПа. Предлагает уровень компоновки — от 11 до 40 пластин и площадь теплообмена до 34,99 м².
- № рамы
- 1
- Количество пластин
- 11-40
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 11-40
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

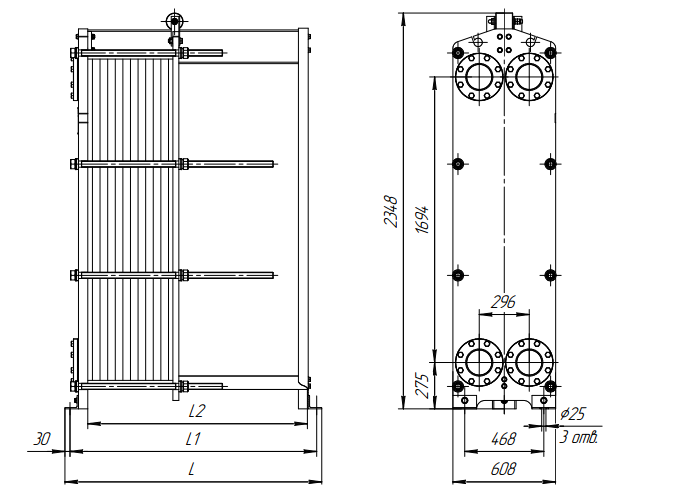

- Габаритные размеры (ШхВхГ), мм
- 608х2348х810
- Макс. масса, кг
- 1080
Обзор
Обзор- Максимальная компоновка в серии: Аппарат на раме №1 - позволяет укомплектовать пакет от 11 до 40 пластин и достигать площади теплообмена — 34,99 м². Теплообменник подходит для производственных задач, в котельных, ЦТП.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 608х2348х810 мм и массой 1080 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыВопросы по товару
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответ- № рамы
- 1
- Количество пластин
- 11-40
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х2348х810
- Макс. масса, кг
- 1080
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Максимальная компоновка в серии: Аппарат на раме №1 - позволяет укомплектовать пакет от 11 до 40 пластин и достигать площади теплообмена — 34,99 м². Теплообменник подходит для производственных задач, в котельных, ЦТП.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 608х2348х810 мм и массой 1080 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Вопросы о товарах серии
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответТовары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№86 ДУ 150 11-40 пластин 1,0 МПа | 1 | 11-40 | от -25 до +180 | 1,0 | 608х2348х810 | 1080 | ||
₽ 547 973.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 11-40 пластин 1,6 МПа | 1 | 11-40 | от -25 до +180 | 1,6 | 608х2348х820 | 1180 | ||
₽ 618 508.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,0 МПа | 2 | 41-113 | от -25 до +180 | 1,0 | 608х2348х1210 | 1370 | ||
₽ 886 240.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,6 МПа | 2 | 41-113 | от -25 до +180 | 1,6 | 608х2348х1220 | 1470 | ||
₽ 916 331.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,0 МПа | 3 | 114-204 | от -25 до +180 | 1,0 | 608х2348х1710 | 1750 | ||
₽ 1 670 237.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,6 МПа | 3 | 114-204 | от -25 до +180 | 1,6 | 608х2348х1720 | 1850 | ||
₽ 1 597 848.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,0 МПа | 4 | 205-295 | от -25 до +180 | 1,0 | 608х2348х2210 | 2120 | ||
₽ 2 671 110.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,6 МПа | 4 | 205-295 | от -25 до +180 | 1,6 | 608х2348х2220 | 2220 | ||
₽ 2 468 177.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,0 МПа | 5 | 296-386 | от -25 до +180 | 1,0 | 608х2348х2710 | 2510 | ||
₽ 3 689 769.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,6 МПа | 5 | 296-386 | от -25 до +180 | 1,6 | 608х2348х2720 | 2600 | ||
₽ 3 365 703.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,0 МПа | 6 | 387-477 | от -25 до +180 | 1,0 | 608х2348х3210 | 2890 | ||
₽ 4 692 859.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,6 МПа | 6 | 387-477 | от -25 до +180 | 1,6 | 608х2348х3220 | 2990 | ||
₽ 4 241 286.00 Заказная позиция | ||||||||
