Теплообменник НН№86 ДУ 150 205-295 пластин 1,0 МПа

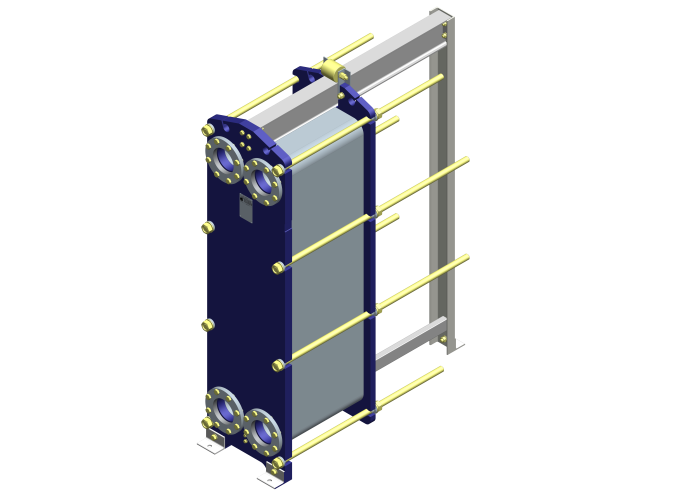

Теплообменник Ридан НН№086 (рама №4) - разборный пластинчатый аппарат, с площадью теплообмена в 269,85 м², рассчитанный на давление 1,0 МПа. Поставляется в комплекте с ответными фланцами.
- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

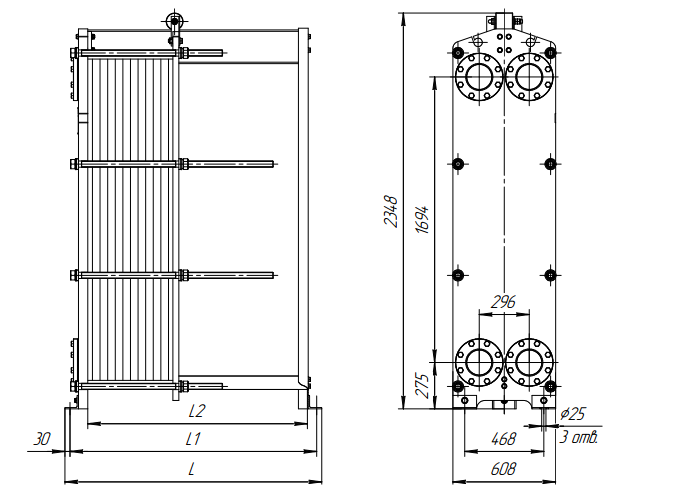

- Габаритные размеры (ШхВхГ), мм
- 608х2348х2210
- Макс. масса, кг
- 2120
Обзор
Обзор- Конфигурация: Количество пластин в пакете варьируется от 205 до 295 , что позволяет подобрать оптимальную площадь теплообмена до 269,85 м²
- Настройка под задачу: Компоновка из различных типов каналов (ТК, ТМ, TL и их комбинаций) позволяет осуществить гибкий подбор на требуемые параметры системы.
- Надежная система фиксации SonderLock: Уплотнительный элемент устанавливается в специальные монтажные пазы по периметру пластины и закрепляется с помощью зажимной клипсы. Конструкция SonderLock представляет собой клипсу без выступающих элементов, которая фиксируется по принципу защелки: крепеж вставляется в паз на пластине и надежно закрепляется при достижении характерного щелчка. Повышенная защита от протечек обеспечивается за счет применения специальных уплотнительных элементов на патрубках, установленных на стационарной плите теплообменника.
- Дополнительные опции: Возможность предусмотреть теплоизоляцию
Документы
Все документыВопросы по товару
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответ- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х2348х2210
- Макс. масса, кг
- 2120
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Конфигурация: Количество пластин в пакете варьируется от 205 до 295 , что позволяет подобрать оптимальную площадь теплообмена до 269,85 м²
- Настройка под задачу: Компоновка из различных типов каналов (ТК, ТМ, TL и их комбинаций) позволяет осуществить гибкий подбор на требуемые параметры системы.
- Надежная система фиксации SonderLock: Уплотнительный элемент устанавливается в специальные монтажные пазы по периметру пластины и закрепляется с помощью зажимной клипсы. Конструкция SonderLock представляет собой клипсу без выступающих элементов, которая фиксируется по принципу защелки: крепеж вставляется в паз на пластине и надежно закрепляется при достижении характерного щелчка. Повышенная защита от протечек обеспечивается за счет применения специальных уплотнительных элементов на патрубках, установленных на стационарной плите теплообменника.
- Дополнительные опции: Возможность предусмотреть теплоизоляцию
Вопросы о товарах серии
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответТовары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№86 ДУ 150 11-40 пластин 1,0 МПа | 1 | 11-40 | от -25 до +180 | 1,0 | 608х2348х810 | 1080 | ||
₽ 547 973.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 11-40 пластин 1,6 МПа | 1 | 11-40 | от -25 до +180 | 1,6 | 608х2348х820 | 1180 | ||
₽ 618 508.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,0 МПа | 2 | 41-113 | от -25 до +180 | 1,0 | 608х2348х1210 | 1370 | ||
₽ 886 240.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,6 МПа | 2 | 41-113 | от -25 до +180 | 1,6 | 608х2348х1220 | 1470 | ||
₽ 916 331.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,0 МПа | 3 | 114-204 | от -25 до +180 | 1,0 | 608х2348х1710 | 1750 | ||
₽ 1 670 237.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,6 МПа | 3 | 114-204 | от -25 до +180 | 1,6 | 608х2348х1720 | 1850 | ||
₽ 1 597 848.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,0 МПа | 4 | 205-295 | от -25 до +180 | 1,0 | 608х2348х2210 | 2120 | ||
₽ 2 671 110.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,6 МПа | 4 | 205-295 | от -25 до +180 | 1,6 | 608х2348х2220 | 2220 | ||
₽ 2 468 177.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,0 МПа | 5 | 296-386 | от -25 до +180 | 1,0 | 608х2348х2710 | 2510 | ||
₽ 3 689 769.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,6 МПа | 5 | 296-386 | от -25 до +180 | 1,6 | 608х2348х2720 | 2600 | ||
₽ 3 365 703.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,0 МПа | 6 | 387-477 | от -25 до +180 | 1,0 | 608х2348х3210 | 2890 | ||
₽ 4 692 859.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,6 МПа | 6 | 387-477 | от -25 до +180 | 1,6 | 608х2348х3220 | 2990 | ||
₽ 4 241 286.00 Заказная позиция | ||||||||
