Теплообменник НН№86 ДУ 150 296-386 пластин 1,6 МПа
- № рамы
- 5
- Количество пластин
- 296-386
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 296-386
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

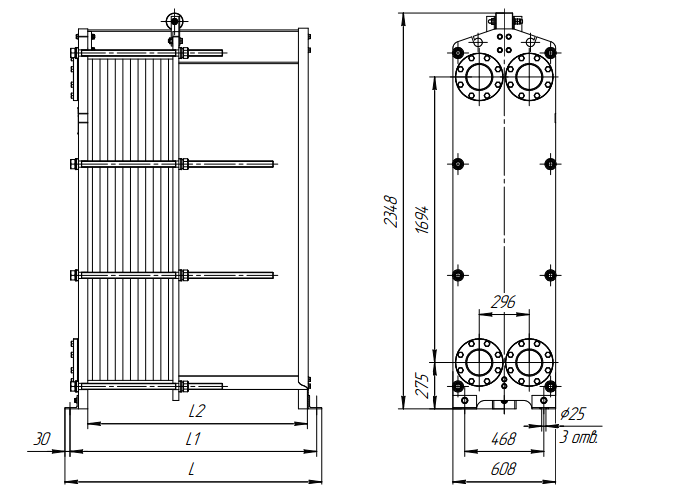

- Габаритные размеры (ШхВхГ), мм
- 608х2348х2720
- Макс. масса, кг
- 2600
Обзор
Обзор- Системы теплоснабжения и центральные тепловые пункты (ЦТП) крупных объектов.
- Электроэнергетика и атомная промышленность для охлаждения технологических контуров.
- Металлургическая промышленность в системах охлаждения оборудования и утилизации тепла.
- Химическая, нефтяная и газовая промышленность для работы с агрессивными средами, углеводородами.
- Другие различные отрасли промышленности, использующие процессы теплообмена.
- Температура, °С
- -25 ... +180
- Теплоноситель
- Вода, пар, гликолевые растворы, углеводороды, кислоты, щелочи, пищевые продукты
- Давление
- до 25 бар
- Материал пластин
- AISI 304, 316L, Titan и др.
- Материал прокладок
- EPDM, Nitril, Viton
- Количество пластин
- от 11 до 477
- Тип рамы
- 1 - 6
- Габаритные размеры (ШхВхГ), мм
- 608х2348х810(max 3220)
- Масса, кг
- до 2990

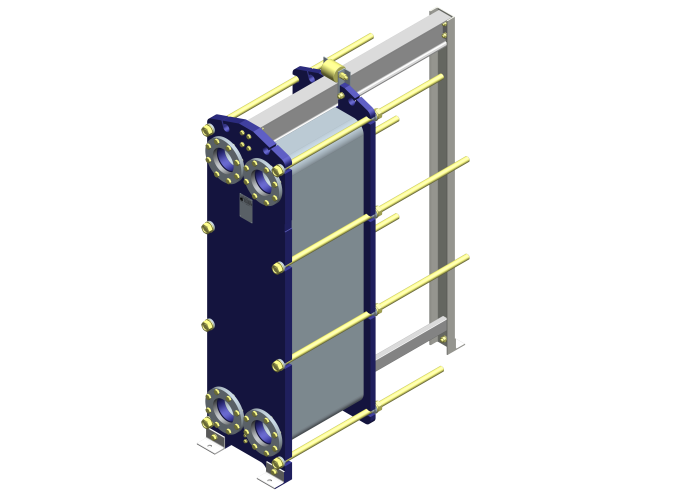

Теплообменник НН№86 ДУ 150
Пластинчатый теплообменник НН№86 ДУ 150 – это высокопроизводительное и надежное оборудование, предназначенное для эффективного теплообмена в промышленных масштабах. Данная модель относится к категории разборных пластинчатых теплообменников (РПТО), что обеспечивает ей исключительную гибкость конфигурации, масштабируемость и простоту в обслуживании.
Широко применяется для решения критически важных задач в составе сложных инженерных систем, где требуются высокая мощность и стабильность работы.
Оборудование является ключевым элементом в системах теплопередачи для различных отраслей промышленности:
По вопросам приобретения РПТО обращайтесь по адресу: 123@ridan.ru
С этим товаром часто покупают
Документация
Документы
Все документыВопросы по товару
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответ- № рамы
- 5
- Количество пластин
- 296-386
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х2348х2720
- Макс. масса, кг
- 2600
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 10
- Системы теплоснабжения и центральные тепловые пункты (ЦТП) крупных объектов.
- Электроэнергетика и атомная промышленность для охлаждения технологических контуров.
- Металлургическая промышленность в системах охлаждения оборудования и утилизации тепла.
- Химическая, нефтяная и газовая промышленность для работы с агрессивными средами, углеводородами.
- Другие различные отрасли промышленности, использующие процессы теплообмена.
- Температура, °С
- -25 ... +180
- Теплоноситель
- Вода, пар, гликолевые растворы, углеводороды, кислоты, щелочи, пищевые продукты
- Давление
- до 25 бар
- Материал пластин
- AISI 304, 316L, Titan и др.
- Материал прокладок
- EPDM, Nitril, Viton
- Количество пластин
- от 11 до 477
- Тип рамы
- 1 - 6
- Габаритные размеры (ШхВхГ), мм
- 608х2348х810(max 3220)
- Масса, кг
- до 2990
Теплообменник НН№86 ДУ 150
Пластинчатый теплообменник НН№86 ДУ 150 – это высокопроизводительное и надежное оборудование, предназначенное для эффективного теплообмена в промышленных масштабах. Данная модель относится к категории разборных пластинчатых теплообменников (РПТО), что обеспечивает ей исключительную гибкость конфигурации, масштабируемость и простоту в обслуживании.
Широко применяется для решения критически важных задач в составе сложных инженерных систем, где требуются высокая мощность и стабильность работы.
Оборудование является ключевым элементом в системах теплопередачи для различных отраслей промышленности:
По вопросам приобретения РПТО обращайтесь по адресу: 123@ridan.ru
С этим товаром часто покупают
Документация
Вопросы о товарах серии
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответТовары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№86 ДУ 150 11-40 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 547 973.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 11-40 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 618 508.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 886 240.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 916 331.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 1 670 237.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 1 597 848.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 2 671 110.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 2 468 177.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 3 689 769.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 3 365 703.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 4 692 859.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 4 241 286.00 Заказная позиция | ||||||||
