Теплообменник НН№86 ДУ 150 205-295 пластин 1,6 МПа

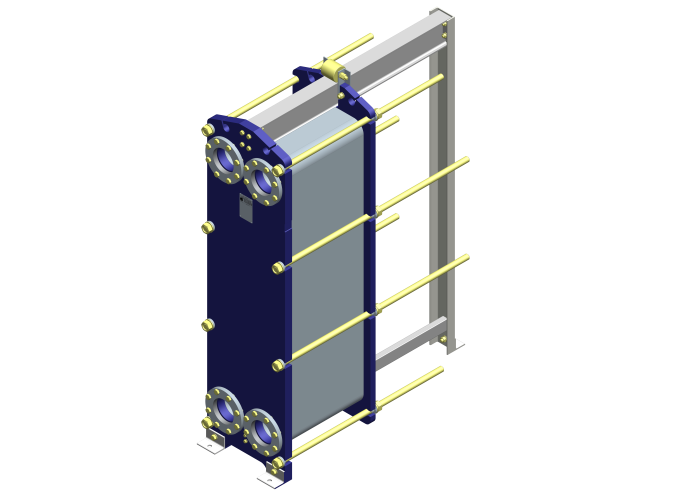

Теплообменник Ридан НН№86 на раме №4 — это разборный пластинчатый аппарат с присоединительным диаметром Ду 150 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Предназначен для комплектации крупными пакетами пластин от 205 до 295 штук, что позволяет достигать площади теплообмена до 269,85 м².
- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

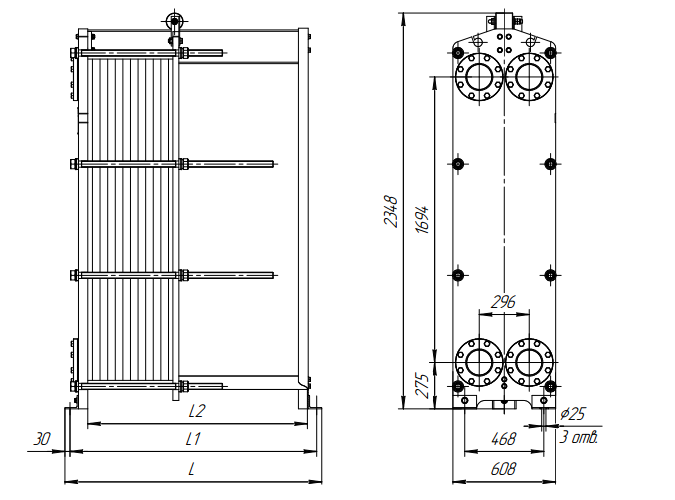

- Габаритные размеры (ШхВхГ), мм
- 608х2348х2220
- Макс. масса, кг
- 2220
Обзор
Обзор- Параметры теплообмена: Модель оснащается пакетом пластин, количество которых варьируется от 205 до 295 штук. Это позволяет достичь рекордной эффективной площади теплообмена — до 269,85 м², что делает аппарат оптимальным решением для высокопроизводительных систем.
- Типы каналов: Для точной настройки оборудования под рабочие параметры системы доступны пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL).
- Конструктивные особенности: Аппарат имеет габаритные размеры 608×2348×2220 мм и массу 2220 кг.
- Надежное уплотнение:
- Тип SonderLock: Уплотнительный элемент устанавливается в специальные монтажные пазы по периметру пластины и закрепляется с помощью зажимной клипсы. Конструкция SonderLock представляет собой клипсу без выступающих элементов, которая фиксируется по принципу защелки: крепеж вставляется в паз на пластине и надежно закрепляется при достижении характерного щелчка. Повышенная защита от протечек обеспечивается за счет применения специальных уплотнительных элементов на патрубках, установленных на стационарной плите теплообменника.
- Дополнительные опции: Для снижения тепловых потерь предлагается опция установки теплоизоляции.
Документы
Все документыВопросы по товару
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответ- № рамы
- 4
- Количество пластин
- 205-295
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х2348х2220
- Макс. масса, кг
- 2220
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 10
- Параметры теплообмена: Модель оснащается пакетом пластин, количество которых варьируется от 205 до 295 штук. Это позволяет достичь рекордной эффективной площади теплообмена — до 269,85 м², что делает аппарат оптимальным решением для высокопроизводительных систем.
- Типы каналов: Для точной настройки оборудования под рабочие параметры системы доступны пластины с типами каналов ТК, ТМ, TL, а также их комбинации (TKTM, TMTL, TKTL).
- Конструктивные особенности: Аппарат имеет габаритные размеры 608×2348×2220 мм и массу 2220 кг.
- Надежное уплотнение:
- Тип SonderLock: Уплотнительный элемент устанавливается в специальные монтажные пазы по периметру пластины и закрепляется с помощью зажимной клипсы. Конструкция SonderLock представляет собой клипсу без выступающих элементов, которая фиксируется по принципу защелки: крепеж вставляется в паз на пластине и надежно закрепляется при достижении характерного щелчка. Повышенная защита от протечек обеспечивается за счет применения специальных уплотнительных элементов на патрубках, установленных на стационарной плите теплообменника.
- Дополнительные опции: Для снижения тепловых потерь предлагается опция установки теплоизоляции.
Вопросы о товарах серии
Прошу уточить: можно ли зеркально поменять подключение теплообменников - Аппарат теплообменный пластинчатый разборный НН№8, расчет №w102221424?
Посмотреть ответТовары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№86 ДУ 150 11-40 пластин 1,0 МПа | 1 | 11-40 | от -25 до +180 | 1,0 | 608х2348х810 | 1080 | ||
₽ 547 973.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 11-40 пластин 1,6 МПа | 1 | 11-40 | от -25 до +180 | 1,6 | 608х2348х820 | 1180 | ||
₽ 618 508.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,0 МПа | 2 | 41-113 | от -25 до +180 | 1,0 | 608х2348х1210 | 1370 | ||
₽ 886 240.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 41-113 пластин 1,6 МПа | 2 | 41-113 | от -25 до +180 | 1,6 | 608х2348х1220 | 1470 | ||
₽ 916 331.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,0 МПа | 3 | 114-204 | от -25 до +180 | 1,0 | 608х2348х1710 | 1750 | ||
₽ 1 670 237.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 114-204 пластин 1,6 МПа | 3 | 114-204 | от -25 до +180 | 1,6 | 608х2348х1720 | 1850 | ||
₽ 1 597 848.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,0 МПа | 4 | 205-295 | от -25 до +180 | 1,0 | 608х2348х2210 | 2120 | ||
₽ 2 671 110.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 205-295 пластин 1,6 МПа | 4 | 205-295 | от -25 до +180 | 1,6 | 608х2348х2220 | 2220 | ||
₽ 2 468 177.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,0 МПа | 5 | 296-386 | от -25 до +180 | 1,0 | 608х2348х2710 | 2510 | ||
₽ 3 689 769.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 296-386 пластин 1,6 МПа | 5 | 296-386 | от -25 до +180 | 1,6 | 608х2348х2720 | 2600 | ||
₽ 3 365 703.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,0 МПа | 6 | 387-477 | от -25 до +180 | 1,0 | 608х2348х3210 | 2890 | ||
₽ 4 692 859.00 Заказная позиция | ||||||||
Теплообменник НН№86 ДУ 150 387-477 пластин 1,6 МПа | 6 | 387-477 | от -25 до +180 | 1,6 | 608х2348х3220 | 2990 | ||
₽ 4 241 286.00 Заказная позиция | ||||||||
