Как выбрать схему холодильной машины под конкретный объект

Выбор схемы холодильной машины — один из ключевых этапов проектирования системы холодоснабжения. От принципиальной схемы зависят холодопроизводительность оборудования, стабильность работы при переменной нагрузке, энергоэффективность, возможности регулирования и удобство технического обслуживания.

Чтобы правильно выбрать схему холодильной машины, необходимо учитывать не только требуемую холодопроизводительность. Важно оценить температурные режимы, количество потребителей, характер нагрузки, условия эксплуатации, способ охлаждения конденсатора, необходимость оттайки и рекуперации тепла.

В пособии «Стандартные холодильные машины» представлены типовые схемы для различных задач холодоснабжения: однокомпрессорные и многокомпрессорные установки, чиллеры, воздухоохладители, гликолевые системы, решения с рекуперацией, оттайкой горячим газом, а также системы на R717, R32 и R290.

Важно: типовая схема является основой для разработки решения. Окончательный выбор оборудования и принципиальной схемы выполняется с учетом параметров конкретного объекта и требований к системе.

От чего зависит выбор схемы холодильной машины

Перед проектированием необходимо определить основные параметры будущей системы:

• требуемую холодопроизводительность;
• расчетные температуры кипения и конденсации;
• количество и тип потребителей холода;
• количество температурных режимов;
• характер изменения нагрузки;
• расчетные наружные температуры;
• режим работы оборудования в течение года;
• необходимость зимнего пуска;
• способ оттайки;
• требования к резервированию;
• возможность использования вторичного теплоносителя;
• необходимость рекуперации тепла;
• выбранный хладагент;
• требования к автоматизации и регулированию.

Чем больше исходных данных собрано на начальном этапе, тем проще выбрать подходящую схему холодильной машины.

1. Определите требуемую холодопроизводительность

Первый параметр при выборе холодильной машины — требуемая холодопроизводительность.

Однако недостаточно определить только максимальную нагрузку. Необходимо понять, как она изменяется во времени.

Например, холодильная установка может большую часть суток работать при частичной нагрузке и только периодически выходить на расчетную мощность. В этом случае схема, рассчитанная исключительно на максимальную производительность, может требовать дополнительных средств регулирования.

Поэтому при проектировании следует определить:

• Максимальную и минимальную нагрузку;
• продолжительность работы в различных режимах;
• скорость изменения нагрузки.

Эти параметры непосредственно влияют на выбор количества компрессоров и способа регулирования их производительности.

2. Однокомпрессорная или многокомпрессорная холодильная машина

Одно из основных решений при проектировании — выбор между одним и несколькими компрессорами.

Однокомпрессорная схема

Однокомпрессорная холодильная машина может применяться при относительно простой структуре системы и понятном диапазоне изменения нагрузки.

Для таких установок могут использоваться различные способы регулирования производительности, включая частотное регулирование или байпасирование.

Преимущество такой архитектуры — сравнительно простая конструкция холодильного контура.

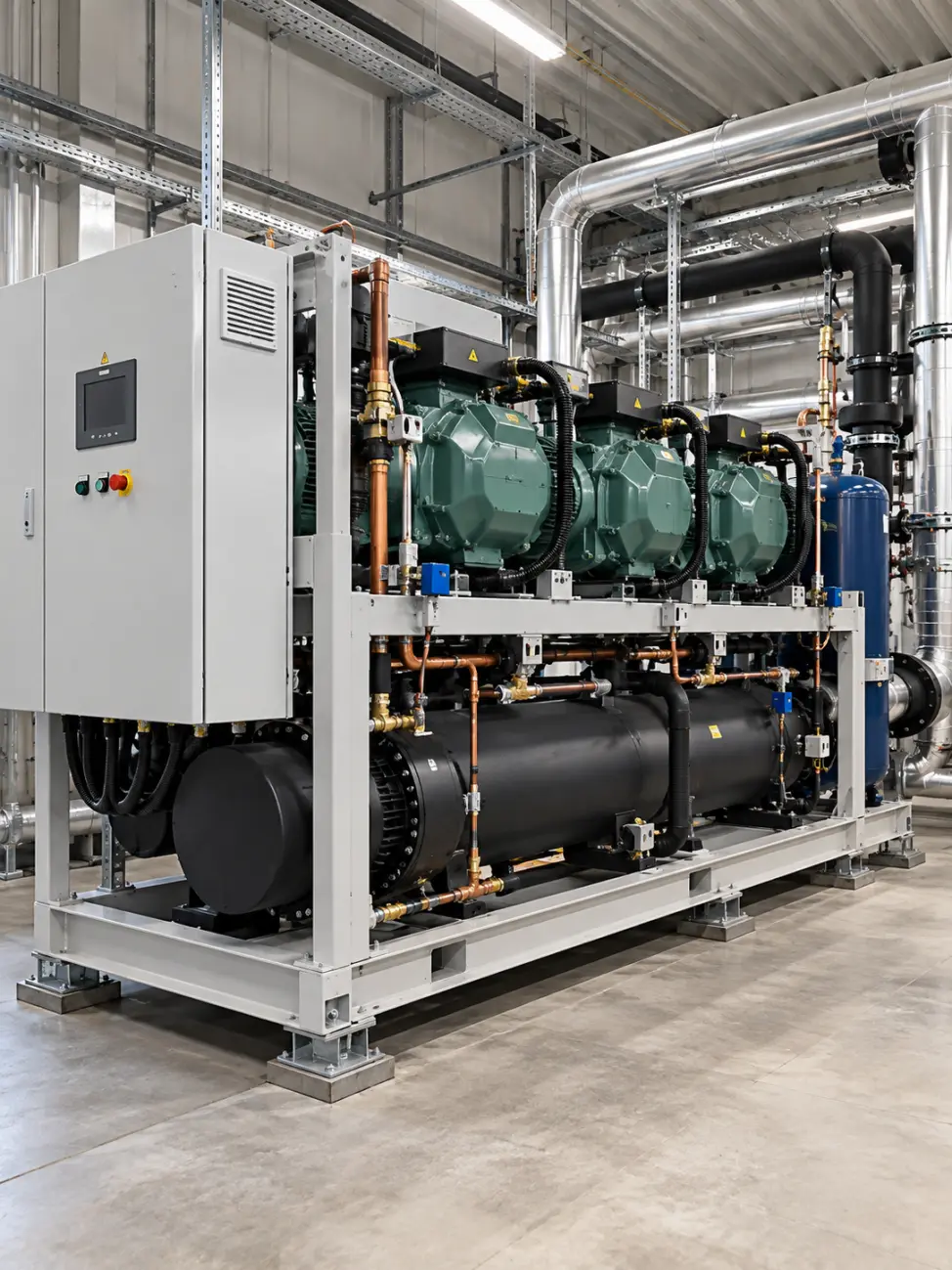

Многокомпрессорная схема

Многокомпрессорная холодильная машина состоит из нескольких компрессоров, работающих на общий холодильный контур.

Производительность системы может изменяться за счет включения и отключения отдельных компрессоров или применения дополнительного регулирования.

Такая архитектура позволяет адаптировать производительность холодильной машины к текущей нагрузке.

В типовых решениях также применяются:

• частотное регулирование;
• сателлитные схемы;
• винтовые компрессоры;
• экономайзеры;

Выбор конкретной схемы зависит от требований объекта.

3. Как выбрать способ регулирования производительности

Холодильная машина должна обеспечивать требуемую холодопроизводительность не только в расчетной точке, но и при изменении нагрузки.

Для этого применяются различные способы регулирования.

Частотное регулирование компрессора

При частотном регулировании производительность компрессора изменяется за счет изменения частоты вращения электродвигателя.

Такое решение позволяет плавно адаптировать производительность к потребности системы.

Частотное регулирование может применяться как в однокомпрессорных, так и в многокомпрессорных холодильных машинах.

Ступенчатое регулирование

В многокомпрессорной системе производительность можно изменять включением и отключением отдельных компрессоров.

Например, при снижении нагрузки часть компрессоров отключается, а при увеличении — включается снова.

Импульсное регулирование компрессора

Данный тип применим только для решений на спиральных компрессорах. Производительность компрессора изменяется за счет разгрузки (разжатия) спирального блока

Такое решение позволяет плавно адаптировать производительность к потребности системы в диапазоне от 10% до 100%.

Импульсное регулирование может применяться как в однокомпрессорных, так и в многокомпрессорных холодильных машинах.

Байпасирование

Для отдельных схем применяется регулирование производительности методом байпасирования.

Выбор между частотным, ступенчатым и другими способами регулирования необходимо выполнять на основании рабочего диапазона нагрузки и требований к системе управления.

4. Воздушное или водяное охлаждение конденсатора

Следующий вопрос — каким способом будет отводиться тепло от конденсатора.

Холодильная машина с воздушным конденсатором

При воздушном охлаждении тепло отводится в окружающий воздух.

Такое решение требует учитывать наружную температуру и сезонные условия эксплуатации.

Для работы при низкой наружной температуре требуется контроль за давлением конденсации и система «зимнего пуска».

Холодильная машина с водяным конденсатором

При водяном охлаждении тепло отводится через водяной контур.

В этом случае необходимо учитывать:

• температуру воды на входе;
• требуемый расход;
• допустимый перепад давления;
• условия работы водяного контура;
• способ регулирования давления конденсации.

Выбор между воздушным и водяным охлаждением определяется условиями конкретного объекта.

5. Нужна ли система «зимнего пуска»

Если холодильная машина работает круглогодично и имеет воздушный конденсатор, необходимо учитывать работу при низкой наружной температуре.

При снижении температуры окружающего воздуха изменяются условия теплоотдачи конденсатора. Поэтому в схеме может потребоваться регулирование давления конденсации.

Система зимнего пуска позволяет обеспечить необходимые условия работы холодильного контура при низких наружных температурах.

При выборе схемы необходимо определить:

• минимальную расчетную наружную температуру;
• допустимый диапазон работы оборудования;
• требуемую холодопроизводительность при низкой температуре.

6. Сколько температурных режимов необходимо обеспечить

Количество температурных уровней — еще один важный критерий выбора схемы холодильной машины.

Если все потребители работают примерно при одинаковой температуре кипения, систему можно построить относительно просто.

Если же на объекте одновременно присутствуют, например:

• холодильные камеры;
• морозильные камеры;
• технологические потребители;
• оборудование для кондиционирования;

могут потребоваться различные температурные режимы.

В этом случае при проектировании необходимо определить, какие потребители можно объединить в один контур, а для каких потребуется отдельный температурный уровень.

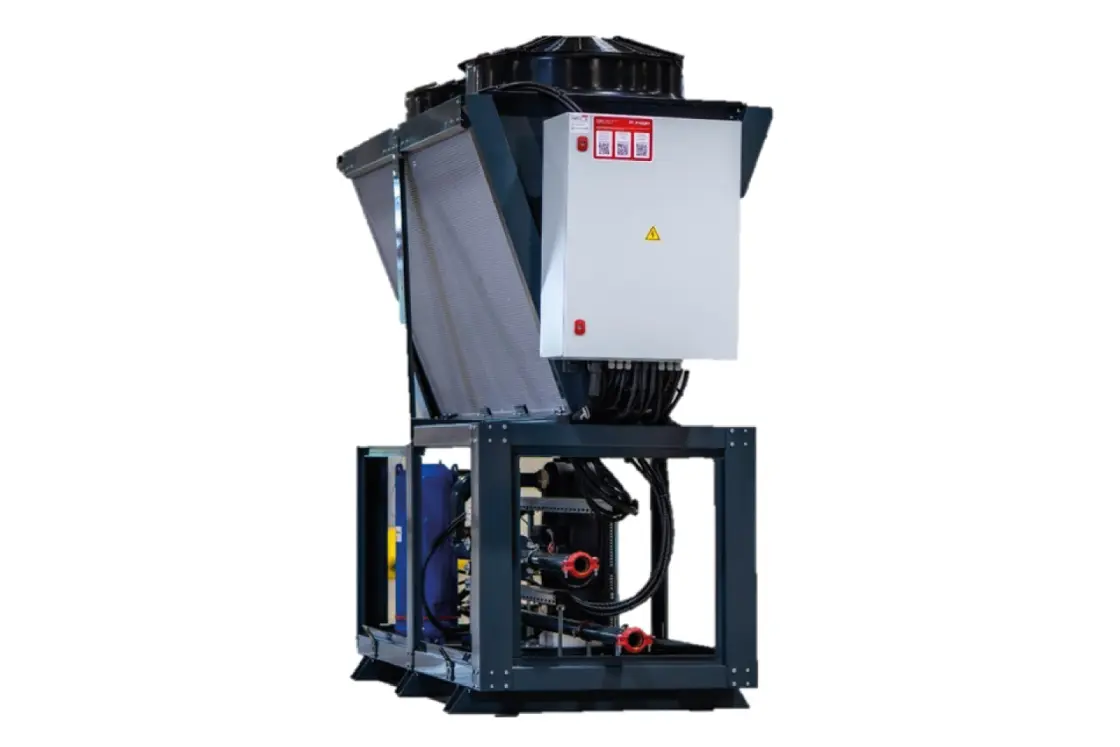

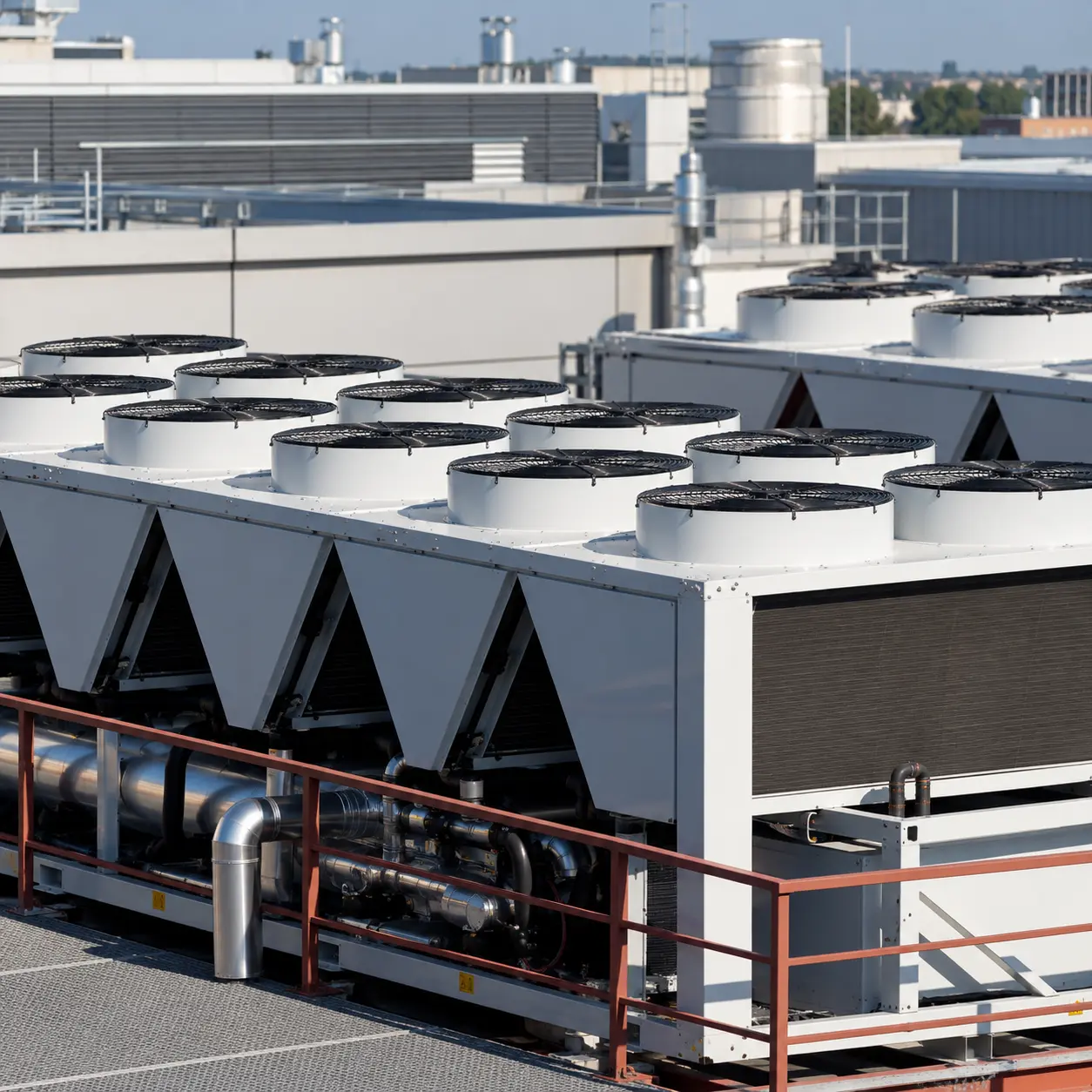

7. Когда нужен чиллер

Чиллер применяют, когда холод необходимо передавать потребителям через промежуточный теплоноситель.

Холодильная машина охлаждает теплоноситель, после чего насосная система подает его к потребителям.

Такая схема может быть удобна для объектов с большим количеством удаленных потребителей или при необходимости разделить холодильный контур и контур потребителей.

В типовых решениях применяются различные варианты чиллеров:

• чиллеры с воздушным охлаждением;
• многокомпрессорные одноконтурные чиллеры;
• двухконтурные чиллеры;

Чиллеры могут быть запроектированы на натуральных хладагентах типа R290.

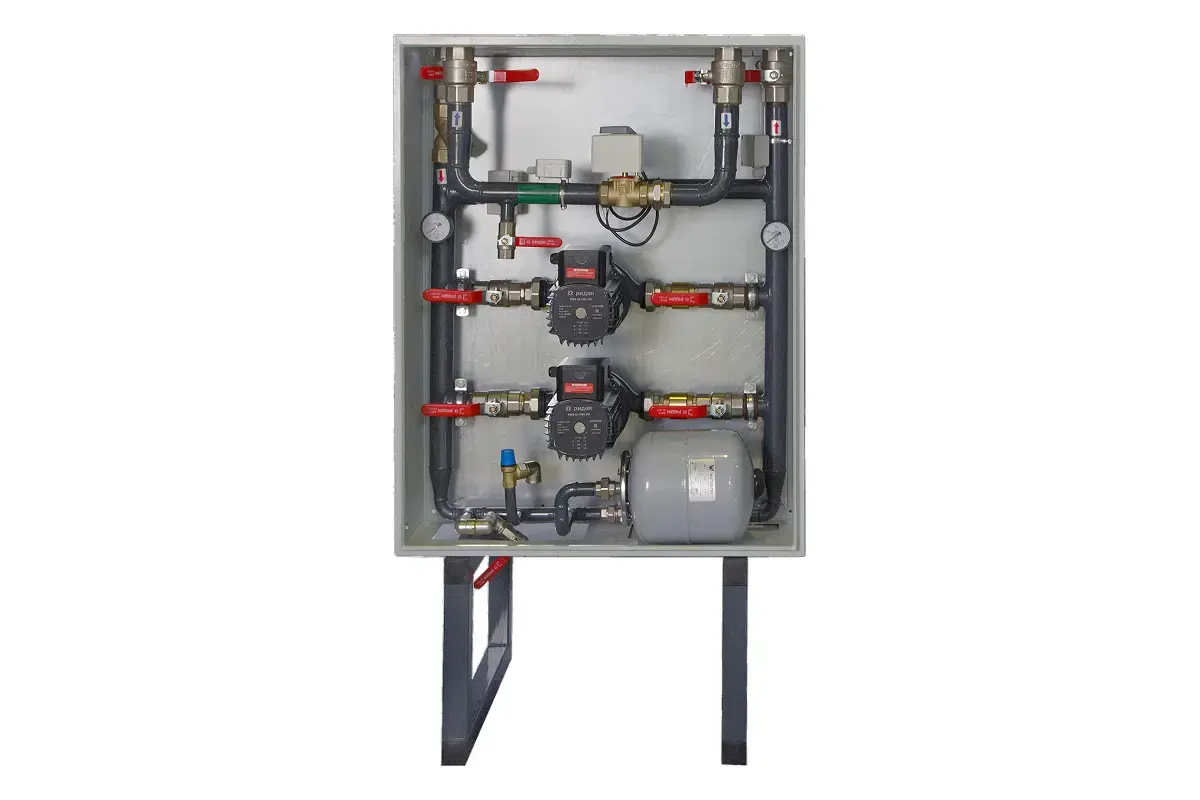

8. Гликолевая система холодоснабжения

В качестве вторичного теплоносителя в холодильных системах может использоваться гликоль.

Гликолевая система позволяет организовать передачу холода от чиллера к воздухоохладителям и другим потребителям.

При этом необходимо выбрать способ регулирования расхода теплоносителя.

Возможны варианты с:

• трехходовыми клапанами;
• ручными балансировочными клапанами;
• автоматическими балансировочными клапанами;
• клапанами с приводами;
• плавным регулированием расхода.

При проектировании гликолевой системы важно учитывать не только холодильную машину, но и гидравлическую часть системы.

9. Как выбрать схему оттайки воздухоохладителя

При работе оборудования на теплообменной поверхности воздухоохладителя может образовываться иней.

По мере его накопления ухудшается теплообмен и снижается эффективность работы оборудования.

Поэтому для соответствующих условий эксплуатации предусматривается оттайка.

Один из вариантов — оттайка горячим газом.

В типовых схемах могут применяться различные решения для воздухоохладителей в зависимости от их мощности, типа расширительного устройства и организации холодильного контура.

Выбор схемы оттайки необходимо выполнять одновременно с выбором самого воздухоохладителя и холодильной машины.

10. Нужна ли рекуперация тепла

При работе холодильной машины тепло отводится от конденсатора. В некоторых случаях это тепло можно использовать повторно.

Например, на объекте может существовать постоянная потребность в нагреве воды.

В таком случае стоит рассмотреть холодильную машину с рекуперацией тепла.

В типовых схемах используются рекуперативные теплообменники с различными вариантами регулирования.

При проектировании необходимо оценить:

• количество доступного тепла;
• график работы холодильной машины;
• потребность объекта в тепле;
• температуру требуемого теплоносителя;
• возможность постоянного или переменного расхода.

11. Как хладагент влияет на выбор схемы

Выбор хладагента связан не только с его термодинамическими характеристиками, но и с требованиями к конструкции и эксплуатации холодильной установки.

В актуальном пособии представлены типовые решения для систем на классических хладагентах, а так же на:

• R717;
• R32;
• R290.

Для каждого конкретного хладагента необходимо учитывать соответствующие требования к безопасности, оборудованию, размещению и автоматизации.

Например, применение R290 требует учитывать, что он относится к горючим веществам.

12. Когда может применяться WaterLoop («водная петля»)

WaterLoop («водная петля») — архитектура системы, в которой холод передается потребителям через контур вторичного теплоносителя.

Такое решение может рассматриваться для объектов с потребителями небольшой мощностью и встроенными конденсаторами.

В типовых решениях рассматриваются варианты подключения гликолевых потребителей и чиллера.

Выбор WaterLoop («водная петля») необходимо выполнять после анализа структуры объекта, количества потребителей, температурных режимов и требований к регулированию.

Алгоритм выбора схемы холодильной машины

Чтобы систематизировать процесс проектирования, можно использовать следующий алгоритм.

Шаг 1. Рассчитать нагрузку

Определить максимальную, минимальную и характерную рабочую нагрузку.

Шаг 2. Определить температурные режимы

Установить необходимые температуры кипения, конденсации и параметры теплоносителя.

Шаг 3. Определить количество потребителей

Оценить количество воздухоохладителей, технологического оборудования и других потребителей холода.

Шаг 4. Выбрать архитектуру системы

Определить, подходит ли:

• однокомпрессорная машина;
• многокомпрессорная машина;
• чиллер;
• WaterLoop ("водная петля");
• специализированная промышленная система.

Шаг 5. Выбрать тип конденсатора

Сравнить воздушное и водяное охлаждение с учетом условий объекта.

Шаг 6. Выбрать систему регулирования

Определить необходимость частотного, ступенчатого или другого регулирования производительности.

Шаг 7. Предусмотреть специальные функции

Проверить необходимость:

• зимнего пуска;
• оттайки;
• рекуперации.

Шаг 8. Проверить эксплуатационные условия

Оценить доступность обслуживания, резервирование, автоматизацию, безопасность и условия размещения оборудования.

Типичные ошибки при выборе схемы

• Ориентация только на максимальную холодопроизводительность

Расчет по максимальной нагрузке не показывает, как система будет работать большую часть времени. Необходимо учитывать реальный график нагрузки.

• Выбор оборудования без учета потребителей

Холодильную машину нельзя рассматривать отдельно от воздухоохладителей, теплообменников, насосов и системы управления.

• Игнорирование зимнего режима

Для оборудования с воздушным конденсатором необходимо заранее определить условия работы при низкой наружной температуре.

• Недооценка необходимости регулирования

Если нагрузка существенно меняется, необходимо заранее определить способ адаптации холодопроизводительности.

• Отсутствие решения по оттайке

Для низкотемпературных систем вопрос оттайки должен решаться на этапе разработки принципиальной схемы.

• Использование типовой схемы без адаптации

Типовая схема — это техническая основа, а не готовый проект. Ее необходимо адаптировать под конкретные условия эксплуатации.

Часто задаваемые вопросы

Как правильно выбрать холодильную машину?

Сначала определяют холодовую нагрузку, температурные режимы и количество потребителей, затем выбирают архитектуру системы, тип конденсатора, способ регулирования и дополнительные функции.

Что лучше — однокомпрессорная или многокомпрессорная холодильная машина?

Выбор зависит от характера нагрузки, требуемого диапазона регулирования, резервирования и особенностей объекта. Одного универсального решения для всех объектов нет.

Когда нужен чиллер?

Чиллер целесообразно рассматривать, когда холод передается потребителям через промежуточный теплоноситель и требуется организовать отдельный контур распределения холода.

Зачем нужна оттайка воздухоохладителя?

Оттайка удаляет иней с теплообменной поверхности, который может образовываться при низкотемпературной эксплуатации и ухудшать теплообмен.

Для чего нужна рекуперация тепла холодильной машины?

Рекуперация позволяет использовать часть тепла, отводимого холодильной установкой, для других нужд объекта, например для нагрева воды.

Что такое WaterLoop («водная петля»)?

WaterLoop («водная петля») — архитектура системы холодоснабжения с передачей холода потребителям через контур вторичного теплоносителя. Возможность применения такой схемы определяется параметрами конкретного объекта.

Где найти типовые схемы холодильных машин?

Типовые принципиальные схемы представлены в пособии «Стандартные холодильные машины». Они охватывают различные варианты компрессорно-конденсаторных агрегатов, многокомпрессорных машин, чиллеров, воздухоохладителей, гликолевых систем и других решений.

Заключение

Выбор схемы холодильной машины начинается с анализа объекта, а не с выбора конкретного оборудования.

Необходимо последовательно определить:

холодовую нагрузку → температурные режимы → количество потребителей → архитектуру системы → тип конденсатора → способ регулирования → оттайку → рекуперацию → условия эксплуатации.

Такой подход позволяет подобрать принципиальную схему, соответствующую реальным условиям работы системы холодоснабжения.

Пособие «Стандартные холодильные машины» можно использовать как справочник типовых технических решений при разработке таких систем. При этом окончательная схема должна определяться проектировщиком с учетом расчетных параметров, требований объекта, действующих норм и характеристик выбранного оборудования.
