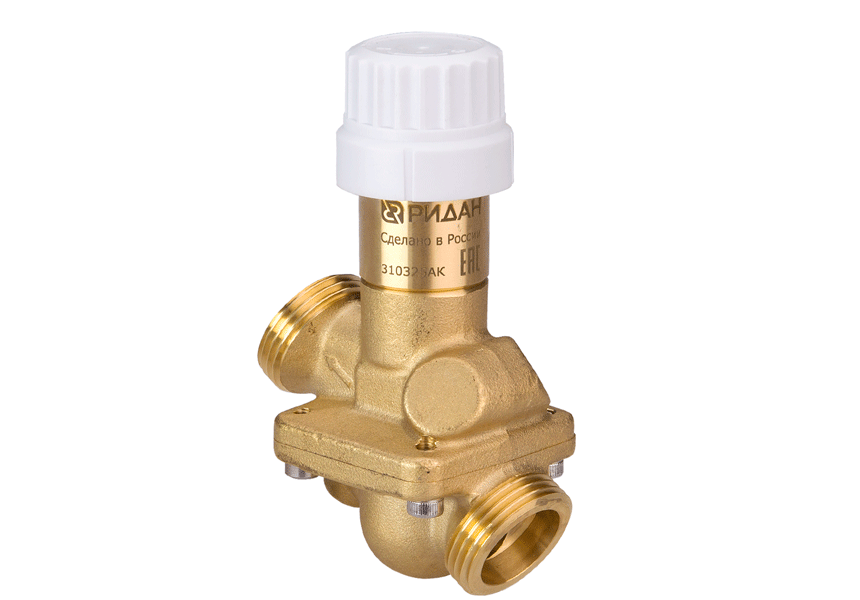

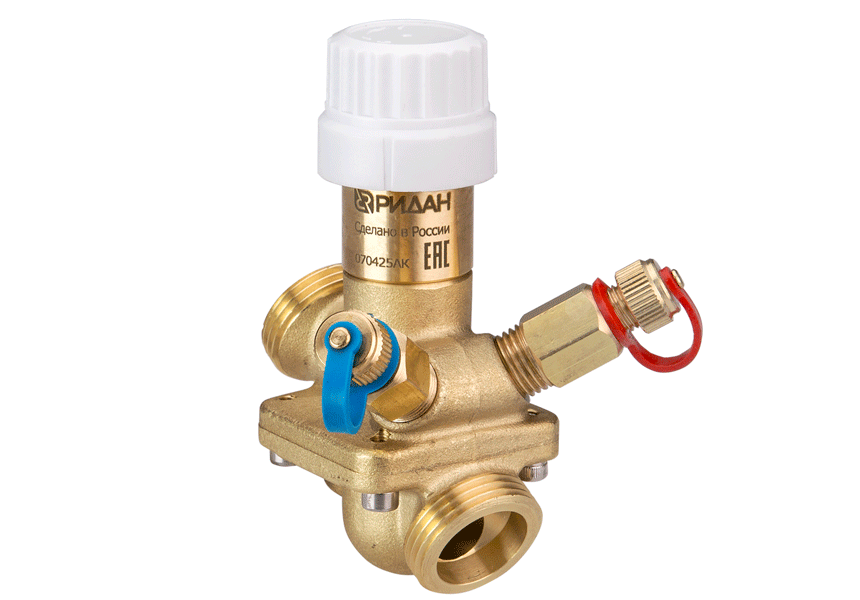

Комбинированный балансировочный клапан AQT-R3 Ридан
Автоматические комбинированные клапаны представляют собой регулирующие клапаны с функцией автоматической балансировки. Встроенный регулятор давления поддерживает на регулирующем клапане постоянный перепад давления, обеспечивая полный авторитет и автоматическое ограничение расхода. Благодаря сочетанию функций управления и автоматической гидравлической увязки независимые от колебаний давления клапаны AQT-R3 являются экономичным решением проблем, с которыми сталкиваются проектировщики систем отопления, тепло и холодоснабжения.
Теплоноситель, применяемый с клапаном — вода или водогликолевые смеси для систем отопления и охлаждения с температурой до 120 °С и условным давлением PN 16 бар.
Комбинированные балансировочные клапаны AQT-R3 представлены в нескольких исполнениях:
- С диаметрами от 15 до 32 мм и материалом корпуса из латуни;

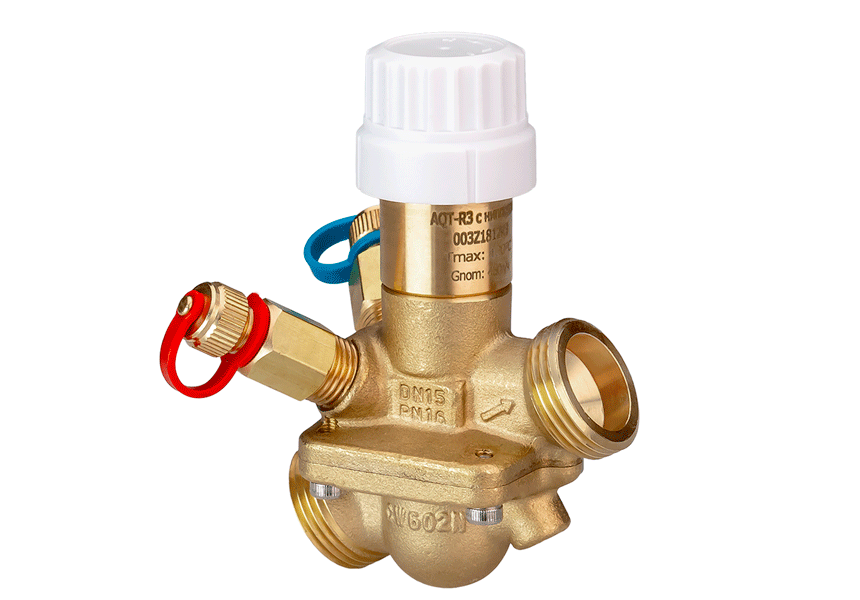

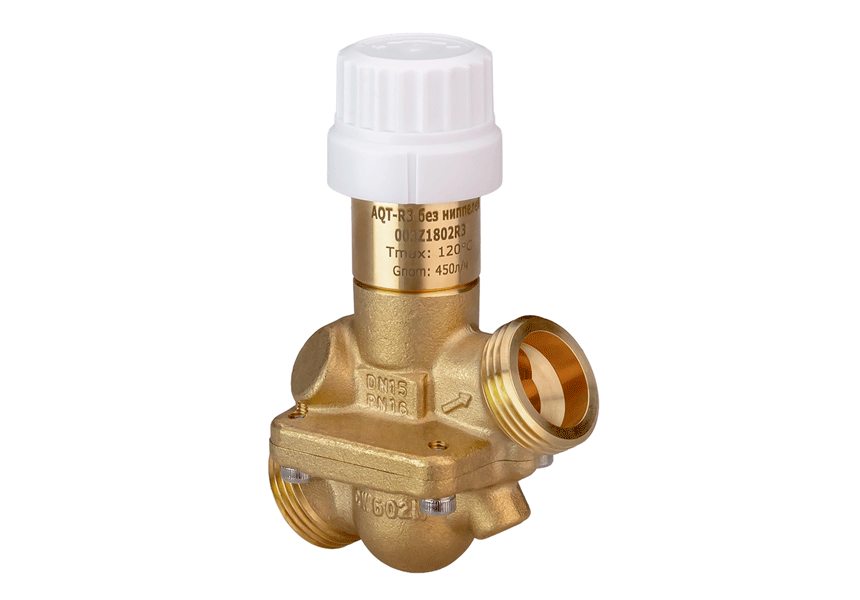

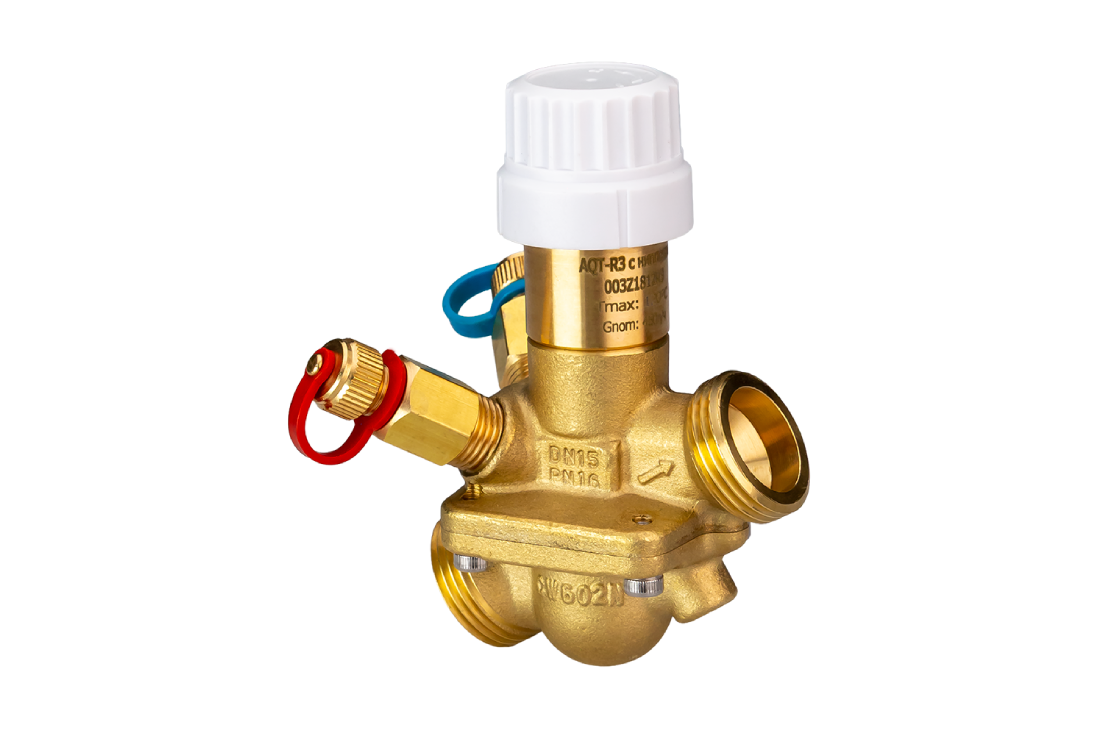

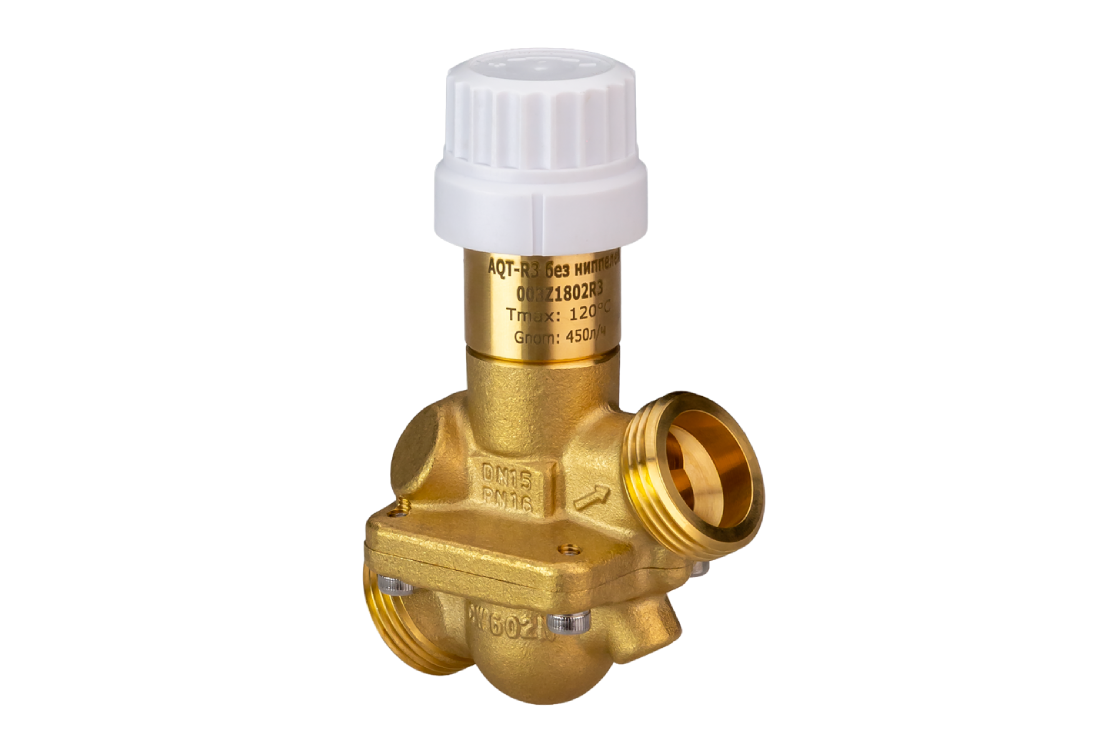

- С измерительными ниппелями и без них.
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Номинальный расход при настройке 10, м³/ч | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 003Z1801R3 — Автоматический балансировочный клапан AQT-R3 DN15 LF без ниппелей | 15 | 16 | 120 | 0,275 | ||||
₽ 24 215.55 Заказная позиция | ||||||||
Ридан 003Z1802R3 — Автоматический балансировочный клапан AQT-R3 DN15 без ниппелей | 15 | 16 | 120 | 0,45 | ||||
₽ 24 215.55 Заказная позиция | ||||||||
Ридан 003Z1803R3 — Автоматический балансировочный клапан AQT-R3 DN20 без ниппелей | 20 | 16 | 120 | 0,9 | ||||
₽ 26 947.95 Заказная позиция | ||||||||
Ридан 003Z1804R3 — Автоматический балансировочный клапан AQT-R3 DN25 без ниппелей | 25 | 16 | 120 | 1,7 | ||||
₽ 29 522.80 Заказная позиция | ||||||||
Ридан 003Z1805R3 — Автоматический балансировочный клапан AQT-R3 DN32 без ниппелей | 32 | 16 | 120 | 3,2 | ||||
₽ 42 523.55 Заказная позиция | ||||||||
Ридан 003Z1811R3 — Автоматический балансировочный клапан AQT-R3 DN15 LF с ниппелями | 15 | 16 | 120 | 0,275 | ||||
₽ 26 275.20 Заказная позиция | ||||||||
Ридан 003Z1812R3 — Автоматический балансировочный клапан AQT-R3 DN15 с ниппелями | 15 | 16 | 120 | 0,45 | ||||
₽ 26 275.20 Входит в складскую программу | ||||||||
Ридан 003Z1813R3 — Автоматический балансировочный клапан AQT-R3 DN20 с ниппелями | 20 | 16 | 120 | 0,9 | ||||
₽ 28 817.85 Входит в складскую программу | ||||||||
Ридан 003Z1814R3 — Автоматический балансировочный клапан AQT-R3 DN25 с ниппелями | 25 | 16 | 120 | 1,7 | ||||
₽ 31 467.45 Регулярные поставки | ||||||||
Ридан 003Z1815R3 — Автоматический балансировочный клапан AQT-R3 DN32 с ниппелями | 32 | 16 | 120 | 3,2 | ||||
₽ 44 464.75 Регулярные поставки | ||||||||
Документация
Подробная информация
Назначение изделия
Комбинированные автоматические балансировочные клапаны серии AQT-R3 сочетают в себе функции ограничителя расхода и регулирующего клапана. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например, в системах холодоснабжения установок кондиционирования воздуха.
Клапан отвечает высоким требованиям современных систем обеспечения микроклимата. Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Сертификация
Соответствие клапанов балансировочных типа AQT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.
Описание и работа
За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.
Область применения
Комбинированные балансировочные клапаны серии AQT-R3 предназначены для систем отопления, тепло- и холодоснабжения с переменным расходом для объектов различного назначения.
Совместимость
Комбинированные балансировочные клапаны серии AQT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Используются в однотрубных системах отопления. Клапаны серии могут использоваться как отдельно, так и в составе узлов регулирования АУУ-AQT.
Ключевые преимущества
- Удобство и простота монтажа
- Комплексный подход
- Поддержание постоянного расхода
- Регулирующий клапан, не зависящий от перепада давлений
- Сделано в России
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям
Надежность и долговечность
Клапаны прошли циклические испытания (100 000 циклов).
Эффективность и экономия
Применение комбинированных балансировочных клапанов серии AQT‑R3 позволяет поддерживать постоянный расход тепло- или холодоносителя, а с установленным приводом — точно его регулировать.
Применение клапанов AQT-R3 с приводами в узлах смешения и регулирования позволяет перейти на переменный расход, что обеспечивает большую экономию энергоресурсов, в особенности в системах холодоснабжения.
Использование по назначению
- Эксплуатационные ограничения
- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане макс. 400 кПа.
- Максимальная температура теплоносителя 120 °С.
Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки, нанесенной на корпус.
Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие комбинированных балансировочных клапанов серии AQT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
