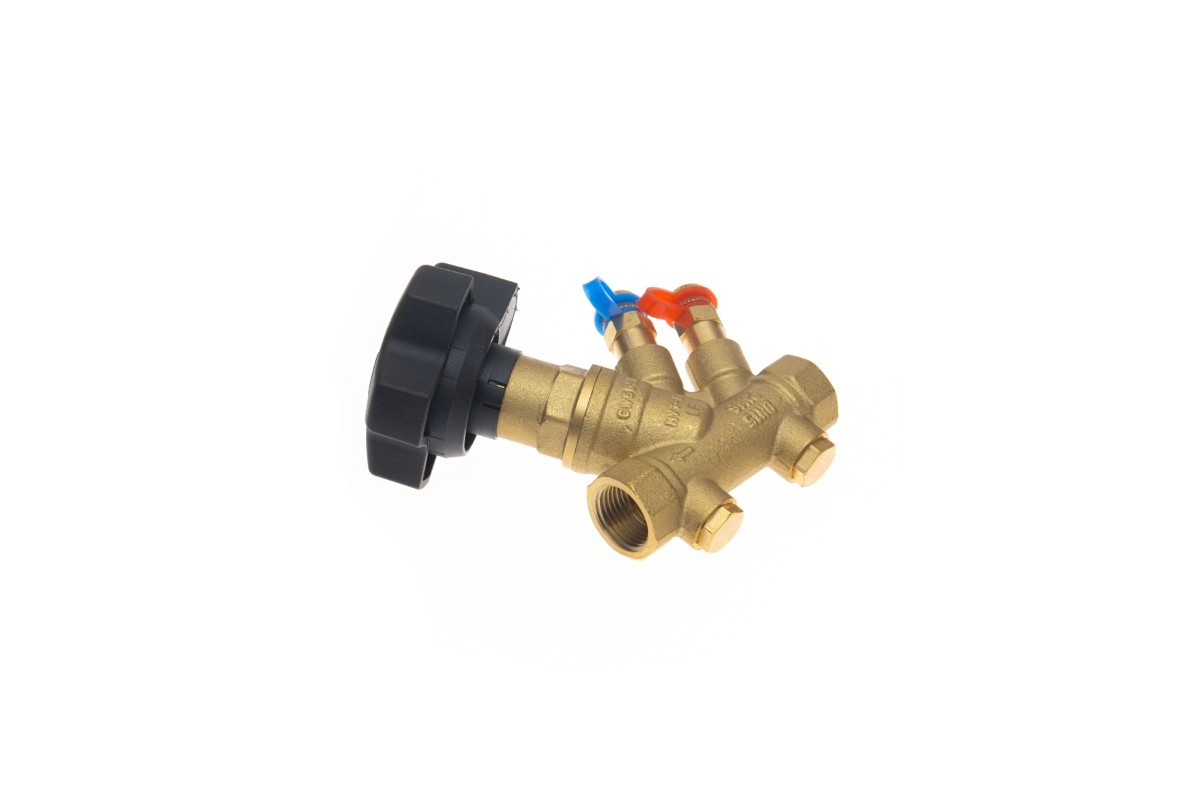

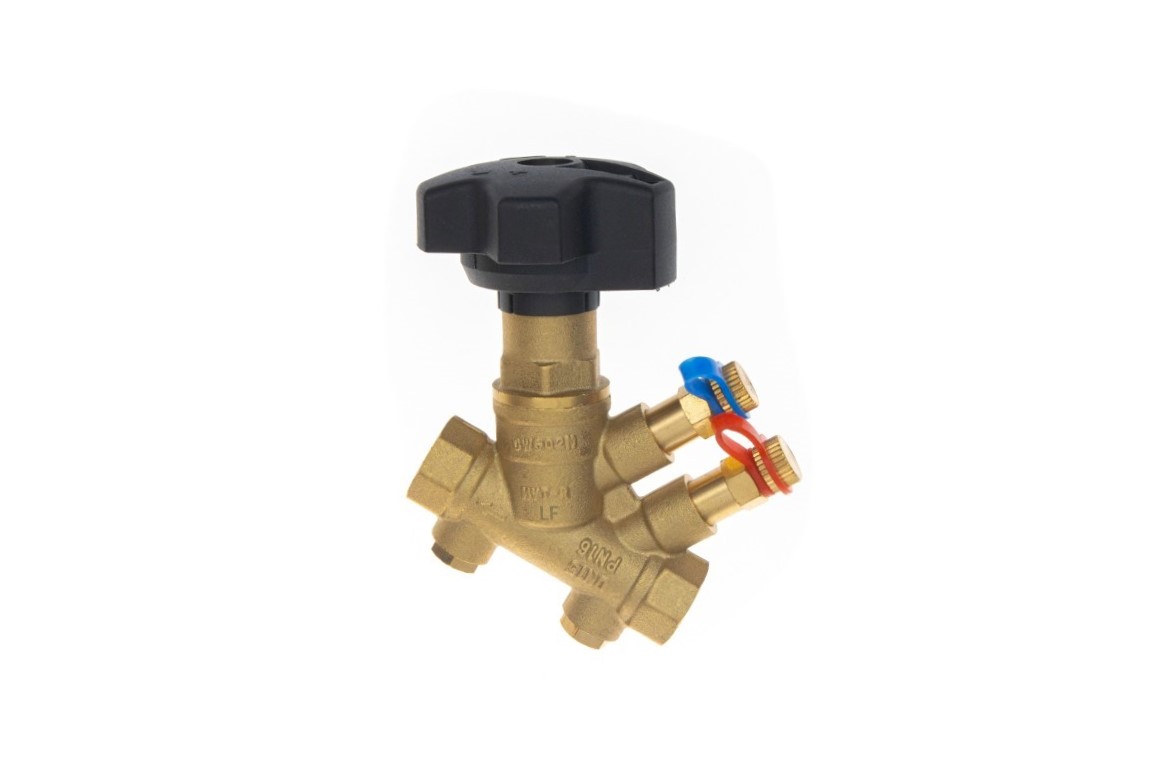

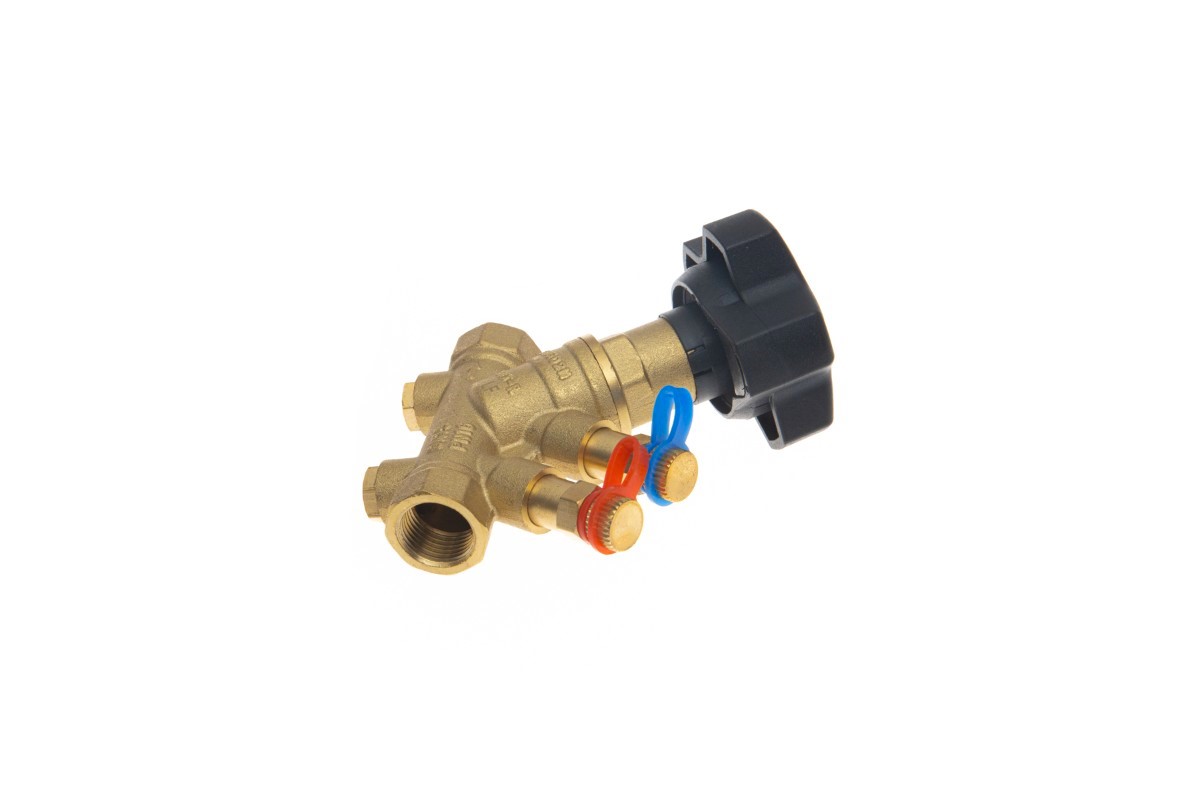

Ридан MVT-R 003Z4042R DN20 — Ручной балансировочный клапан с дренажем

Обзор кода 003Z4042R

Комплектность

В комплект поставки входит:

• клапан MVT-R;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации *.


*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Список комплектующих и запасных частей

• Настроечная рукоятка для MVT-R 003Z4652R

Указания по монтажу и наладке

• Общие указания


Монтаж, наладку и техническое обслуживание клапана MVT-R должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

• Меры безопасности


Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу


Распаковать клапан из коробки проверить комплектность оборудования на соответствие информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому.

• Монтаж и демонтаж


Перед установкой клапана трубопроводы системы должны быть промыты, а также:
1) следует предусмотреть свободное пространство вокруг клапана, для обеспечения его наворачивания на трубопровод;
2) стрелка на корпусе клапана должна совпадать с направлением движения среды.

Текущий ремонт

За подробной информацией о ремонте обращайтесь в сервисный отдел ООО «Ридан Трейд», тел. +7495 792-57-57

Транспортирование и хранение

Транспортировка и хранение клапана MVT-R осуществляется в соответствии с требованиями ГОСТ 15150-69 п.10, климатическое исполнение УХЛ 4, в соответствии с ГОСТ Р 51908-2002 условия транспортирования С.

Обзор серии MVT-R

Назначение изделия

Ручной балансировочный клапан MVT-R предназначен для гидравлической увязки систем отопления и горячего водоснабжения. В системах отопления клапан MVT-R, как правило, должен применяться совместно с автоматическими балансировочными клапанами.

Сертификация

Соответствие клапанов балансировочных типа MVT подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме. Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА11.В.19145/24, срок действия с 05.12.2024 по 04.12.2029 и экспертное заключение о соответствии ЕСЭиГТ к товарам.

Описание и работа

Принцип работы ручного балансировочного клапана MVT-R основан на изменении пропускной способности. При вращении рукоятки пропускной способности клапан изменяется, при этом благодаря цифровой индикации возможно выставить клапан на определенную настройку, которой всегда соответствует одно и то же значение Kv. Для настройки расхода можно воспользоваться предварительно полученными значениями из программы, выполняющей гидравлический расчет, например, DCAD или воспользоваться прибором для гидравлическо наладки системы T650.
После выполнения настройки имеется возможность произвести ее блокировку для дальнейшего выполнения перекрытия потока без изменения настроенного значения расхода.

Область применения

Системы отопления, системы горячего водоснабжения, тепловой пункт.

Совместимость

Измерительные ниппели совместимы с прибором T650.

Дренажные отверстия могут использоваться для подключения импульсной трубки от APT-R, APT-R3, APQT. Адаптеры входят в комплект поставки автоматических клапанов.

Ключевые преимущества

• Корпус выполнен из латуни стойкой к вымыванию цинка CW602N
• Есть блокировка настройки
• Класс герметичности А (нет видимой протечки)
• 80 числовых настроек
• Есть версия для малых значений расхода
• Есть дренажные отверстия
• Можно подключить импульсную трубку
• Можно демонтировать рукоятку

Дополнительные преимущества для специалистов

• Клапаны MVT-R DN15 LF обладают медленным ростом Kv при увеличении настройки и обладают более чем 40 настройками в области Kv<1 м3\ч, что позволяет значительно проще увязать между собой потребителей с малыми расходами, например, квартиры.

Надежность и долговечность

Установленный срок службы клапана составляет 10 лет.

Эффективность и экономия

Гидравлическая балансировка потребителей между собой уменьшает как потребление электроэнергии насосами, так и потери тепла в нецелевых местах.

Использование по назначению

MVT-R применяется в системах отопления и горячего водоснабжения для гидравлической балансировки системы. Клапан должен быть смонтирован таким образом, чтобы направления потока совпадало с направлением стрелки на корпусе. Монтаж может быть произведен в любом положении, рукоятка может быть направлена в любую сторону. Клапан может быть установлен как на подающем, так и на обратном трубопроводе.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие ручного балансировочного клапана серии MVT-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
