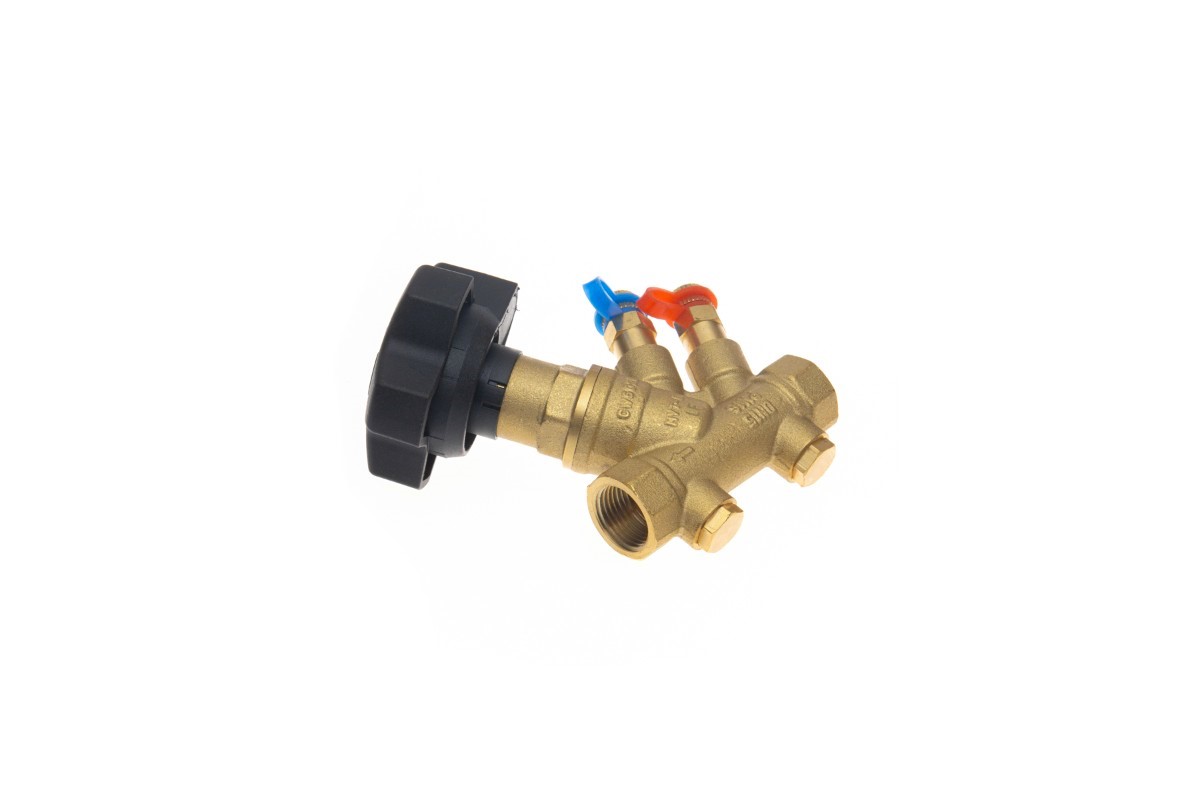

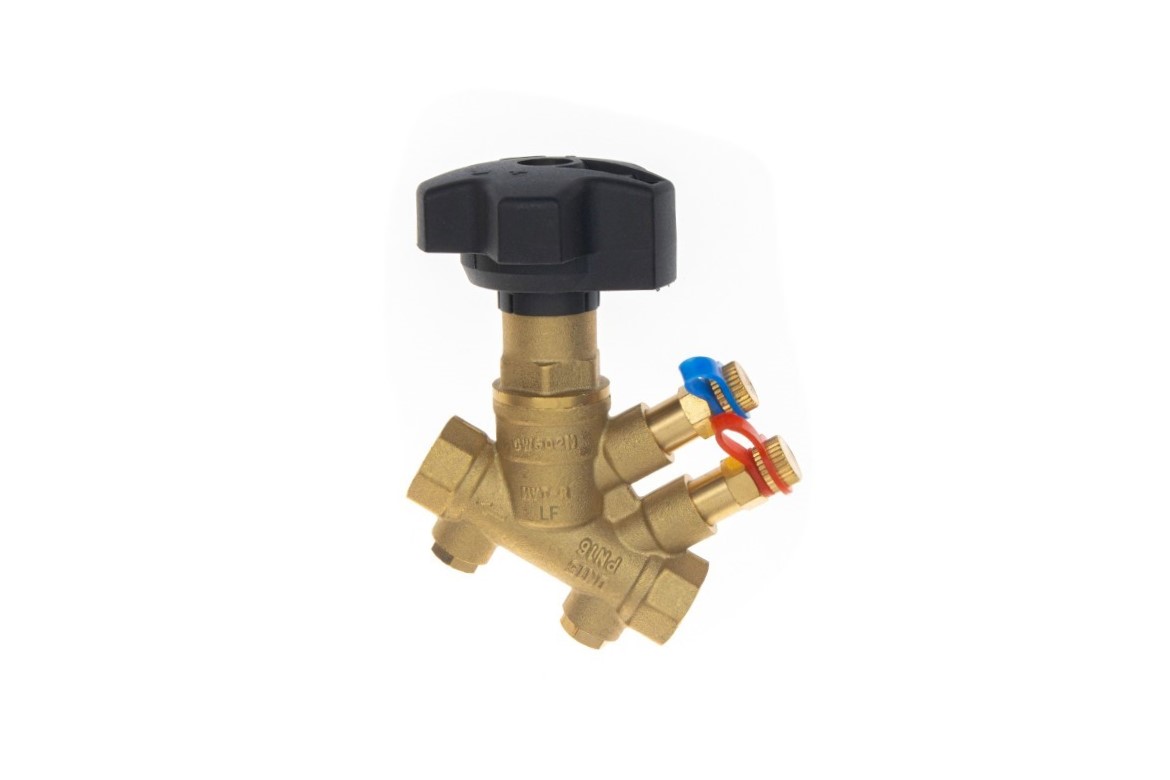

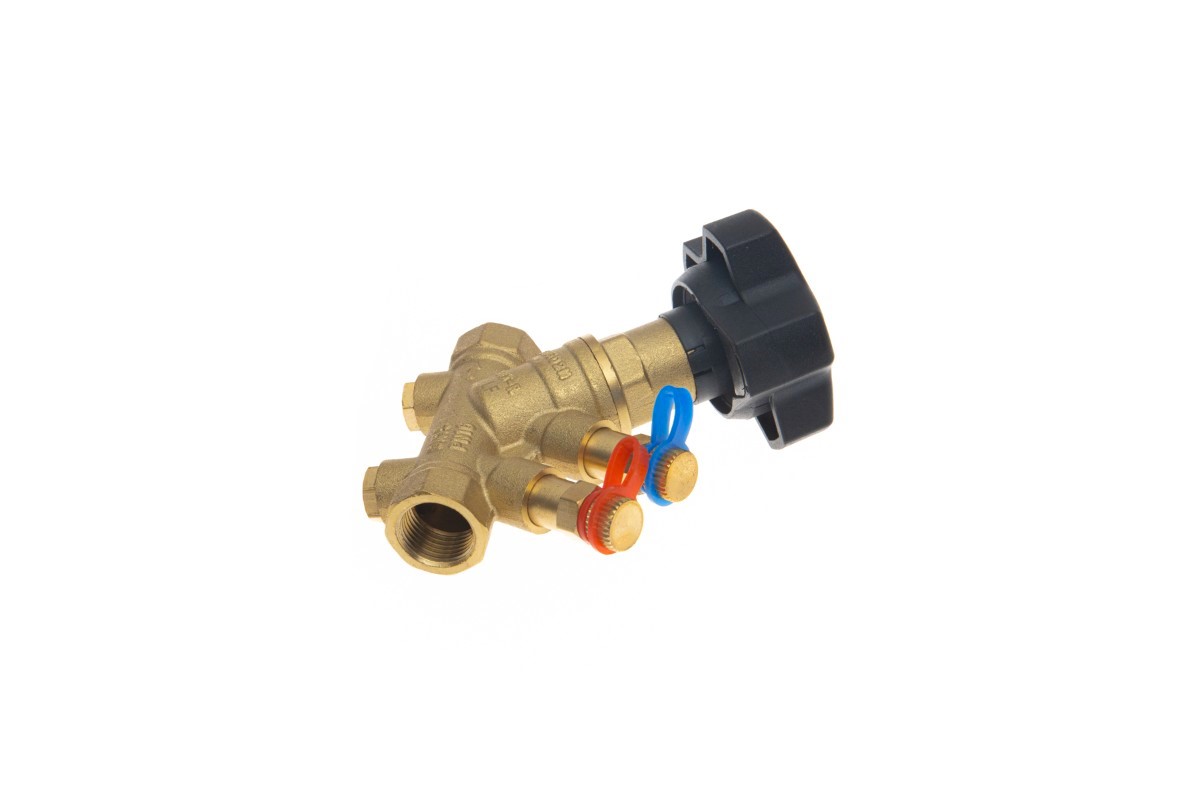

Ридан MVT-R 003Z4043R DN25 — Ручной балансировочный клапан с дренажем
- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 120
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Rp1
- Максимально допустимый перепад давлений, бар
- 1,5
- Пропускная способность Kvs, м³/ч
- 8,03
Документы
Все документыВопросы по товару
Совместим ли клапан 003Z5704 с 003Z4043R ?
Посмотреть ответКакие фитинги подойдут к Ридан MVT-R 003Z4043R DN25
Посмотреть ответМожно ли MVT-R использовать как запорный клапан полностью перекрывающий подающую ветку? Что будет происходить с регулятором перепада давления APT-R? Нужно устанавливать перед MVT-R фильтр? Как реализуется функция быстрого перекрытия потока клапаном MVT-R и что при этом происходит с настройками?
Посмотреть ответПодскажите, пожалуйста, является ли клапан-партнёр MVT-R полным аналогом MVT-R LF в плане гидравлики?
Посмотреть ответПодскажите, пожалуйста, как рассчитать настройку клапанов. Расчетное значения необходимого значения потерь на клапане составит: ΔPр1 = ΔPa – ΔPr1 – ΔPr2 где, ΔPr2- Потери давления на регулирующем клапане при расчетном расходе В Техническом описании нет параметра ΔPr2- в зависимости от расхода
Посмотреть ответСообщите пожалуйста нижний температурный предел для клапанов MVT-R и MNF-R.
Посмотреть ответНа рукоятке клапана MVT-R настроечная шкала от 0 до 4.0 оборота. В измерительном приборе указана шкала для данного клапана от 0 до 8.0 оборотов. Как произвести корректное измерение.
Посмотреть ответ- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 16
- Корпус
- DZR латунь
- Температура рабочей среды, °С
- 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Rp1
- Тип присоединения к трубопроводу
- Внутренняя резьба ISO 7/1
- Герметичность затвора (объем протечки / класс герметичности)
- Нет видимой протечки в соответствии с ISO 5208
- Максимально допустимый перепад давлений, бар
- 1,5
- Уплотнение
- EPDM, PTFE
- Запорный элемент (шар, диск, золотник)
- DZR латунь
- Рабочая среда
- Вода и водные растворы гликолей до 50% для систем отопления и охлаждения
- Пропускная способность Kvs, м³/ч
- 8,03
- DN
- 25
- H,мм
- 94
- L,мм
- 105
- SW,мм
- 38
- G, дюймы
- 1
Вопросы о товарах серии
Совместим ли клапан 003Z5704 с 003Z4043R ?
Посмотреть ответКакие фитинги подойдут к Ридан MVT-R 003Z4043R DN25
Посмотреть ответМожно ли MVT-R использовать как запорный клапан полностью перекрывающий подающую ветку? Что будет происходить с регулятором перепада давления APT-R? Нужно устанавливать перед MVT-R фильтр? Как реализуется функция быстрого перекрытия потока клапаном MVT-R и что при этом происходит с настройками?
Посмотреть ответПодскажите, пожалуйста, является ли клапан-партнёр MVT-R полным аналогом MVT-R LF в плане гидравлики?
Посмотреть ответПодскажите, пожалуйста, как рассчитать настройку клапанов. Расчетное значения необходимого значения потерь на клапане составит: ΔPр1 = ΔPa – ΔPr1 – ΔPr2 где, ΔPr2- Потери давления на регулирующем клапане при расчетном расходе В Техническом описании нет параметра ΔPr2- в зависимости от расхода
Посмотреть ответСообщите пожалуйста нижний температурный предел для клапанов MVT-R и MNF-R.
Посмотреть ответНа рукоятке клапана MVT-R настроечная шкала от 0 до 4.0 оборота. В измерительном приборе указана шкала для данного клапана от 0 до 8.0 оборотов. Как произвести корректное измерение.
Посмотреть ответТовары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Резьба штуцеров для присоединения к трубопроводу, дюймы | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | ||
|---|---|---|---|---|---|---|---|---|
|
MVT-R DN15LF Ручной балансировочный клапан с дренажем |
15LF | 16 | 120 | Rp ½ | 1,5 | 2,54 | ||
|
₽
9 585.25
Регулярные поставки
|
||||||||
|
MVT-R DN15 Ручной балансировочный клапан с дренажем |
15 | 16 | 120 | Rp ½ | 1,5 | 4,81 | ||
|
₽
9 585.25
Входит в складскую программу
|
||||||||
|
MVT-R DN20 Ручной балансировочный клапан с дренажем |
20 | 16 | 120 | Rp ¾ | 1,5 | 5,19 | ||
|
₽
10 432.80
Входит в складскую программу
|
||||||||
|
MVT-R DN25 Ручной балансировочный клапан с дренажем |
25 | 16 | 120 | Rp1 | 1,5 | 8,03 | ||
|
₽
11 772.55
Входит в складскую программу
|
||||||||
|
MVT-R DN32 Ручной балансировочный клапан с дренажем |
32 | 16 | 120 | Rp 1 ¼ | 1,5 | 14,11 | ||
|
₽
14 858.00
Регулярные поставки
|
||||||||
|
MVT-R DN40 Ручной балансировочный клапан с дренажем |
40 | 16 | 120 | Rp 1 ½ | 1,5 | 19,27 | ||
|
₽
18 603.55
Регулярные поставки
|
||||||||
|
MVT-R DN50 Ручной балансировочный клапан с дренажем |
50 | 16 | 120 | Rp 2 | 1,5 | 28,00 | ||
|
₽
30 800.45
Регулярные поставки
|
||||||||
