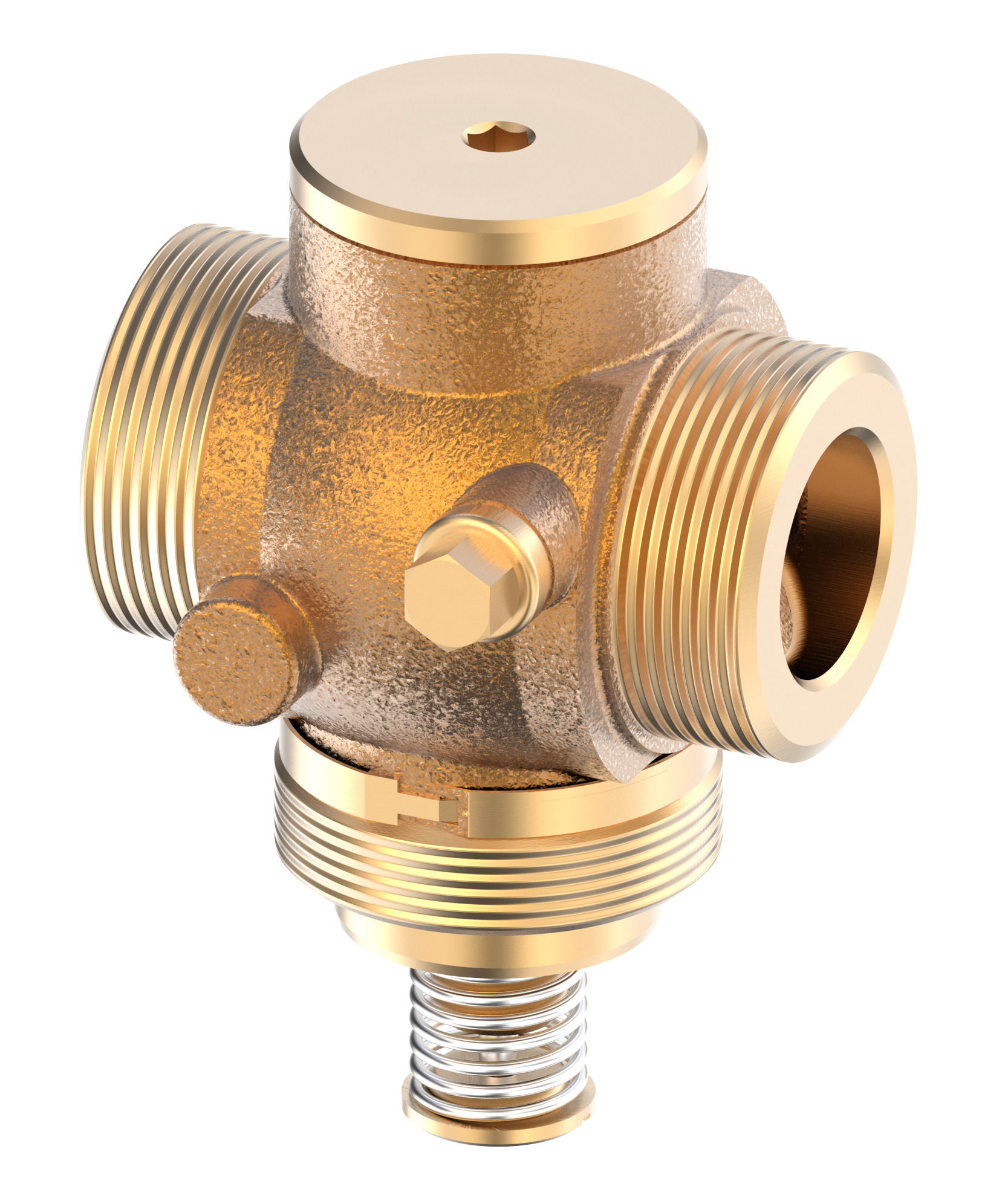

Регулирующий клапан VGU DN 15 Kv 4
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- 2–150
- Максимально допустимый перепад давлений, бар
- 20
- Пропускная способность Kvs, м³/ч
- 4
Документы
Все документы- Номинальный диаметр (DN), мм
- 15
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- L3, мм
- 139
- Уплотнение
- EPDM
- L, мм
- 65
- L2, мм
- 131
- Ход штока, мм
- 5
- Номинальное давление (PN), бар
- 25
- PH среды
- Мин. 7 , Макс 10
- Температура рабочей среды, °С
- 2–150
- Рабочая среда
- Вода, 30% водный раствор гликоля
- Тип присоединения к трубопроводу
- резьба по ISO 228/1
- Характеристика регулирования
- Линейная
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Максимально допустимый перепад давлений, бар
- 20
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Масса, кг, не более
- 0,8
- n
- 4
- k, мм
- 65
- D, мм
- 21
- D2, мм
- 14
- Динамический диапазон регулирования
- 50 : 1
- Коэффициент начала кавитации
- ≥ 0,6
- L₁, мм
- 130
- Пропускная способность Kvs, м³/ч
- 4
- Вид привода или регулирующего блока
- AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 (через адаптер)
- R, дюймы
- ½
- Герметичность затвора (объем протечки / класс герметичности)
- ≤0,02
- Размер гайки под ключ SW, мм
- 32 (G ¾A)
- H, мм
- 105
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Регулирующий клапан VGU DN 15 Kv 4 |
15 | 25 | 2–150 | 20 | 4 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 20 Kv 6,3 |
20 | 25 | 2–150 | 20 | 6,3 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 25 Kv 8 |
25 | 25 | 2–150 | 20 | 8 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070) |
32 | 25 | 2–150 | 16 | 12,5 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 40 Kv 16 |
40 | 25 | 2–150 | 16 | 20 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 50 Kv 20(пр. класс 0863908070) |
50 | 25 | 2–150 | 16 | 25 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 32 Kv 12,5 |
32 | 25 | 2–150 | 16 | 12,5 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 40 Kv 20 |
40 | 25 | 2–150 | 16 | 20 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 50 Kv 25 |
50 | 25 | 2–150 | 16 | 25 | |||
|
|
||||||||
|
Резьбовые фитинги для VM2, Ду40, Ру25, наружная резьба, материал латунь |
— | — | — | — | — | |||
|
|
||||||||
|
Резьбовые фитинги для VM2, Ду50, Ру25, наружная резьба, материал латунь |
— | — | — | — | — | |||
|
|
||||||||
|
Присоеденительные патрубки DN15 для AVD |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду20 с нар.резьб. |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду32 с наружной резьбой R 1 1/4 |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов под пайку G 3/4" / 15 мм |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов под приварку G 3/4" / DN15 |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду32 под приварку |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект резьбовых фитингов G 3/4" / G 3/4" |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду50 под приварку |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду20 фланцевые |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов Ду25 фланцевые |
— | — | — | — | — | |||
|
|
||||||||
|
Ком. фит. Ду 25 с нар. резьбой |
— | — | — | — | — | |||
|
|
||||||||
|
Комплект фитингов под приварку G 3/4" / DN20 |
— | — | — | — | — | |||
|
|
||||||||
