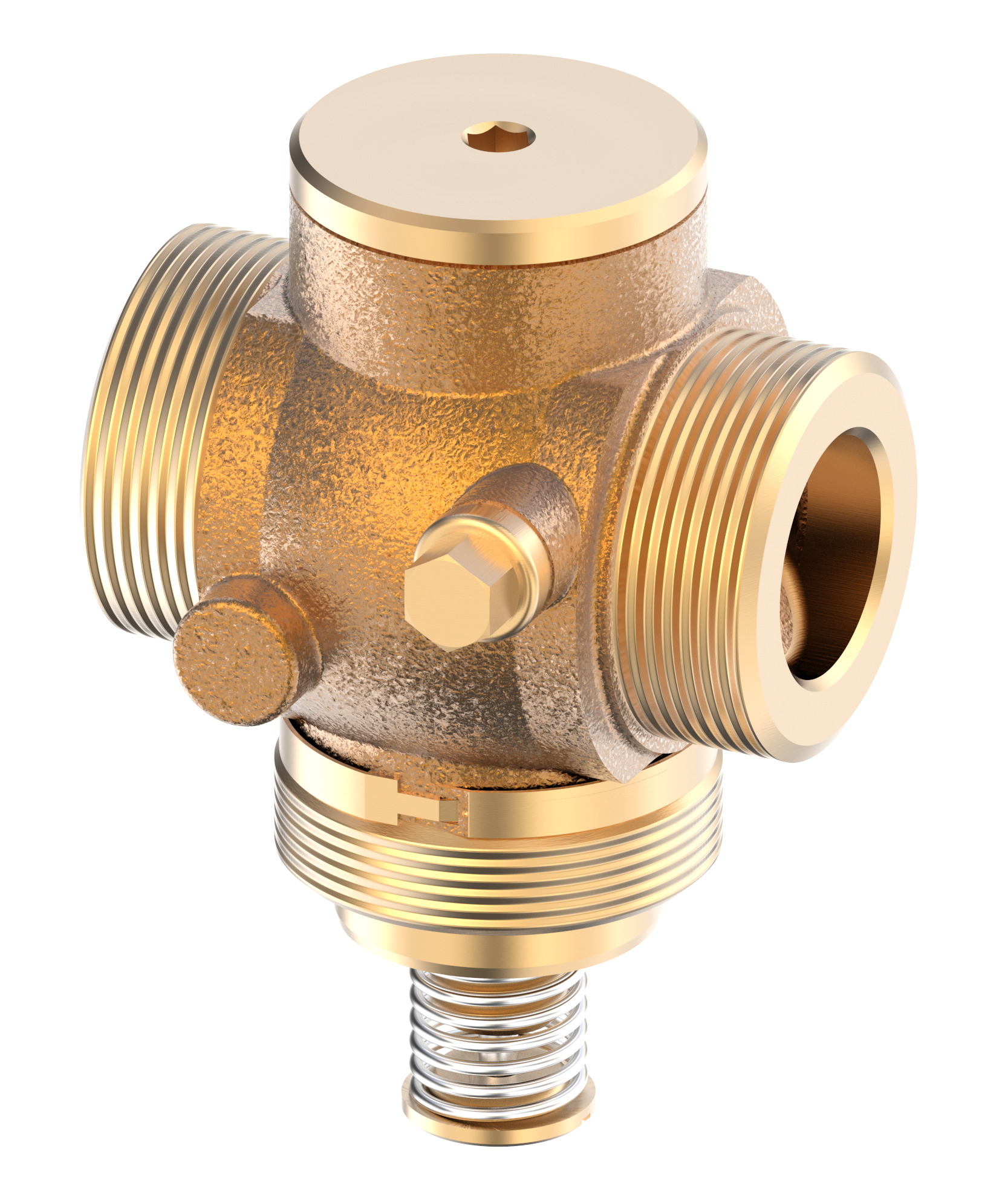

Регулирующий клапан VGU DN 25 Kv 8
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- 2–150
- Максимально допустимый перепад давлений, бар
- 20
- Пропускная способность Kvs, м³/ч
- 8
Документы
Все документы- Номинальный диаметр (DN), мм
- 25
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- L3, мм
- 159
- Уплотнение
- EPDM
- L, мм
- 75
- L2, мм
- 160
- Ход штока, мм
- 5
- Номинальное давление (PN), бар
- 25
- PH среды
- Мин. 7 , Макс 10
- Температура рабочей среды, °С
- 2–150
- Рабочая среда
- Вода, 30% водный раствор гликоля
- Тип присоединения к трубопроводу
- резьба по ISO 228/1
- Характеристика регулирования
- Линейная
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Максимально допустимый перепад давлений, бар
- 20
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Масса, кг, не более
- 1
- n
- 4
- k, мм
- 85
- D, мм
- 33
- D2, мм
- 14
- Динамический диапазон регулирования
- 50 : 1
- Коэффициент начала кавитации
- ≥ 0,55
- L₁, мм
- 160
- Пропускная способность Kvs, м³/ч
- 8
- Вид привода или регулирующего блока
- AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 (через адаптер)
- R, дюймы
- 1
- Герметичность затвора (объем протечки / класс герметичности)
- ≤0,02
- Размер гайки под ключ SW, мм
- 50 (G 1¼A)
- H, мм
- 107
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Регулирующий клапан VGU DN 15 Kv 4 |
15 | 25 | 2–150 | 20 | 4 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 20 Kv 6,3 |
20 | 25 | 2–150 | 20 | 6,3 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 25 Kv 8 |
25 | 25 | 2–150 | 20 | 8 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070) |
32 | 25 | 2–150 | 16 | 12,5 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 40 Kv 16 |
40 | 25 | 2–150 | 16 | 20 | |||
|
|
||||||||
|
Регулирующий клапан VGU DN 50 Kv 20(пр. класс 0863908070) |
50 | 25 | 2–150 | 16 | 25 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 32 Kv 12,5 |
32 | 25 | 2–150 | 16 | 12,5 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 40 Kv 20 |
40 | 25 | 2–150 | 16 | 20 | |||
|
|
||||||||
|
Регулирующий клапан VGUF DN 50 Kv 25 |
50 | 25 | 2–150 | 16 | 25 | |||
|
|
||||||||
|
Danfoss 065B2004 — Резьбовые фитинги для VM2, DN40, PN25, наружная резьба, материал латунь |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 065B2005 — Резьбовые фитинги для VM2, DN50, PN25, наружная резьба, материал латунь |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6902 — Комплект резьбовых фитингов, наружняя резьба R1/2, PN25, для клапана DN15 (G3/4), латунь CW617N, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6903 — Комплект резьбовых фитингов, наружняя резьба R3/4, PN25, для клапана DN20 (G1), латунь CW617N, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6905 — Комплект фитингов с наружной резьбой, G 1 3/4, PN25, DN32, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6908 — Комплект фитингов под приварку, G3/4, PN25, DN15, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6909 — Комплект фитингов под приварку, G1, PN25, DN20, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6911 — Комплект фитингов под приварку, G 1 3/4, PN25, DN32, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6912 — Комплект резьбовых фитингов, G 3/4", PN25, DN40, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6913 — Комплект фитингов под приварку, G 2 1/2, PN25, DN50, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6916 — Комплект фитингов, G1, PN25, DN20, 2 шт., фланцевые |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6917 — Комплект фитингов, G 11/4, PN25, DN25, 2 шт., фланцевые |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6904 — Комплект резьбовых фитингов, наружняя резьба R1, PN25 для клапана DN25 (G11/4), Латунь CW617N, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
|
Danfoss 003H6910 — Комплект приварных фитингов, G1 1/4, PN25, DN25, 2 шт. |
— | — | — | — | — | |||
|
|
||||||||
