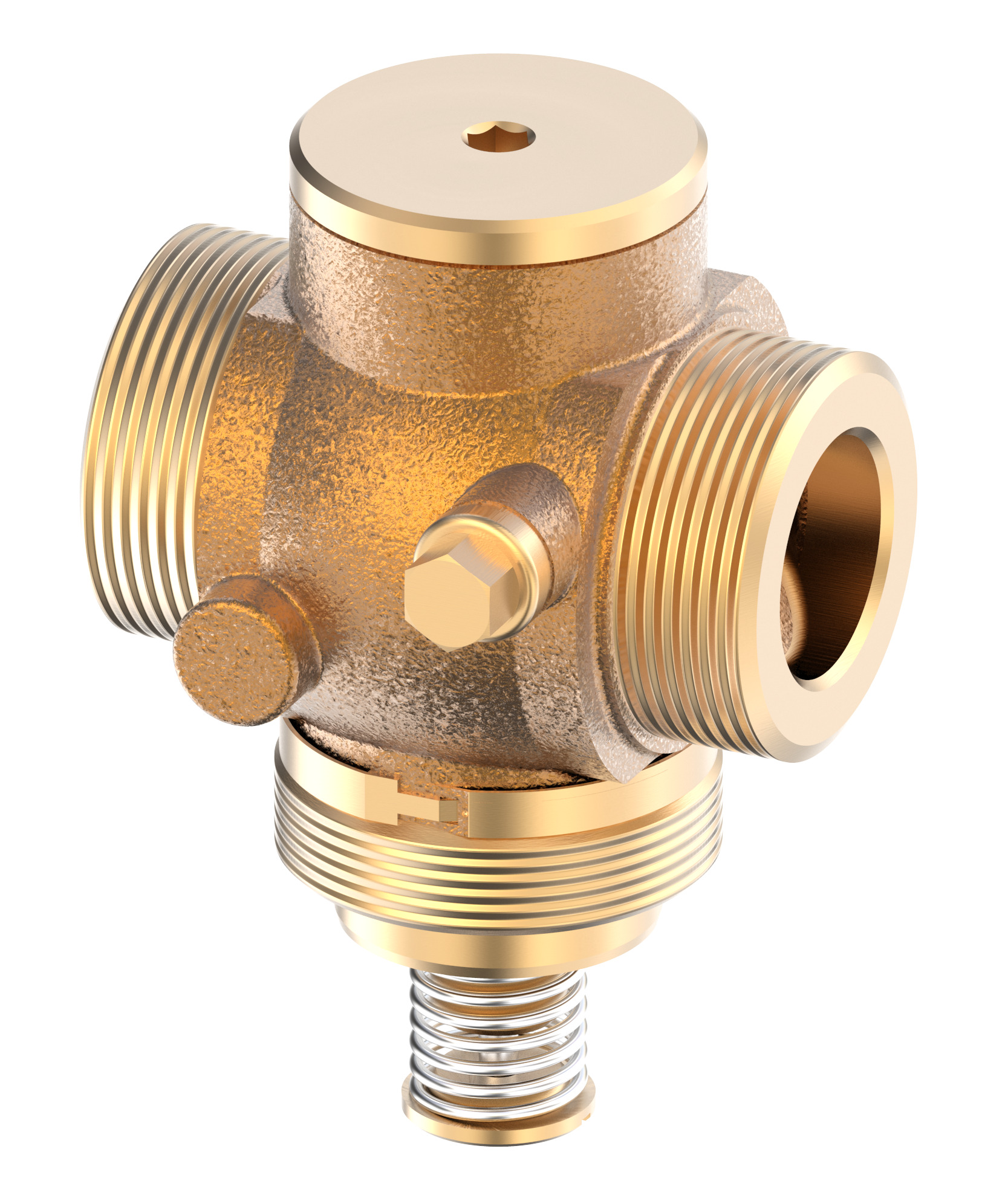

Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070)

Архивный товар

Товар снят с продажи, подберите рекомендованный аналог

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
32
Номинальное давление (PN), бар
25
Температура рабочей среды, °С
2–150
Максимально допустимый перепад давлений, бар
16
Пропускная способность Kvs, м³/ч
12,5

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
Номинальный диаметр (DN), мм
32
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
L3, мм
184
Уплотнение
EPDM
L, мм
100
L2, мм
177
Ход штока, мм
5
Номинальное давление (PN), бар
25
PH среды
Мин. 7 , Макс 10
Температура рабочей среды, °С
2–150
Рабочая среда
Вода, 30% водный раствор гликоля
Тип присоединения к трубопроводу
резьба по ISO 228/1
Характеристика регулирования
Линейная
Седло
Нержавеющая сталь, мат. № 1.4571
Золотник
Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар
16
Корпус
Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Масса, кг, не более
3
n
4
k, мм
100
D, мм
42
D2, мм
18
Динамический диапазон регулирования
50 : 1
Коэффициент начала кавитации
≥ 0,55
L₁, мм
-
Пропускная способность Kvs, м³/ч
12,5
Вид привода или регулирующего блока
AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 (через адаптер)
R, дюймы
1 ¼
Герметичность затвора (объем протечки / класс герметичности)
≤0,05
Размер гайки под ключ SW, мм
63
H, мм
176
Гарантийные обязательства
Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGU при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность
В комплект поставки входит:- клапан регулирующий типа VGU; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме).
Назначение изделия
Клапан регулирующий типа VGU - разгруженный по давлению, нормально закрытый регулирующий проходной клапан. Разработан для комбинации: с электрическими редукторными приводами типов AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры типа AVT.
