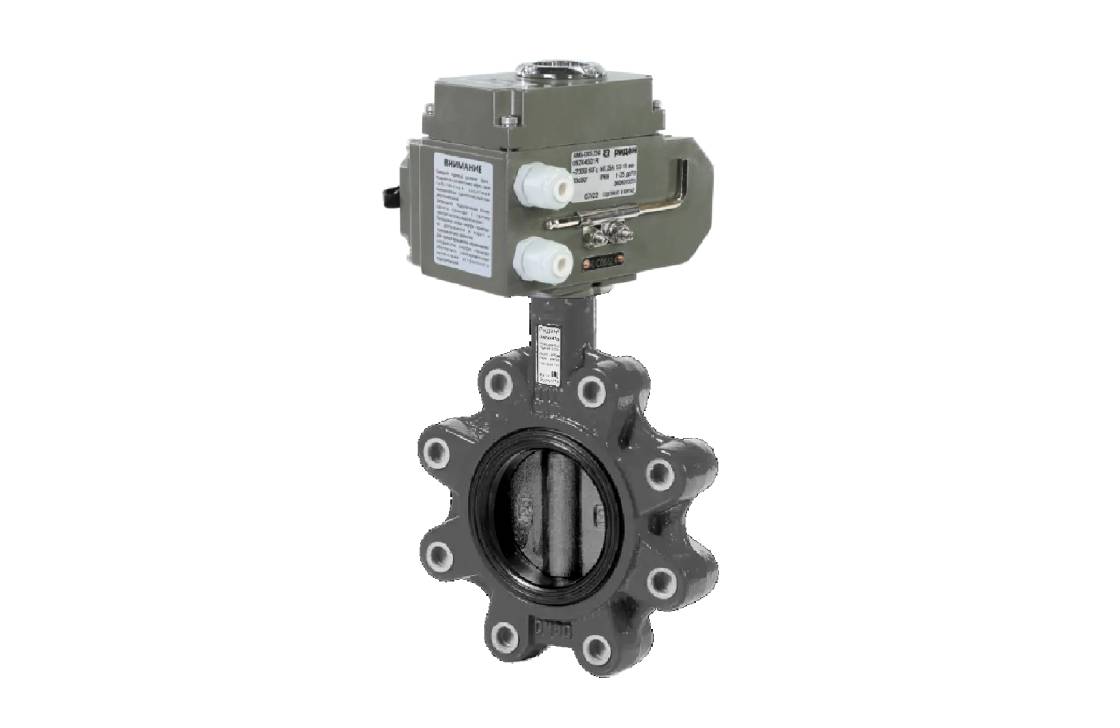

Ридан 082X4833R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 220В
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 80
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 80
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Тип присоединения к трубопроводу
- Резьбовыми проушины
Документы
Все документыВопросы по товару
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 16
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Тип присоединения к трубопроводу
- Резьбовыми проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Масса, кг, не более
- 6,8
- Масса, кг, не более
- 5,4
- L, мм
- 46
- H, мм
- 150
- Температура окружающей среды, °С
- от -10 до +70
- Температура окружающей среды, °С
- от -15 до +70
- Температура окружающей среды, °С
- от -25 до 70
- A, мм
- 46
- A, мм
- 91
- D, мм
- 150
- D, мм
- 62
- Напряжение питания, В
- 220±10% В, 50 Гц
- Напряжение питания, В
- 220±10%
- B, мм
- 90
- B, мм
- 162
- C, мм
- 122
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Исполнение
- с рукояткой
- Исполнение
- с электрическим приводом АМБ
- H₁, мм
- 90
- Класс защиты IP
- 68
- Ток, А
- 0,25
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- Врема поворота на 90 грд, сек
- 30
Вопросы о товарах серии
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответТовары серии
Название и артикул | Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4830R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 220В | 16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 50 519.50 Заказная позиция | ||||||||
Ридан 082X4831R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 220В | 16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 51 361.30 Заказная позиция | ||||||||
Ридан 082X4833R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 220В | 16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 71 542.65 Заказная позиция | ||||||||
Ридан 082X4834R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 220В | 16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 81 727.05 Заказная позиция | ||||||||
Ридан 082X4835R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 220В | 16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 106 376.15 Заказная позиция | ||||||||
Ридан 082X4836R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 220В | 16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 116 538.70 Заказная позиция | ||||||||
Ридан 082X4837R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 220В | 16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 149 571.30 Заказная позиция | ||||||||
Ридан 082X4838R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 220В | 16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 194 461.55 Заказная позиция | ||||||||
Ридан 082X4839R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 220В | 16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 210 769.70 Заказная позиция | ||||||||
Ридан 082X4842R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 220В | 16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 51 515.40 Заказная позиция | ||||||||
Ридан 082X4843R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 220В | 16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 52 398.60 Заказная позиция | ||||||||
Ридан 082X4844R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 220В | 16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 70 769.85 Заказная позиция | ||||||||
Ридан 082X4845R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 220В | 16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 73 936.95 Заказная позиция | ||||||||
Ридан 082X4846R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 220В | 16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 85 296.65 Заказная позиция | ||||||||
Ридан 082X4847R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 220В | 16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 112 296.35 Заказная позиция | ||||||||
Ридан 082X4848R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 220В | 16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 124 101.10 Заказная позиция | ||||||||
Ридан 082X4849R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 220В | 16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 161 520.95 Заказная позиция | ||||||||
Ридан 082X4850R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 220В | 16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 216 760.05 Заказная позиция | ||||||||
Ридан 082X4851R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 220В | 16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 249 640.85 Заказная позиция | ||||||||
Ридан 082X4854R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 24В | 16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 62 694.55 Заказная позиция | ||||||||
Ридан 082X4855R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 24В | 16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 63 536.35 Заказная позиция | ||||||||
Ридан 082X4856R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — чугун, с электроприводом 24В | 16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 82 098.50 Заказная позиция | ||||||||
Ридан 082X4857R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 24В | 16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 84 497.40 Заказная позиция | ||||||||
Ридан 082X4858R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 24В | 16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 95 753.60 Заказная позиция | ||||||||
Ридан 082X4859R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 24В | 16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 117 870.40 Заказная позиция | ||||||||
Ридан 082X4860R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 24В | 16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 129 103.60 Заказная позиция | ||||||||
Ридан 082X4861R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 24В | 16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 164 279.80 Заказная позиция | ||||||||
Ридан 082X4862R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 24В | 16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 207 318.55 Заказная позиция | ||||||||
Ридан 082X4863R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 24В | 16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 223 626.70 Заказная позиция | ||||||||
Ридан 082X4866R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 24В | 16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 63 690.45 Заказная позиция | ||||||||
Ридан 082X4867R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 24В | 16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 64 573.65 Заказная позиция | ||||||||
Ридан 082X4868R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 24В | 16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 83 724.60 Заказная позиция | ||||||||
Ридан 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В | 16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 86 891.70 Заказная позиция | ||||||||
Ридан 082X4870R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 24В | 16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 99 323.20 Заказная позиция | ||||||||
Ридан 082X4871R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 24В | 16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 123 790.60 Заказная позиция | ||||||||
Ридан 082X4872R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В | 16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 136 666.00 Заказная позиция | ||||||||
Ридан 082X4873R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 24В | 16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 176 229.45 Заказная позиция | ||||||||
Ридан 082X4874R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 24В | 16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 229 617.05 Заказная позиция | ||||||||
Ридан 082X4875R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 24В | 16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 262 497.85 Заказная позиция | ||||||||
