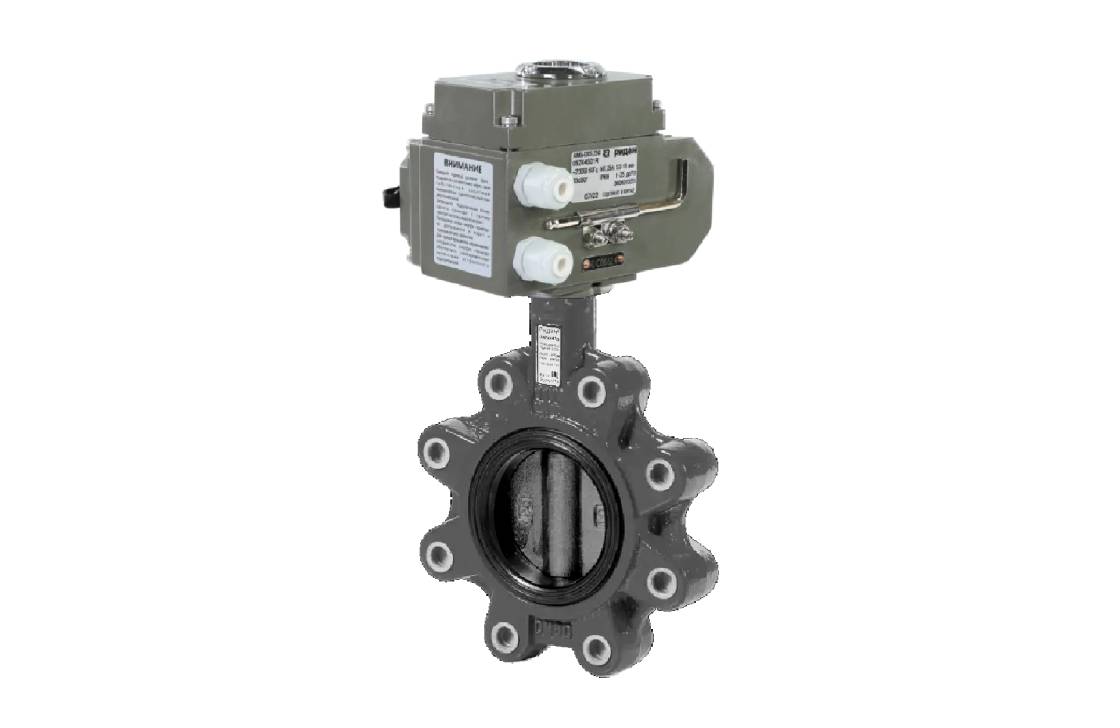

Ридан 082X4839R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 220В
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 300
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Тип присоединения к трубопроводу
- Резьбовыми проушины
Обзор
Обзор- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
Документы
Все документыВопросы по товару
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ- A, мм
- 78
- A, мм
- 152
- Номинальный диаметр (DN), мм
- 300
- Исполнение
- с рукояткой
- Исполнение
- с электрическим приводом АМБ
- Масса, кг, не более
- 56
- Масса, кг, не более
- 41,2
- Номинальное давление (PN), бар
- 16
- Температура окружающей среды, °С
- от -10 до +70
- Температура окружающей среды, °С
- от -15 до +70
- Температура окружающей среды, °С
- от -25 до 70
- H, мм
- 292
- Напряжение питания, В
- 220±10% В, 50 Гц
- Напряжение питания, В
- 220±10%
- L, мм
- 78
- D, мм
- 93
- D, мм
- 292
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- B, мм
- 235
- B, мм
- 268
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Тип присоединения к трубопроводу
- Резьбовыми проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- H₁, мм
- 235
- C, мм
- 185
- ØC, мм
- 376
- Z, мм
- -
- Крутящий момент, Н*м
- 600
- Вес, кг
- 14
- Пылевлагозащита
- IP68
- А, мм
- 152
- E, мм
- 25
- Время поворота, с
- 40
- Мощность, Вт
- 60
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- Адаптер
- Код: 082X4489R (к VFY DN250)
- F, мм
- -
- Номин. ток, А
- 0,33
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
Вопросы о товарах серии
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответВидео
Затвор дисковый поворотный ЗДМ
26 мая 2026Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4830R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 220В | 40 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 53 550.90 Заказная позиция | ||||||||
Ридан 082X4831R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 220В | 50 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 54 443.30 Заказная позиция | ||||||||
Ридан 082X4833R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 220В | 80 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 75 835.60 Заказная позиция | ||||||||
Ридан 082X4834R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 220В | 100 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 86 630.65 Заказная позиция | ||||||||
Ридан 082X4835R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 220В | 125 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 112 758.65 Заказная позиция | ||||||||
Ридан 082X4836R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 220В | 150 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 123 530.70 Заказная позиция | ||||||||
Ридан 082X4837R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 220В | 200 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 158 545.90 Заказная позиция | ||||||||
Ридан 082X4838R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 220В | 250 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 206 129.45 Заказная позиция | ||||||||
Ридан 082X4839R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 220В | 300 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 223 416.25 Заказная позиция | ||||||||
Ридан 082X4842R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 220В | 40 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 54 606.60 Заказная позиция | ||||||||
Ридан 082X4843R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 220В | 50 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 55 542.70 Заказная позиция | ||||||||
Ридан 082X4844R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 220В | 65 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 75 015.65 Заказная позиция | ||||||||
Ридан 082X4845R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 220В | 80 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 78 373.65 Заказная позиция | ||||||||
Ридан 082X4846R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 220В | 100 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины, Резьбовыми проушины | ||||
₽ 90 414.15 Заказная позиция | ||||||||
Ридан 082X4847R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 220В | 125 | 16 | от -10 до +120, от -15 до +120 | Резьбовыми проушины, Резьбовые проушины | ||||
₽ 119 034.20 Заказная позиция | ||||||||
Ридан 082X4848R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 220В | 150 | 16 | от -10 до +120, от -15 до +120 | Резьбовыми проушины, Резьбовые проушины | ||||
₽ 131 547.35 Заказная позиция | ||||||||
Ридан 082X4849R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 220В | 200 | 16 | от -10 до +120, от -15 до +120 | Резьбовыми проушины, Резьбовые проушины | ||||
₽ 171 212.00 Заказная позиция | ||||||||
Ридан 082X4850R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 220В | 250 | 16 | от -10 до +120, от -15 до +120 | Резьбовыми проушины, Резьбовые проушины | ||||
₽ 229 765.40 Заказная позиция | ||||||||
Ридан 082X4851R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 220В | 300 | 16 | от -10 до +120, от -15 до +120 | Резьбовыми проушины, Резьбовые проушины | ||||
₽ 264 619.60 Заказная позиция | ||||||||
Ридан 082X4854R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 24В | 40 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 66 456.20 Заказная позиция | ||||||||
Ридан 082X4855R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 24В | 50 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 67 348.60 Заказная позиция | ||||||||
Ридан 082X4856R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — чугун, с электроприводом 24В | 65 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 87 023.95 Заказная позиция | ||||||||
Ридан 082X4857R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 24В | 80 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 89 567.75 Заказная позиция | ||||||||
Ридан 082X4858R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 24В | 100 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 101 499.00 Заказная позиция | ||||||||
Ридан 082X4859R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 24В | 125 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 124 942.90 Заказная позиция | ||||||||
Ридан 082X4860R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 24В | 150 | 16 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 136 850.00 Заказная позиция | ||||||||
Ридан 082X4861R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 24В | 200 | 16 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 174 136.45 Заказная позиция | ||||||||
Ридан 082X4862R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 24В | 250 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 219 758.10 Заказная позиция | ||||||||
Ридан 082X4863R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 24В | 300 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 237 043.75 Заказная позиция | ||||||||
Ридан 082X4866R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 24В | 40 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 67 511.90 Заказная позиция | ||||||||
Ридан 082X4867R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 24В | 50 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 68 448.00 Заказная позиция | ||||||||
Ридан 082X4868R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 24В | 65 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 88 747.80 Заказная позиция | ||||||||
Ридан 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В | 80 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 92 104.65 Заказная позиция | ||||||||
Ридан 082X4870R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 24В | 100 | 16 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 105 282.50 Заказная позиция | ||||||||
Ридан 082X4871R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 24В | 125 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 131 218.45 Заказная позиция | ||||||||
Ридан 082X4872R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В | 150 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 144 865.50 Заказная позиция | ||||||||
Ридан 082X4873R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 24В | 200 | 16 | от -15 до +120, от -10 до +120 | Резьбовые проушины | ||||
₽ 186 803.70 Заказная позиция | ||||||||
Ридан 082X4874R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 24В | 250 | 16 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 243 394.05 Заказная позиция | ||||||||
Ридан 082X4875R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 24В | 300 | 16 | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||||
₽ 278 248.25 Заказная позиция | ||||||||
