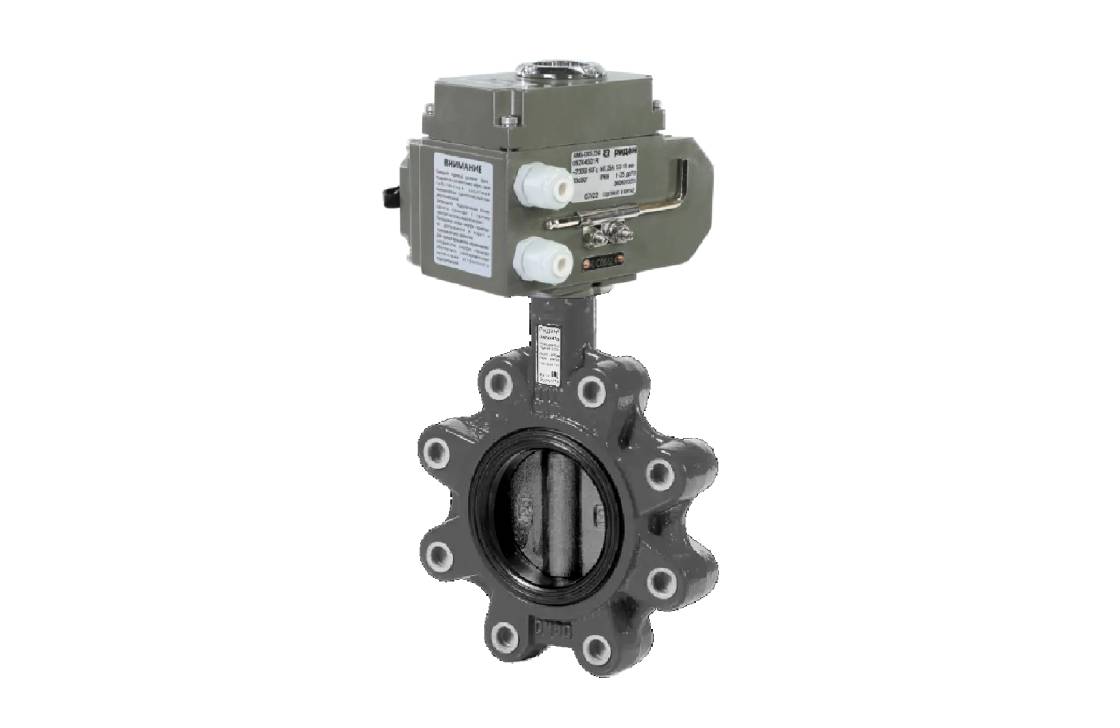

Ридан 082X4867R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 24В
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 50
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
Обзор
Обзор- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
Документы
Все документыВопросы по товару
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ- A, мм
- 74
- A, мм
- 43
- Номинальный диаметр (DN), мм
- 50
- Масса, кг, не более
- 3,2
- Масса, кг, не более
- 4,2
- Исполнение
- с рукояткой
- Исполнение
- с электрическим приводом АМБ
- Номинальное давление (PN), бар
- 16
- H, мм
- 126
- Температура окружающей среды, °С
- от -10 до +70
- Температура окружающей среды, °С
- от -15 до +70
- Температура окружающей среды, °С
- от -25 до 70
- Напряжение питания, В
- 24
- Напряжение питания, В
- 24 В
- L, мм
- 43
- D, мм
- 55
- D, мм
- 126
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- B, мм
- 62
- B, мм
- 123
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- H₁, мм
- 62
- C, мм
- 100
- ØC, мм
- 89
- Мощность, Вт
- 8
- Пылевлагозащита
- IP68
- F, мм
- 170
- Z, мм
- 50
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- Вес, кг
- 2,1
- E, мм
- 21
- А, мм
- 74
- Крутящий момент, Н*м
- 30
- Время поворота, с
- 20
- Адаптер
- Код: 082X4482R
- Код затвора ЗДМ
- 082X4530R 082X4531R 082X4542R 082X4543R
- Номин. ток, А
- 1,1
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Основные характеристики:
