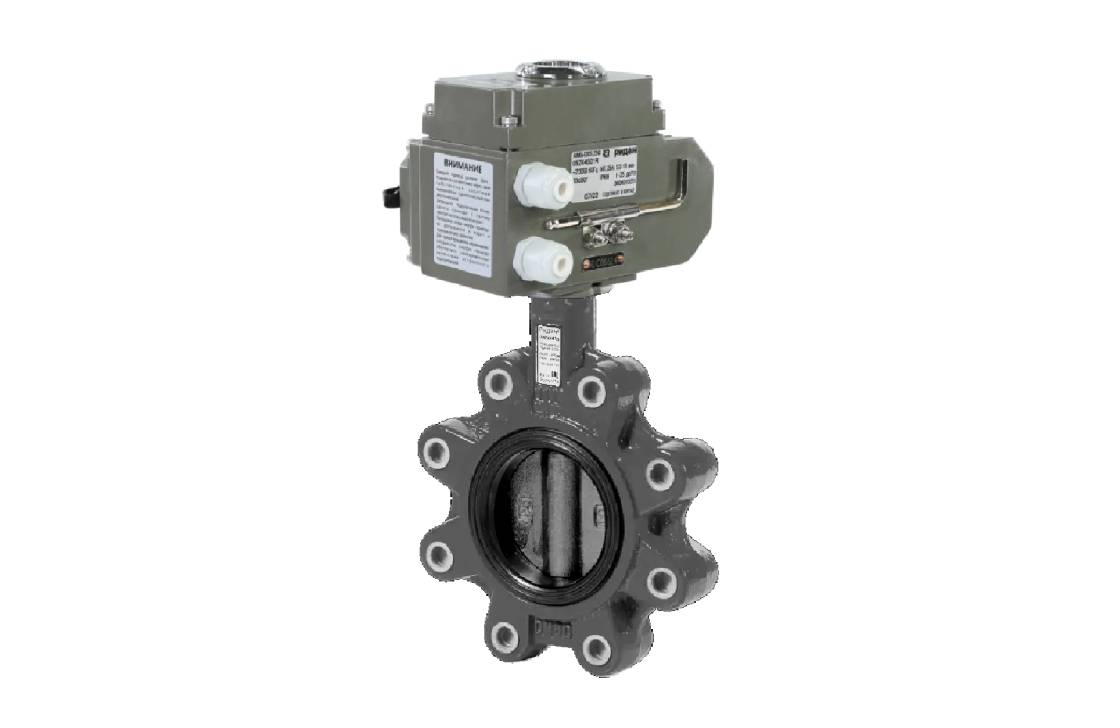

Ридан 082X4856R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — чугун, с электроприводом 24В
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 65
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 65
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
Документы
Все документы- Номинальный диаметр (DN), мм
- 65
- Номинальное давление (PN), бар
- 16
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура рабочей среды, °С
- от -10 до +120
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Масса, кг, не более
- 4,1
- Масса, кг, не более
- 6
- L, мм
- 46
- H, мм
- 136
- Температура окружающей среды, °С
- от -10 до +70
- Температура окружающей среды, °С
- от -15 до +70
- Температура окружающей среды, °С
- от -25 до 70
- A, мм
- 46
- A, мм
- 91
- D, мм
- 62
- D, мм
- 136
- Напряжение питания, В
- 24
- Напряжение питания, В
- 24 В
- B, мм
- 162
- B, мм
- 69
- C, мм
- 122
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Исполнение
- с рукояткой
- Исполнение
- с электрическим приводом АМБ
- H₁, мм
- 69
- Класс защиты IP
- 68
- Ток, А
- 1,61
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- Врема поворота на 90 грд, сек
- 30
