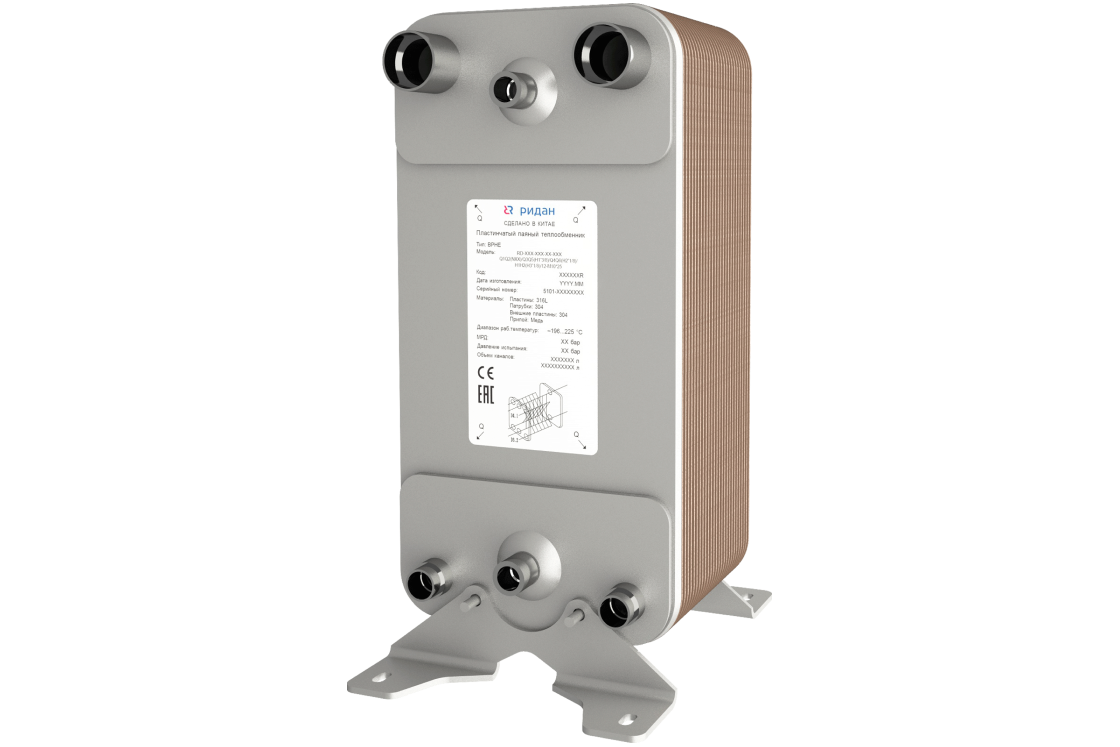

Ридан 111B0291R — Теплообменник пластинчатый паяный BPHE_RD-113W-42-4,5-HDQ

₽ 147 392.56
Цена без НДС Заказная позиция
Получить скидку
Присоединяйтесь к Ридан Online и покупайте выгодней
Корзина
Количество пластин
42
Рабочее давление, бар
45
Наличие дистрибьютора
есть
Бренд: Ридан
Обсудить в Community Участвовать в бонусной программе

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Основное

Все характеристики

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Количество пластин
42
Рабочее давление, бар
45
Наличие дистрибьютора
есть
Количество контуров
два

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт
111B0291R_Паспорт_pdf

Скачать
.pdf
Руководство
Руководство
Руководство
111B0291R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
2D Чертеж
2D Чертеж
2D Чертеж
111B0292R_pdf

Скачать
.pdf
Количество пластин
42
Климатическое исполнение
УХЛ4
Расчетное давление, бар
45
Рабочее давление, бар
45
Пробное давление, бар
67,5
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T60,3
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T60,3
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8"
Наличие дистрибьютора
есть
Количество контуров
два
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"1/8
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Модель
RD-113W-42-4,5-HDQ
Масса теплообменника (нетто), кг
21,798
Габаритные размеры (ВхШхГ), мм
243х491х96
A,мм
95,46
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8"
Вместимость канала Q3Q6/Q5Q4, л
4,059
Вместимость канала H1H2, л
4,158
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
111B0291R_Паспорт_pdf

Скачать
.pdf
Руководство
Руководство
111B0291R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
2D Чертеж
2D Чертеж
111B0292R_pdf

Скачать
.pdf
